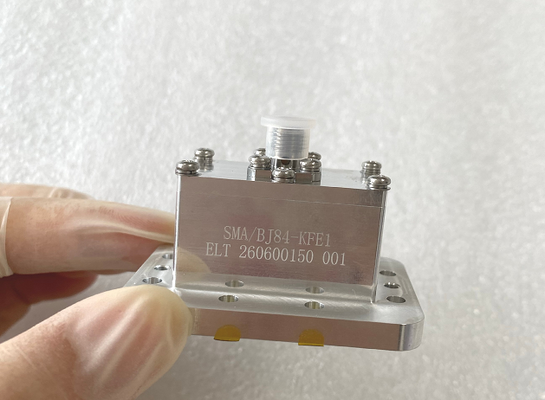

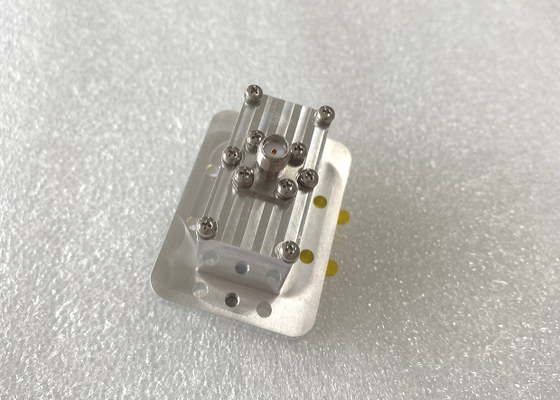

6.57 گیگاهرتز ~ 9.99 گیگاهرتز WR112 BJ84 به SMA زن انتهای پرتاب موجبر به کواکسیال آداپتور SMA/BJ84-KFE1

تصویر بزرگ : 6.57 گیگاهرتز ~ 9.99 گیگاهرتز WR112 BJ84 به SMA زن انتهای پرتاب موجبر به کواکسیال آداپتور SMA/BJ84-KFE1 بهترین قیمت

جزئیات محصول:

محل منبع:	شیان شانشی
نام تجاری:	ELT
گواهی:	ISO9001, ISO14001
شماره مدل:	SMA/BJ84-KFE1

پرداخت:

مقدار حداقل تعداد سفارش:	10 عدد در صورت عدم موجودی
قیمت:	Depend on the quantity
جزئیات بسته بندی:	جعبه کارتن
زمان تحویل:	در عرض 8-12 هفته پس از پرداخت
شرایط پرداخت:	L/C، T/T
قابلیت ارائه:	به نیازهای شما بستگی دارد

مخاطب

توضیحات محصول جزئیات

نام محصول:	موجبر به آداپتور کواکسیال	شماره مدل:	SMA/BJ84-KFE1
اندازه موجبر:	BJ84 (WR112)	محدوده فرکانس:	6.57 ~ 9.99 گیگاهرتز
VSWR:	≤1.25	سبک موجبر:	پایان راه اندازی، مستقیم
پورت موجبر:	WR112, WR90, WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD50
برجسته کردن:	موجبر WR112 به آداپتور SMA , آداپتور انتهای پرتاب 6.57-9.99 گیگاهرتز , آداپتور زن BJ84 به SMA

معرفی محصول

الیت الکترونیک در طراحی و تولید موج راهنمای با عملکرد بالا به آداپتورهای کواکسیال که طیف گسترده ای از فرکانس از 6.5GHz تا 145GHz را پوشش می دهد تخصص دارد.با قابلیت اطمینان استثنایی، ساختار جمع و جور، از دست دادن ورودی کم و ثبات فاز دقیق، آداپتورهای ما به طور گسترده ای در سیستم های اندازه گیری مایکروویو، دستگاه های امواج میلی متری، طراحی سیستم رادار،شبکه های تغذیه آنتن و آزمایشگاه های آزمون حرفه ایآن ها قابلیت کنترل قدرت بالا برای برنامه های رادار و عملکرد انتقال سیگنال پایدار برای سیستم های RF با دقت بالا را ارائه می دهند.

ما پورت های موجگرد را در پیکربندی مستطیل و دو طرفه استاندارد ارائه می دهیم، در کنار پورت های موجگرد غیر استاندارد سفارشی برای پاسخگویی به نیازهای کاربردی منحصر به فرد.پایان هم محوری از یک سری کامل از رابط های اصلی پشتیبانی می کند، از جمله N، TNC، SMA، SMP، 3.5mm، K (2.92mm) ، 2.4mm، 1.85mm، 1.0mm، 0.8mm و کانکتورهای ریز.سبک های پایان پرتاب و زاویه راستبه طور خاص، نسخه زاویه راست در پیکربندی های سفارشی با قدرت بالا برای سناریوهای عملیاتی دقیق در دسترس است.

مدل های هدایت موج مستطیل با پیشوند WR نشان داده می شوند، با ارقام بعدی که عرض داخلی هدایت موج را در صدها اینچ نشان می دهد.مجموعه محصولات استاندارد ما شامل مدل های اصلی از جمله WR-112، WR-90 ، WR-75 ، WR-60 ، WR-51 ، WR-42 ، WR-34 ، WR-28 ، WR-22 ، WR-19 ، WR-15 ، WR-12 ، WR-10 ، WR-8 ، WRD750 ، WRD650 ، WRD500 و WRD180راه حل های هدایت موج سفارشی بر اساس نقشه های ارائه شده توسط مشتری نیز در دسترس هستند.

محصول برجسته: WR112 به SMA موج راهنمای پایان راه اندازی زنانه به آداپتور کواکسیال، 6.57GHz ~ 9.99GHzلطفا به طور مستقیم با تیم ما تماس بگیرید تا نقشه های دقیق محصول را دریافت کنید

و مشخصات فنی.

WR112 به SMA موج راهنمای پرتاب از طرف زن به آداپتور هم محوری6.57 ~ 9.99GHz

برای طراحی دقیق محصول، لطفاً مستقیماً با ما تماس بگیرید.

سایر موج راهنما به آداپتور هم محوری

ما همچنین دیگر موج هدایت به آداپتور هم محوری مانند موج هدایت به آداپتور SMA، موج هدایت به N نوع آداپتور ، موج هدایت به 2.4mm آداپتور، موج هدایت به 1.85mm آداپتور، موج هدایت به 1.0mm آداپتور,راهنمای موج به آداپتور 0.8 میلی متری لطفا با ما تماس بگیرید اگر شما به مدل های دیگر نیاز دارید.

راهنمای موج به آداپتور هم محوری	رابط کواکسیال	راهنمای موج اندازه پورت	محدوده فرکانس
راهنمای موج به آداپتور SMA	SMA	BJ84(WR112)	6.57 ~ 9.99GHz
راهنمای موج به آداپتور SMA	SMA	BJ100 (WR90)	8.2~12.5GHz
راهنمای موج به آداپتور SMA	SMA	BJ120 (WR75)	9.84 ~ 15GHz
راهنمای موج به آداپتور SMA	SMA	BJ140 (WR62)	11.9 ~ 18GHz
راهنمای موج به آداپتور SMA	SMA	BJ180 (WR51)	14.5 ~ 22GHz
راهنمای موج به آداپتور K	2.92ميلي متر	BJ220 (WR42)	17.6 ~ 26.7GHz
راهنمای موج به آداپتور K	2.92ميلي متر	BJ260 (WR34)	21.7 ~ 33GHz
راهنمای موج به آداپتور K	2.92ميلي متر	BJ320 ((WR28)	26.4~40GHz
راهنمای موج به آداپتور 2.4mm	2.4 میلی متر	BJ400 ((WR22)	32.9 ~ 50GHz
راهنماي موج به آداپتور 1.85 ميلي متر	1.85 میلی متر	BJ500 (WR19)	39.2~59.6GHz
راهنماي موج به آداپتور 1.85 ميلي متر	1.85 میلی متر	BJ620 (WR15)	50~67GHz، 49.8~70GHz
راهنمای موج به آداپتور 1.0mm	1.0mm	BJ740 (WR12)	۶۰ تا ۹۰ گیگاهرتز
راهنمای موج به آداپتور 1.0mm	1.0mm	BJ900 (WR10)	۷۴ تا ۱۱۰ گیگاهرتز
راهنمای موج به آداپتور SMA	SMA	WRD650	6-18GHz
راهنمای موج به آداپتور SMA	SMA	WRD750	7.5 تا 18 گيگاهرتز
راهنمای موج به آداپتور K	2.92ميلي متر	WRD180	۱۸ تا ۴۰ گیگاهرتز
راهنمای موج به آداپتور N	نوع N	WRD500	۶ تا ۱۸ گیگاهرتز

مرجع متقابل استانداردهای بین المللی موج راهنما - سری WR و سری BJ چین

استاندارد چینی	استاندارد بین المللی	محدوده فرکانس (GHz)
BJ84	WR112	6.57 تا 999
BJ100	WR90	8.20 تا 125
BJ120	WR75	9.84 تا 150
BJ140	WR62	11.9 تا 180
BJ180	WR51	14.5 تا 220
BJ220	WR42	17.6 تا 267
BJ260	WR34	21.7~330
BJ320	WR28	26.5 تا 400
BJ400	WR22	32.9 تا 501
BJ500	WR19	39.2 تا 596
BJ620	WR15	49.8 تا 758
BJ740	WR12	60 تا 90
BJ900	WR10	۷۴ تا ۱۱۰

درخواست
- 1سیستم های هوافضا و رادار

  آداپتورهای موج هدایت کننده به هم محوری به عنوان اجزای انتقالی حیاتی برای رادار، جنگ الکترونیکی و سیستم های تلمیتری هوایی عمل می کنند. آنها از شبکه های تغذیه آنتن موج هدایت کننده و ماژول های T / R هم محوری استفاده می کنند.,حفظ ثبات فاز برای کار رادار باند X، Ku و فرکانس بالا. با VSWR بسیار کم و خلوص سیگنال بالا،این انتقال های موج-قوه آکسیال انتقال دقیق سیگنال را برای سیستم های اختلال الکترونیکی تضمین می کنند.طراحی های محکم و زاویه راست نیز عملکرد الکتریکی قابل اعتماد را در شرایط پرواز ارتعاش بالا برای برنامه های تله متری هوافضا ارائه می دهند.

  2ارتباطات ماهواره ای (Satcom)

  در ایستگاه های زمینی ماهواره ای، آداپتورهای موج هدایت کننده به آداپتورهای هم محوری خروجی آنتن های موج هدایت کننده پارابولیک را به LNA ها و تقویت کننده های قدرت متصل می کنند و تبدیل سیگنال Tx / Rx پایدار را امکان پذیر می کنند.انتقال موج هدایت با دقت بالا به طور گسترده ای برای آزمایش های زمینی بار مفید ماهواره ای مورد استفاده قرار می گیرد، شبیه سازی انتقال سیگنال فضایی برای تضمین دقت آزمایش.ساختارهای فشرده و سبک وزن نیز در داخل تجهیزات ماهواره ای برای صرفه جویی در فضا و کاهش وزن کل بار مفید برای ارتباطات بین ماهواره ای استفاده می شود.

  3تست و اندازه گیری

  به عنوان قطعات استاندارد دستگاه آزمایش، انتقال های موج هدایت-قوه آکسیال آنتن های موج هدایت را به تحلیلگر شبکه بردار (VNA) برای آزمایش آنتن و امواج میلی متری متصل می کند. دقت بالا 2.4mm و 2.نسخه های آداپتور 92 میلی متری از تست باند امواج میلی متری تا 110 گیگاهرتز پشتیبانی می کنندآنها به طور معمول در آزمایش های EMC در اتاق آنکوئیک و تجهیزات تست خودکار (ATE) استفاده می شوند.آداپتورهای هدایت موج زاویه راست صرفه جویی در فضا، طرح را برای تنظیمات آزمایش فشرده و سیستم های اندازه گیری صنعتی بهینه می کنند.

  4ارتباطات بی سیم 5G/6G و مایکروویو

  آداپتورهای موجگرد به هم محوری برای تحقیق و توسعه امواج میلیمتری 5G و 6G ضروری هستند، که از نمونه سازی ایستگاه پایه، آزمایش ماژول و کالیبراسیون سیگنال امواج میلیمتری پشتیبانی می کنند.آنها همچنین در پیوندهای رله مایکروویو نقطه به نقطه برای اتصال سیگنال های طولانی استفاده می شوند، نظارت و تبدیل سیگنال مایکروویو در سیستم های بی سیم backhaul.

  5تحقیقات صنعتی، پزشکی و علمی

  این قطعات انتقال RF به طور گسترده ای در تجهیزات صنعتی گرمایش مایکروویو، خشک کردن و نظارت بر قدرت استفاده می شود.آنها از انتقال سیگنال پایدار برای دستگاه های فیزیوتراپی مایکروویو و هیپرترمی تومور پشتیبانی می کنند.برای امکانات علمی در مقیاس بزرگ مانند شتاب دهنده های ذرات و تلسکوپ های رادیویی، قدرت بالا،آداپتورهای کم سر و صدای موج هدایت-قوه آکسیال، عملکرد قابل اعتماد طولانی مدت تجهیزات علمی با دقت بالا را تضمین می کنند..
- سیستم های رادار:از آداپتور موج هدایت به هم محوری برای اتصال شبکه تغذیه موج هدایت در انتهای آنتن با ماژول های انتقال / دریافت (T / R) هم محوری در پشت سر استفاده می شود.آنها باید ثبات فاز سیگنال را تضمین کنند.به خصوص در باند های فرکانس بالا (مانند باند X و Ku) ؛
- سیستم های گیربکساری الکترونیکی:استفاده می شود در زنجیره های انتقال و دریافت سیگنال، که نیاز به نسبت موج ثابت ولتاژ بسیار پایین (VSWR) برای اطمینان از خلوص سیگنال دارد؛
- سیستم های تله متری:در محیط های پروازی با ارتعاش بالا و تأثیرات بالا، انتقال های زاویه راست یا خشن اتصال الکتریکی قابل اعتماد را فراهم می کنند.

6.57 گیگاهرتز ~ 9.99 گیگاهرتز WR112 BJ84 به SMA زن انتهای پرتاب موجبر به کواکسیال آداپتور SMA/BJ84-KFE1

بسته بندی و حمل و نقل

آداپتورهای هم محوری ما با دقت بسته بندی شده اند تا حداکثر محافظت را در طول حمل و نقل تضمین کنند. هر اتصال دهنده به طور جداگانه با مواد ضد ایستاتیک پیچیده شده و در یکجعبه ی پوشیده شده برای جلوگیری از آسیب ناشی از شوک یا لرزش.

بسته بندی به وضوح با اطلاعات محصول، از جمله شماره قطعات و مشخصات، برای تسهیل شناسایی و مدیریت موجودی برچسب گذاری شده است.

6.57 گیگاهرتز ~ 9.99 گیگاهرتز WR112 BJ84 به SMA زن انتهای پرتاب موجبر به کواکسیال آداپتور SMA/BJ84-KFE1

RFQ:

س1: شما شرکت تجاری یا تولید کننده ی واگ گایید به آداپتور هم محوری هستید؟
پاسخ: ما تولید کننده ای با بیش از 23 سال تجربه در قطعات اتصال RF / مایکروویو هستیم.

Q2: چه محصولاتی می توانید در حال حاضر ارائه دهید؟
ج: کانکتورهای RF، آداپتورها، مجموعه های کابل، موج هدایت کننده به آداپتور هم محوری، محصولات موج هدایت کننده، کانکتورهای خازن به فلز، micro D-sub، مفاصل چرخشی مایکروویو و سایر اجزای مایکروویو.

Q3: آیا نمونه رایگان برای Waveguide به Coaxial Adapter در دسترس است؟
A: بله، اگر سهام داشته باشید، نمونه رایگان با حمل و نقل جمع آوری شده در دسترس است.

Q4: آیا شرکت شما می تواند Waveguide به Coaxial Adapter را بپذیرد؟
A: ODM خوش آمدید. با بیش از 23 سال تجربه در ODM، Elite Electronics می تواند در طراحی، توسعه محصول، تحقیق و توسعه و ادغام محصولات متصل به هم کمک کند.

س5: شرايط پرداخت واگ گايد به آداپتور هم محوري چيست؟
A: ما می توانیم L / C، T / T، اتحادیه غربی، تضمین تجارت (کارت اعتباری و T / T) و غیره را بپذیریم.

س6: زمان تحویل Waveguide به Coaxial Adapter چیست؟
A: 5-7 روز کاری برای سفارشات نمونه، 4-12 هفته برای سفارشات تولید انبوه (بر اساس مقادیر مختلف، ODM، و غیره)

سوال 7: چگونه می خواهید Waveguide به Coaxial Adapter را به مشتریان تحویل دهید؟
A: به طور کلی، ما با اکسپرس های بین المللی مانند DHL، UPS، FedEx، TNT همکاری می کنیم تا مشتریان ما بتوانند کالاهای خود را به سرعت اما با کمترین حمل و نقل دریافت کنند.کشتی با هوا و با دریا نیز در دسترس است.

س8: تا چه مدت باید صبر کنم تا موج راهنمای من به آداپتور هم محوری برسد؟
A: 5-8 روز کاری برای حمل و نقل هوایی، 3-8 روز کاری برای حمل و نقل بین المللی.

سوال9: کیفیت هدايت موج شما به آداپتور هم محوري چطوره؟
A: به عنوان تامین کنندگان با کیفیت بالا از بسیاری از پروژه های فن آوری بالا ملی، ارائه محصولات عالی راه توسعه ما است.ما یک تیم کنترل کیفیت قوی و یک فرآیند بسیار سختگیرانه برای تضمین کیفیت ما با توجه به استاندارد های مختلف کیفیت داریم.
