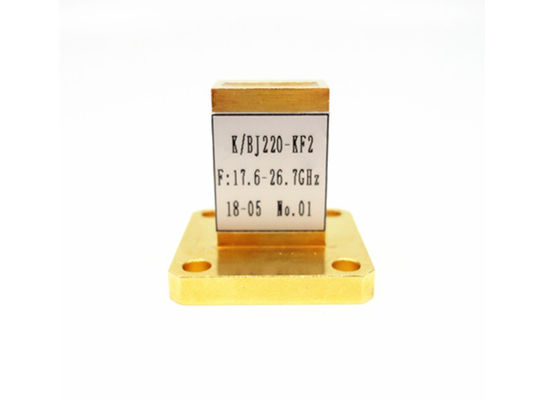

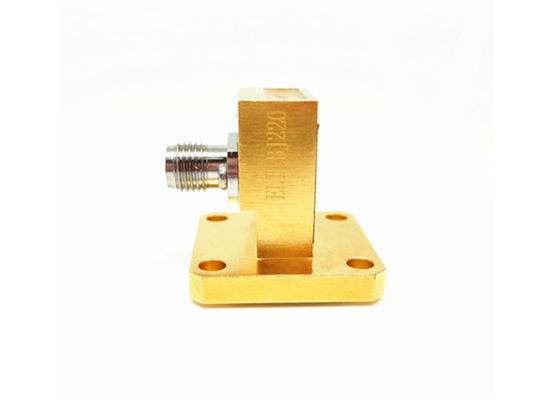

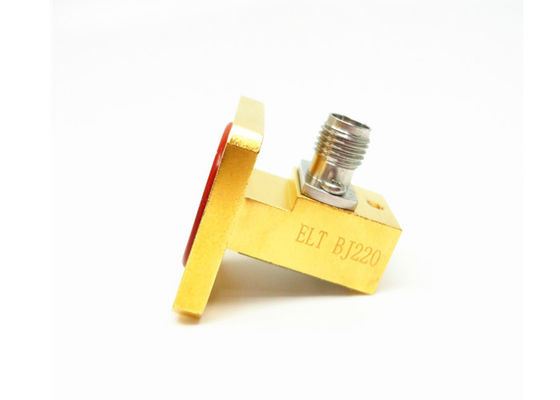

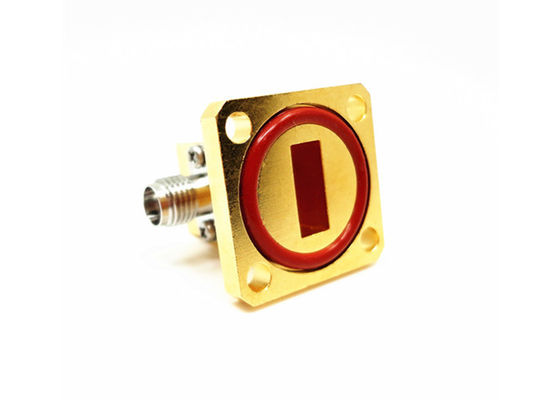

آداپتور موجبر WR42 BJ220 K 2.92 میلی‌متری با فلنج شیاردار و پوشش مربعی
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | موجبر به آداپتورهای کواکسیال | مواد: | کانکتور برنجی |
|---|---|---|---|
| محدوده فرکانس: | 17.6-26.7GHz | رابط: | 2.92 میلی متر (نوع K) |
| VSWR: | 1.25 | امپدانس: | 50 اهم |
| اندازه موجبر: | WR42 | سبک بدن: | زاویه راست |
| برجسته کردن: | آداپتور موجبر WR42 به کواکسیال,آداپتور موجبر 17.6-26.7 گیگاهرتز,آداپتور فلنج شیاردار 2.92 میلی‌متری |
||
آداپتور موجبر WR42 K 2.92 میلی‌متری به کواکسیال با فلنج شیاردار مربعی
آداپتور موجبر به کواکسیال تولید شده توسط شرکت صنعتی الکترونیکی الیت شیان به دو ساختار، زاویه راست و پرتاب انتهایی تقسیم می‌شوند. برای انتهای کواکسیال آداپتورهای موجبر، ما می‌توانیم ارائه دهیم نوع N، TNC، SMA، 3.5 میلی‌متری، 2.4 میلی‌متری، SMP، SSMP و انواع دیگر. محدوده فرکانسی آنها از 6.5 گیگاهرتز تا 50 گیگاهرتز است. مدل‌های موجبر ما از BJ84 تا BJ400 (wr112-wr22) متغیر هستند.
علاوه بر این، ما می‌توانیم ارائه دهیم سفارشی آداپتورهای موجبر کواکسیال مطابق با نیازهای ویژه مشتریان.
مشخصات:
| نام محصول | آداپتورهای موجبر به کواکسیال |
| نوع کواکسیال | 2.92 میلی‌متری (نوع K) |
| اندازه موجبر | WR42 |
| سبک بدنه | زاویه راست |
| محدوده فرکانس | 17.6-26.7 گیگاهرتز |
| امپدانس | 50 اهم |
| VSWR | 1.25 |
کاتالوگ - آداپتورهای موجبر به کواکسیال.pdf
مزایا:
-آداپتورهای موجبر ما از قابلیت اطمینان بالا، اندازه کوچک و عملکرد عالی و غیره برخوردارند که باعث می‌شود به طور گسترده در اندازه‌گیری مایکروویو و دستگاه‌های موج میلی‌متری و غیره مورد استفاده قرار گیرند.
نقشه دقیق:
لیست آداپتورهای موجبر به 2.92 میلی‌متری (نوع K) آداپتورهای کواکسیال:
| شماره مدل | توضیحات | یادداشت |
| K/BJ220-KF2 | آداپتورهای موجبر WR42 به K (2.92 میلی‌متری) مادگی زاویه راست | BJ220=WR42 |
| K/BJ220-KF1 | آداپتورهای موجبر WR42 به K (2.92 میلی‌متری) مادگی پرتاب انتهایی | K=مادگی |
| K/BJ260-KF | آداپتورهای موجبر WR34 به K (2.92 میلی‌متری) مادگی زاویه راست | BJ260=WR34 |
| K/BJ260-KF1 | آداپتورهای موجبر WR34 به K (2.92 میلی‌متری) مادگی پرتاب انتهایی | |
| K/BJ320-KF | آداپتورهای موجبر WR28 به K (2.92 میلی‌متری) مادگی زاویه راست | BJ320=WR28 |
| K/BJ320-KF1 | آداپتورهای موجبر WR28 به K (2.92 میلی‌متری) مادگی پرتاب انتهایی | |
| K/BJ320-JF1 | آداپتورهای موجبر WR28 به K (2.92 میلی‌متری) نری پرتاب انتهایی | J=نری |
| K/BJ400-KF1 | آداپتورهای موجبر WR22 به K (2.92 میلی‌متری) مادگی پرتاب انتهایی | BJ400=WR22 |
| K/24JS18000-KF | آداپتورهای موجبر WR24JS18000 به K (2.92 میلی‌متری) مادگی پرتاب انتهایی |
ارجاعات متقابل استانداردهای موجبر
| استانداردهای چینی | استانداردهای بین‌المللی | محدوده فرکانس (گیگاهرتز) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
توجه:
ما بیش از 10,000 نوع آداپتور موجبر به کواکسیال برای انتخاب داریم، اگر آداپتور مورد استفاده شما یافت نشد، لطفاً با جزئیات خود با ما تماس بگیرید. ابعاد ODM مورد استقبال قرار می‌گیرد.
