11.9GHz~18GHz WR62 تا SMA زن زاویه راست موج هدایت کننده به آداپتور کوکس SMA/BJ140-KF15
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | موجبر WR62 به آداپتورهای کواکس | مواد: | مس |
|---|---|---|---|
| پوشش: | روکش طلا | محدوده فرکانس: | 11.9GHz-18GHz |
| کانکتور: | SMA زن | VSWR: | 1.25 |
| اندازه موجبر: | WR62 | استایل بدن: | زاویه راست |
| برجسته کردن: | SMA موج زنانه به آداپتور کوکس,جهت گیری موج زاویه راست به آداپتور کوکس,Right Angle Waveguide To Coax Adapter |
||
11.9GHz~18GHz WR62 به آداپتور کواکسیال SMA ماده زاویه راست از نوع موجبر
فرکانسآداپتورهای موجبر به کواکسیالتوسط پردازش شده استElite Electronic (ELT) پوشش می‌دهد5.4GHz-110GHz. با قابلیت اطمینان بالا، اندازه کوچک و عملکرد عالی، به طور گسترده در اندازه‌گیری مایکروویو و تجهیزات موج میلی‌متری استفاده می‌شود. موجبر دارایموج‌برهای مستطیلی استاندارد و دو لبه, و موج‌برهای غیر استاندارد را می‌توان با توجه به نیاز کاربر سفارشی کرد. رابط اتصال انتهایی کواکسیال شاملN, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 و میکرو استریپ. آداپتورهای موجبر به کواکسیال به دو نوع تقسیم می‌شوند: راه‌اندازی انتهایی و راه‌اندازی زاویه راست از جهت‌گیری رابط. در این میان، نوع راه‌اندازی RA نیز می‌تواند به عنوانیک ساختار پرقدرت.
مشخصاتSMA/BJ140-KF15:
| نام محصول | WR62 به آداپتورهای کواکسیال SMA ماده از نوع موجبر |
| شماره مدل | SMA/BJ140-KF15 |
| نوع کواکسیال | SMA ماده |
| اندازه موجبر | WR62 |
| سبک بدنه | زاویه راست |
| محدوده فرکانس | 11.9GHz-18GHz |
| امپدانس SMA | 50 اهم |
| VSWR | 1.25 |
مزایا:
-آداپتورهای موجبر ما دارای قابلیت اطمینان بالا، اندازه کوچک و عملکرد عالی و غیره هستند که باعث می‌شود به طور گسترده در اندازه‌گیری مایکروویو و دستگاه‌های موج میلی‌متری و غیره استفاده شوند.

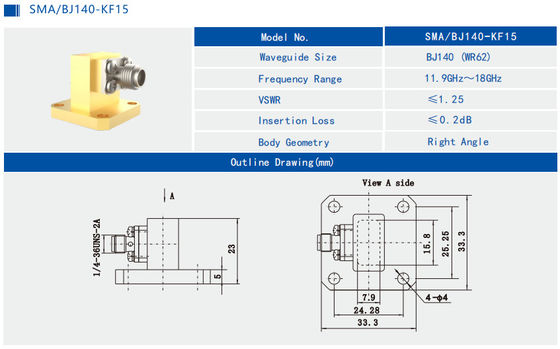

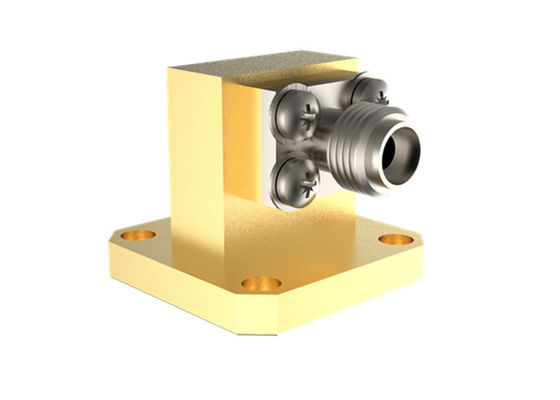

طرح کلی و تصاویرWR62 به آداپتور کواکسیال SMA ماده از نوع موجبرSMA/BJ140-KF15:
مرتبطآداپتورهای کواکسیال SMA ماده از نوع موجبر از Elite Electronic.
| شماره مدل | شرح | توجه |
| SMA/BJ100-KFE2 | WR90 به آداپتورهای زاویه راست SMA ماده | 8.2GHz~12.5GHz |
| SMA/BJ100-KF6 | WR90 به SMA مادهزاویه راست آداپتورها | 8.2GHz~12.5GHz |
| SMA/BJ120-KFE | WR75 به آداپتورهای راه‌اندازی انتهایی SMA ماده | 9.84GHz~15GHz |
| SMA/BJ120-KF6 | WR75 به آداپتورهای زاویه راست SMA ماده | 9.84GHz~15GHz |
| SMA/BJ140-KFE | WR62 به آداپتورهای راه‌اندازی انتهایی SMA ماده | 11.9GHz~18GHz |
| SMA/BJ180-KFE5 | WR51 به آداپتورهای راه‌اندازی انتهایی SMA ماده | 14.5GHz~22GHz |
| SMA/BJ180-KF2 | WR51 به آداپتورهای زاویه راست SMA ماده | 14.5GHz~22GHz |
مراجع متقابل استانداردهای موجبر
| استانداردهای چینی | استانداردهای بین‌المللی | محدوده فرکانس (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.2~59.6 |
| BJ620 | WR14 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
توجه:
ما بیش از 1000 نوعآداپتورهای موجبر به کواکسیالبرای انتخاب داریم، اگر آداپتوری که استفاده می‌کنید یافت نشد، لطفاً با جزئیات خود با ما تماس بگیرید.ابعاد ODM استقبال می‌شود.
