آداپتور موجبر به کواکسیال زاویه راست WR19 BJ500 از 39.2 گیگاهرتز تا 59.6 گیگاهرتز به 1.85 میلی‌متر مادگی
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | راهنمای موج WR19 به آداپتورهای کواکسیال | مواد: | برنج |
|---|---|---|---|
| محدوده فرکانس: | 39.2-59.6 گیگاهرتز | رابط: | 1.85 میلی متر |
| VSWR: | 1.4 | امپدانس: | 50 اهم |
| اندازه موجبر: | WR19، BJ500 | سبک بدن: | زاویه راست |
| برجسته کردن: | آداپتور موجبر WR19 به 1.85 میلی‌متر,آداپتور موجبر کواکسیال زاویه راست,آداپتور موجبر BJ500 از 39.2-59.6 گیگاهرتز |
||
آداپتور موجبر به کواکسیال زاویه راست WR19 BJ500 به ماده 1.85 میلی‌متری 39.2 گیگاهرتز تا 59.6 گیگاهرتز
فرکانس آداپتورهای موجبر به کواکسیال پردازش شده توسط Elite Electronic (ELT) پوشش می دهد 5.4 گیگاهرتز تا 110 گیگاهرتز. با قابلیت اطمینان بالا، اندازه کوچک و عملکرد عالی، به طور گسترده در تجهیزات اندازه‌گیری مایکروویو و موج میلی‌متری استفاده می‌شود. موجبر دارای موج‌برهای مستطیلی استاندارد و دو شیاره است و موج‌برهای غیر استاندارد را می‌توان طبق الزامات کاربر سفارشی کرد. رابط اتصال انتهای کواکسیال شامل N، TNC، SMA، SMP، SSMP، 3.5، K (2.92)، 2.4، 1.85، 1.0 و میکرو استریپ است. آداپتورهای موجبر به کواکسیال از نظر جهت‌گیری رابط به دو نوع لانچ انتهایی و لانچ زاویه راست تقسیم می‌شوند. در میان آنها، نوع لانچ RA را می‌توان به عنوان یک ساختار با توان بالا نیز استفاده کرد.
مشخصات 1.85/BJ500-KF4:
| نام محصول | آداپتورهای موجبر WR19 به کواکسیال 1.85 میلی‌متری - نوع زاویه راست |
| شماره مدل | 1.85/BJ500-KF4 |
| نوع کواکسیال | 1.85 میلی‌متری |
| اندازه موجبر | WR19 (BJ500) |
| سبک بدنه | زاویه راست |
| محدوده فرکانس | 39.2-59.6 گیگاهرتز |
| امپدانس | 50 اهم |
| VSWR | 1.4 |
مزایا:
-آداپتورهای موجبر ما دارای قابلیت اطمینان بالا، اندازه کوچک و عملکرد عالی و غیره هستند که باعث می‌شود به طور گسترده در دستگاه‌های اندازه‌گیری مایکروویو و موج میلی‌متری و غیره پذیرفته شوند.

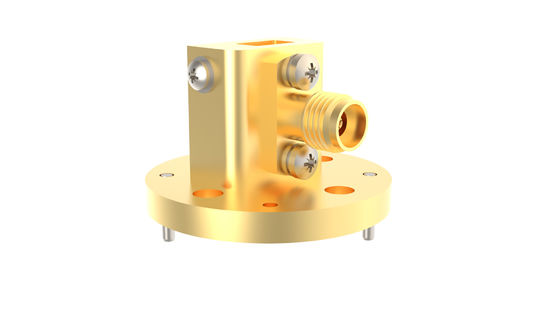

نقشه طرح کلی و تصاویر آداپتور موجبر WR19 BJ500 به ماده کواکسیال 1.85 میلی‌متری 1.85/BJ500-KF4:
لیست آداپتورهای موجبر به کواکسیال 1.85 میلی‌متری:
| شماره مدل | توضیحات | یادداشت |
| 1.85/BJ500-KF4 | آداپتورهای زاویه راست ماده WR19(BJ500) به 1.85 میلی‌متری | |
| 1.85/BJ500-KFE1 | آداپتورهای لانچ انتهایی ماده WR19(BJ500) به 1.85 میلی‌متری | BJ500=WR19 |
| 1.85/BJ620-KF | آداپتورهای زاویه راست ماده WR15(BJ620) به 1.85 میلی‌متری | BJ620=WR15 |
| 1.85/BJ620-KFE | آداپتورهای لانچ انتهایی ماده WR15(BJ620) به 1.85 میلی‌متری | |
| نوع سفارشی | اندازه‌های سفارشی پذیرفته می‌شوند |
ارجاعات متقابل استاندارد موجبر
| استاندارد چینی | استاندارد بین‌المللی | محدوده فرکانس (گیگاهرتز) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
توجه:
ما بیش از 1000 نوع آداپتور موجبر به کواکسیال برای انتخاب داریم، اگر آداپتور مورد استفاده شما یافت نشد، لطفاً با جزئیات خود با ما تماس بگیرید. ابعاد ODM مورد استقبال قرار می گیرد.
