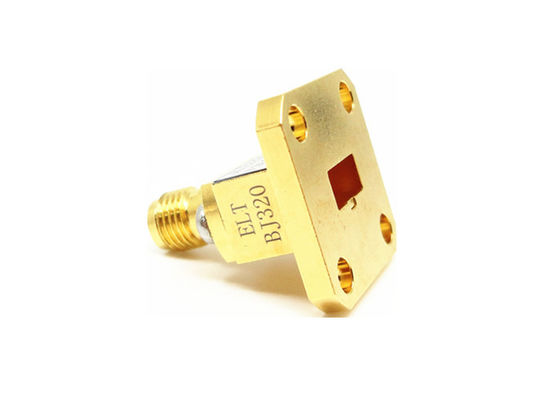

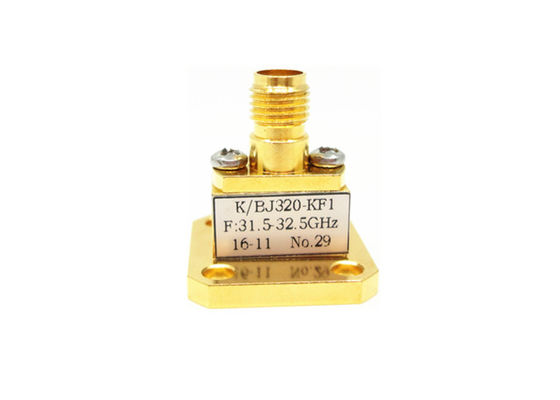

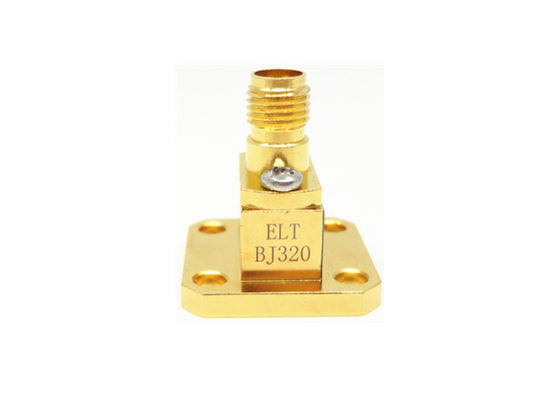

آداپتور موجبر به کواکسیال 26.4 گیگاهرتز تا 40 گیگاهرتز WR28 BJ320 K کانکتور مادگی 2.92 میلی‌متری End Launch K/BJ320-KF1
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | موجبر به آداپتورهای کواکسیال | مواد: | کانکتور برنجی |
|---|---|---|---|
| محدوده فرکانس: | 26.4-40 گیگاهرتز | رابط: | 2.92 میلی متر (نوع K) |
| VSWR: | 1.25 | امپدانس: | 50 اهم |
| اندازه موجبر: | WR28 | سبک بدن: | زاویه راست |
| برجسته کردن: | WR28 Waveguide To Coax Adapter,آداپتور End Launch کانکتور مادگی 2.92 میلی‌متری BJ320,آداپتور موجبر به کواکسیال 26.4-40 گیگاهرتز |
||
آداپتور موجبر به کواکسیال WR28 K 2.92 میلی‌متری، انتهای پرتابی زن
آداپتور موجبر به کواکسیال تولید شده توسط شرکت صنعتی الکترونیک الیت شیان در دو ساختار، زاویه راست و پرتاب انتهایی تقسیم می شوند. برای انتهای کواکسیال آداپتورهای موجبر، ما می توانیم ارائه دهیم نوع N، TNC، SMA، 3.5 میلی‌متری، 2.4 میلی‌متری، SMP، SSMP و انواع دیگر. محدوده فرکانس آنها از 6.5 گیگاهرتز تا 50 گیگاهرتز است. مدل‌های موجبر ما از BJ84 تا BJ400 (wr112-wr22) متغیر است.
علاوه بر این، ما می توانیم ارائه دهیمسفارشی آداپتورهای موجبر کواکسیال مطابق با نیازهای ویژه مشتریان.
کاتالوگ - آداپتورهای موجبر به کواکسیال.pdf
مشخصات:
| نام محصول | آداپتورهای موجبر به کواکسیال |
| نوع کواکسیال | 2.92 میلی‌متری (نوع K) |
| اندازه موجبر | WR28 |
| سبک بدنه | پرتاب انتهایی |
| محدوده فرکانس | 26.4-40.0 گیگاهرتز |
| امپدانس | 50 اهم |
| VSWR | 1.25 |
مزایا:
-آداپتورهای موجبر ما از قابلیت اطمینان بالا، اندازه کوچک و عملکرد عالی و غیره برخوردارند که باعث می‌شود به طور گسترده در اندازه‌گیری مایکروویو و دستگاه‌های موج میلی‌متری و غیره مورد استفاده قرار گیرند.
نقشه دقیق (میلی‌متر):
لیست آداپتورهای موجبر به2.92 میلی‌متری (نوع K) آداپتورهای کواکسیال:
| شماره مدل | شرح | یادداشت |
| K/BJ220-KF2 | آداپتورهای زاویه راست زن WR42 به K (2.92 میلی‌متری) | BJ220=WR42 |
| K/BJ220-KF1 | آداپتورهای پرتاب انتهایی زن WR42 به K (2.92 میلی‌متری) | K=زن |
| K/BJ260-KF | آداپتورهای زاویه راست زن WR34 به K (2.92 میلی‌متری) | BJ260=WR34 |
| K/BJ260-KF1 | آداپتورهای پرتاب انتهایی زن WR34 به K (2.92 میلی‌متری) | |
| K/BJ320-KF | آداپتورهای زاویه راست زن WR28 به K (2.92 میلی‌متری) | BJ320=WR28 |
| K/BJ320-KF1 | آداپتورهای پرتاب انتهایی زن WR28 به K (2.92 میلی‌متری) | |
| K/BJ320-JF1 | آداپتورهای پرتاب انتهایی نری WR28 به K (2.92 میلی‌متری) | J=نر |
| K/BJ400-KF1 | آداپتورهای پرتاب انتهایی زن WR22 به K (2.92 میلی‌متری) | BJ400=WR22 |
| K/24JS18000-KF | آداپتورهای پرتاب انتهایی زن WR24JS18000 به K (2.92 میلی‌متری) |
ارجاعات متقابل استانداردهای موجبر
| استانداردهای چینی | استانداردهای بین‌المللی | محدوده فرکانس (گیگاهرتز) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
یادداشت:
ما بیش از 10,000 نوعآداپتور موجبر به کواکسیال برای انتخاب داریم، اگر آداپتور مورد استفاده شما یافت نشد، لطفاً با جزئیات با ما تماس بگیرید. ابعاد ODM مورد استقبال قرار می‌گیرد.
