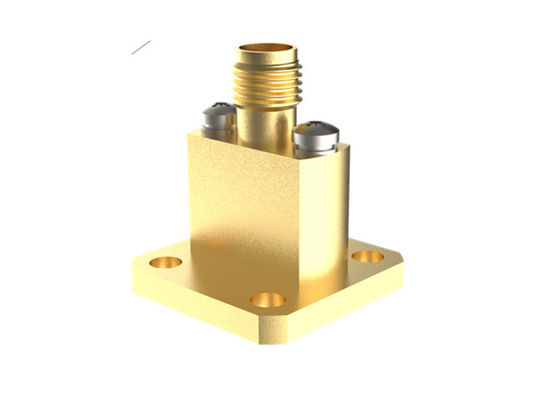

26.4GHz~40GHz WR28 BJ320 به K 2.92mm زن انتهای پرتاب موجبر به آداپتور کواکسیال K/BJ320-KFE9
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | راهنمای موج WR28 به آداپتورهای کواکسیال | مواد: | برنج |
|---|---|---|---|
| محدوده فرکانس: | 26.4GHz-40GHz | رابط: | K2.92 میلی متر |
| VSWR: | 1.35 | امپدانس: | 50 اهم |
| اندازه موجبر: | WR28،BJ320 | سبک بدن: | پایان راه اندازی |
| برجسته کردن: | آداپتور موجبر WR28 به 2.92mm,آداپتور انتهای پرتاب BJ320 به K,آداپتور موجبر به کواکسیال 26.4-40 گیگاهرتز |
||
آداپتور موجبر به کواکسیال WR28 BJ320 به K2.92mm زنانه End Launch 26.4GHz~40GHz
فرکانس آداپتورهای موجبر به کواکسیال پردازش شده توسط Elite Electronic (ELT) پوشش می دهد 5.4GHz-110GHz. با قابلیت اطمینان بالا، اندازه کوچک و عملکرد عالی، به طور گسترده در تجهیزات اندازه‌گیری مایکروویو و موج میلی‌متری استفاده می‌شود. موجبر دارای موج‌برهای مستطیلی استاندارد و دو شیاره است و موج‌برهای غیر استاندارد را می‌توان طبق الزامات کاربر سفارشی کرد. رابط اتصال انتهای کواکسیال شامل N، TNC، SMA، SMP، SSMP، 3.5، K (2.92)، 2.4، 1.85، 1.0 و میکرو استریپ است. آداپتورهای موجبر به کواکسیال از نظر جهت رابط به دو نوع End Launch و Right Angle Launch تقسیم می‌شوند. در میان آنها، نوع RA launch را می‌توان به عنوان یک ساختار پرقدرت نیز استفاده کرد.
مشخصات K/BJ320-KFE9:
| نام محصول | آداپتورهای موجبر WR28 به کواکسیال K2.92mm |
| شماره مدل | K/BJ320-KFE9 |
| نوع کواکسیال | K2.92mm |
| اندازه موجبر | WR28 (BJ320) |
| سبک بدنه | End Launch |
| محدوده فرکانس | 26.4-40GHz |
| امپدانس | 50 اهم |
| VSWR | 1.30 |
مزایا:
-آداپتورهای موجبر ما از قابلیت اطمینان بالا، اندازه کوچک و عملکرد عالی و غیره برخوردار هستند که باعث می‌شود به طور گسترده در دستگاه‌های اندازه‌گیری مایکروویو و موج میلی‌متری و غیره مورد استفاده قرار گیرند.
نقشه طرح کلی و تصاویر آداپتور موجبر WR28 BJ320 به کواکسیال 2.92 میلی‌متری زنانه 2K/BJ320-KFE9:
لیست آداپتورهای موجبر به کواکسیال 2.92 میلی‌متری:
| شماره مدل | توضیحات | یادداشت |
| K/BJ320-KF22 | آداپتورهای زاویه راست زنانه WR28(BJ320) به 2.92 میلی‌متری | |
| K/BJ320-KFE9 | آداپتورهای End Launch زنانه WR28(BJ320) به 2.92 میلی‌متری | BJ320=WR28 |
| نوع سفارشی | اندازه‌های سفارشی پذیرفته می‌شوند |
ارجاعات متقابل استاندارد موجبر
| استاندارد چینی | استاندارد بین‌المللی | محدوده فرکانس (گیگاهرتز) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
توجه:
ما بیش از 1000 نوع آداپتور موجبر به کواکسیال برای انتخاب داریم، اگر آداپتور مورد استفاده شما یافت نشد، لطفاً با جزئیات خود با ما تماس بگیرید. ابعاد ODM مورد استقبال قرار می‌گیرد.
