7.5GHz~18GHz WRD750 به SMA مرد زاویه راست موجگرد به آداپتور کوکس SMA/WRD750-JF
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | موجبر WRD750 به آداپتورهای کواکسیال | مواد: | برنج |
|---|---|---|---|
| آبکاری: | نیکل اندود | محدوده فرکانس: | 7.5GHz-18GHz |
| رابط: | SMA MALE | VSWR: | 1.3 |
| اندازه موجبر: | WRD650 | سبک بدن: | زاویه راست |
| اندازه موجبر: | WRD750 | ||
| برجسته کردن: | WRD750 به آداپتور زاویه راست SMA,7.5-18GHz آداپتور هم محوری موج هدایت,WRD750 موج راهنما به آداپتور SMA |
||

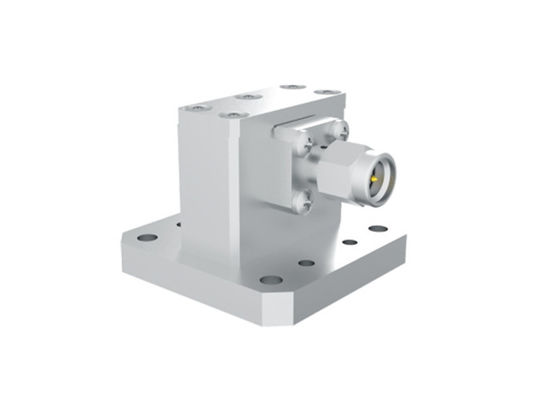

آداپتور موجبر به کواکسیال زاویه راست WRD750 به SMA نری 7.5 گیگاهرتز تا 18 گیگاهرتز
فرکانس آداپتورهای موجبر به کواکسیال پردازش شده توسط Elite Electronic (ELT) پوشش می‌دهد 5.4 گیگاهرتز تا 110 گیگاهرتز. با قابلیت اطمینان بالا، اندازه کوچک و عملکرد عالی، به طور گسترده در تجهیزات اندازه‌گیری مایکروویو و موج میلی‌متری استفاده می‌شود. موجبر دارای موج‌برهای مستطیلی استاندارد و دو شیاره است و موج‌برهای غیر استاندارد را می‌توان طبق الزامات کاربر سفارشی کرد. رابط اتصال انتهای کواکسیال شامل N، TNC، SMA، SMP، SSMP، 3.5، K (2.92)، 2.4، 1.85، 1.0 و میکرو استریپ است. آداپتورهای موجبر به کواکسیال از نظر جهت‌گیری رابط به دو نوع پرتاب انتهایی و پرتاب زاویه راست تقسیم می‌شوند. در میان آنها، نوع پرتاب RA را می‌توان به عنوان یک ساختار پرقدرت نیز استفاده کرد.
مشخصات SMA/WRD750-JF :
| نام محصول | آداپتورهای موجبر به کواکسیال WRD750 به SMA نری |
| شماره مدل | SMA/WRD750-JF |
| نوع کواکسیال | SMA نری |
| اندازه موجبر | WRD750 |
| سبک بدنه | زاویه راست |
| محدوده فرکانس | 7.5 گیگاهرتز-18 گیگاهرتز |
| امپدانس | 50 اهم |
| VSWR | 1.3 |
مزایا:
-آداپتورهای موجبر ما دارای قابلیت اطمینان بالا، اندازه کوچک و عملکرد عالی و غیره هستند که باعث می‌شود به طور گسترده در دستگاه‌های اندازه‌گیری مایکروویو و موج میلی‌متری و غیره مورد استفاده قرار گیرند.

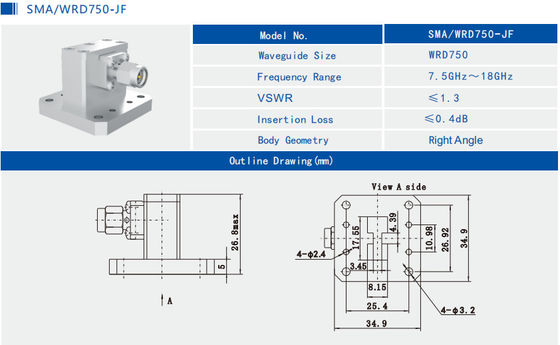

نقشه طرح کلی و تصاویر آداپتور موجبر به کواکسیال WRD750 به SMA نری SMA/WRD750-JF:
مرتبط آداپتورهای موجبر WR به کواکسیال از Elite Electronic.
| شماره مدل | توضیحات | یادداشت |
| N/WRD500-KF1 | آداپتورهای پرتاب انتهایی موجبر WRD500 به نوع N مادگی | 6 گیگاهرتز تا 18 گیگاهرتز |
| K/WRD180-KF | آداپتورهای پرتاب زاویه راست موجبر WRD180 به K2.92 میلی‌متری مادگی | 18 گیگاهرتز تا 40 گیگاهرتز |
| SMA/WRD650-JF | آداپتورهای پرتاب زاویه راست موجبر WRD650 به SMA نری | 6 گیگاهرتز تا 18 گیگاهرتز |
| نوع سفارشی | اندازه‌های سفارشی پذیرفته می‌شوند |
ارجاعات متقابل استاندارد موجبر
| استاندارد چینی | استاندارد بین‌المللی | محدوده فرکانس (گیگاهرتز) |
| BJ84 | WR112 | 6.57 تا 9.99 |
| BJ100 | WR90 | 8.20 تا 12.5 |
| BJ120 | WR75 | 9.84 تا 15.0 |
| BJ140 | WR62 | 11.9 تا 18.0 |
| BJ180 | WR51 | 14.5 تا 22.0 |
| BJ220 | WR42 | 17.6 تا 26.7 |
| BJ260 | WR34 | 21.7 تا 33.0 |
| BJ320 | WR28 | 26.5 تا 40.0 |
| BJ400 | WR22 | 32.9 تا 50.1 |
| BJ500 | WR19 | 39.2 تا 59.6 |
| BJ620 | WR15 | 49.8 تا 75.8 |
| BJ740 | WR12 | 60 تا 90 |
| BJ900 | WR10 | 74 تا 110 |
یادداشت:
ما بیش از 1000 نوع آداپتور موجبر به کواکسیال برای انتخاب داریم، اگر آداپتور مورد استفاده شما یافت نشد، لطفاً با جزئیات خود با ما تماس بگیرید. ابعاد ODM مورد استقبال قرار می‌گیرد.
