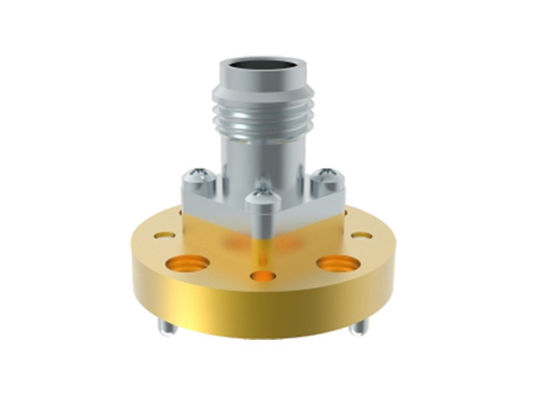

50GHz~67GHz WR15 BJ620 به آداپتور کواکسیال به موجبر 1.85mm Female End Launch 1.85/BJ620-KFE
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | WR15 BJ620 موجبر به آداپتورهای کواکسیال | مواد: | برنج |
|---|---|---|---|
| محدوده فرکانس: | 50GHz تا 67GHz | رابط: | 1.85 میلی متر |
| VSWR: | 1.45 | امپدانس: | 50 اهم |
| اندازه موجبر: | WR14، BJ620 | سبک بدن: | پایان راه اندازی |
| برجسته کردن: | 50GHz ~ 67GHz موج راهنما به آداپتور کوکس1.85 میلی متری موج کش زنانه به آداپتور تکان دهنده,1.85mm Female Waveguide To Coax Adapter |
||
50GHz~67GHz WR15 BJ620 به آداپتور کواکسیال 1.85mm مادگی از نوع End Launch
فرکانسآداپتورهای موجبر به کواکسیالتوسط Elite Electronic (ELT) پوشش میدهد5.4GHz-110GHz. با قابلیت اطمینان بالا، اندازه کوچک و عملکرد عالی، به طور گسترده در اندازهگیری مایکروویو و تجهیزات موج میلیمتری استفاده میشود. موجبر دارایموجبرهای مستطیلی استاندارد و دو لبه، و موجبرهای غیر استاندارد را میتوان با توجه به نیاز کاربر سفارشی کرد. رابط اتصال انتهایی کواکسیال شاملN, TNC, SMA, SMP,SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 و میکرو استریپ. آداپتورهای موجبر به کواکسیال به دو نوع تقسیم میشوند: End Launch و Right Angle Launch از نظر جهتگیری رابط. در این میان، نوع RA Launch نیز میتواند به عنوانیک ساختار با توان بالا.
مشخصات1.85/BJ620-KFE:
| نام محصول | WR15 BJ620 Waveguide to 1.85mm Coaxial Adapters-End Launch |
| شماره مدل | 1.85/BJ620-KFE |
| نوع کواکسیال | 1.85mm |
| اندازه موجبر | WR15(BJ620) |
| سبک بدنه | End Launch |
| محدوده فرکانس | 50GHz-67GHz |
| امپدانس SMA | 50 اهم |
| VSWR | 1.45 |
مزایا:
-آداپتورهای موجبر ما دارای قابلیت اطمینان بالا، اندازه کوچک و عملکرد عالی و غیره هستند که باعث میشود به طور گسترده در اندازهگیری مایکروویو و دستگاههای موج میلیمتری و غیره استفاده شوند.
طرح کلی و تصاویرWR15 BJ620 به آداپتور کواکسیال 1.85mm مادگی1.85/BJ620-KFE:
فهرستآداپتورهای موجبر به کواکسیال 1.85mm:
| شماره مدل | توضیحات | توجه |
| 1.85/BJ500-KF4 | WR19(BJ500) به آداپتورهای زاویه راست 1.85mm مادگی | |
| 1.85/BJ500-KFE1 | WR19(BJ500) به آداپتورهای End Launch 1.85mm مادگی | BJ500=WR19 |
| 1.85/BJ620-KF | WR15(BJ620) به آداپتورهای زاویه راست 1.85mm مادگی | BJ620=WR15 |
| 1.85/BJ620-KFE | WR15(BJ620) به آداپتورهای End Launch 1.85mm مادگی | |
| نوع سفارشی | اندازه های سفارشی قابل قبول است |
محصولات مرتبط با آداپتورهای کواکسیال 1.85mm Waveguideاز Elite Electronic:
مراجع متقابل استاندارد موجبر
| استاندارد چینی | استاندارد بین المللی | محدوده فرکانس (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
توجه:
ما بیش از 1000 نوعآداپتورهای موجبر به کواکسیالبرای انتخاب داریم، اگر آداپتوری که استفاده میکنید یافت نشد، لطفاً با جزئیات خود با ما تماس بگیرید.ابعاد ODM استقبال میشود.
