آداپتور موجبر به کواکسیال WR19 BJ500 به انتهای زن 1.85 میلی‌متری 39.2 گیگاهرتز تا 59.6 گیگاهرتز 1.85/BJ500-KFE1
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | WR19 BJ500 موجبر به آداپتورهای کواکسیال | مواد: | برنج |
|---|---|---|---|
| محدوده فرکانس: | 32.9-59.6GHz | رابط: | 1.85 میلی متر |
| VSWR: | 1.4 | امپدانس: | 50 اهم |
| اندازه موجبر: | WR19، BJ500 | سبک بدن: | پایان راه اندازی |
| برجسته کردن: | آداپتور موجبر WR19 به 1.85 میلی‌متر,آداپتور پرتاب انتهایی BJ500 به 1.85 میلی‌متری,آداپتور موجبر کواکسیال 39.2-59.6 گیگاهرتز |
||
آداپتور موجبر به کواکسیال WR19 BJ500 به انتهای انتهایی زنانه 1.85 میلی‌متری 39.2 گیگاهرتز تا 59.6 گیگاهرتز
فرکانس آداپتورهای موجبر به کواکسیال پردازش شده توسط Elite Electronic (ELT) پوشش می دهد 5.4 گیگاهرتز تا 110 گیگاهرتز. با قابلیت اطمینان بالا، اندازه کوچک و عملکرد عالی، به طور گسترده در تجهیزات اندازه‌گیری مایکروویو و موج میلی‌متری استفاده می‌شود. موجبر دارای موج‌برهای استاندارد مستطیلی و دو شیاره است و موج‌برهای غیر استاندارد را می‌توان بر اساس الزامات کاربر سفارشی کرد. رابط اتصال انتهای کواکسیال شامل N، TNC، SMA، SMP، SSMP، 3.5، K (2.92)، 2.4، 1.85، 1.0 و میکرو استریپ است. آداپتورهای موجبر به کواکسیال از نظر جهت رابط به دو نوع انتهایی و زاویه راست تقسیم می‌شوند. در میان آنها، نوع اتصال زاویه راست را می‌توان به عنوان یک ساختار پرقدرت نیز استفاده کرد.
مشخصات 1.85/BJ500-KFE1:
| نام محصول | آداپتورهای موجبر به کواکسیال WR19 BJ500 به 1.85 میلی‌متری - اتصال انتهایی |
| شماره مدل | 1.85/BJ500-KFE1 |
| نوع کواکسیال | 1.85 میلی‌متری |
| اندازه موجبر | WR19(BJ500) |
| سبک بدنه | اتصال انتهایی |
| محدوده فرکانس | 39.2 گیگاهرتز تا 59.6 گیگاهرتز |
| امپدانس | 50 اهم |
| VSWR | 1.4 |
مزایا:
-آداپتورهای موجبر ما دارای قابلیت اطمینان بالا، اندازه کوچک و عملکرد عالی و غیره هستند که باعث می‌شود به طور گسترده در دستگاه‌های اندازه‌گیری مایکروویو و موج میلی‌متری و غیره پذیرفته شوند.

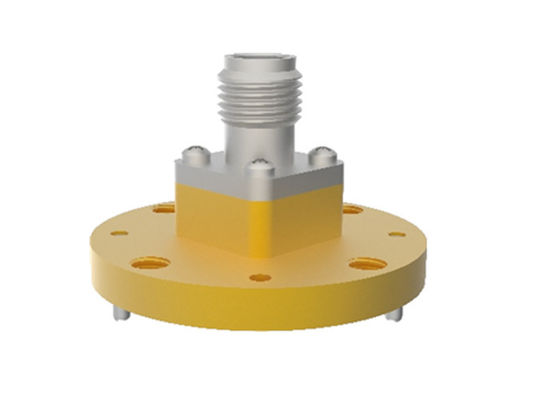

نقشه طرح کلی و تصاویر آداپتور موجبر WR19 BJ500 به 1.85 میلی‌متری زنانه به کواکسیال 1.85/BJ500-KFE1:
لیست آداپتورهای موجبر به کواکسیال 1.85 میلی‌متری:
| شماره مدل | توضیحات | یادداشت |
| 1.85/BJ500-KF4 | آداپتورهای زاویه راست زنانه WR19(BJ500) به 1.85 میلی‌متری | |
| 1.85/BJ500-KFE1 | آداپتورهای اتصال انتهایی زنانه WR19(BJ500) به 1.85 میلی‌متری | BJ500=WR19 |
| 1.85/BJ620-KF | آداپتورهای زاویه راست زنانه WR15(BJ620) به 1.85 میلی‌متری | BJ620=WR15 |
| 1.85/BJ620-KFE | آداپتورهای اتصال انتهایی زنانه WR15(BJ620) به 1.85 میلی‌متری | |
| نوع سفارشی | اندازه‌های سفارشی پذیرفته می‌شوند |
محصولات مرتبط با آداپتورهای موجبر به کواکسیال 1.85 میلی‌متری از Elite Electronic:
ارجاعات متقابل استانداردهای موجبر
| استاندارد چینی | استاندارد بین‌المللی | محدوده فرکانس (گیگاهرتز) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
توجه:
ما بیش از 1000 نوع آداپتور موجبر به کواکسیال برای انتخاب داریم، اگر آداپتور مورد نظر شما یافت نشد، لطفاً با جزئیات با ما تماس بگیرید. ابعاد ODM مورد استقبال قرار می‌گیرد.
