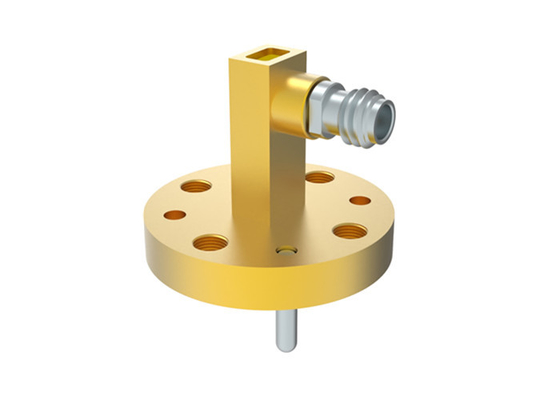

74GHz ~ 110GHz WR10 BJ900 تا 1.0mm زن زاویه راست موج هدایت کننده به آداپتور کوکس 1.0 / BJ900-KF
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | WR10 BJ900 موجبر به آداپتورهای کواکسیال | مواد: | برنج |
|---|---|---|---|
| آبکاری: | اندود | محدوده فرکانس: | 74 گیگاهرتز - 110 گیگاهرتز |
| رابط: | 1.0 میلی متر | VSWR: | 1.5 |
| اندازه موجبر: | WR10، BJ900 | سبک بدن: | زاویه راست |
| برجسته کردن: | WR10 BJ900 آداپتور کوکسال موج هدایت,74GHz~110GHz Adapter Coax,آداپتور همکلاسی زنانه زاویه راست موج,74GHz~110GHz Waveguide Coax Adapter,Female Right Angle Waveguide Coax Adapter |
||
74GHz~110GHz WR10 BJ900 به آداپتور کواکسیال زاویه راست 1.0mm Female Waveguide
فرکانس آداپتورهای موجبر به کواکسیال پردازش شده توسط Elite Electronic (ELT) پوشش می دهد 5.4GHz-110GHz. با قابلیت اطمینان بالا، اندازه کوچک و عملکرد عالی، به طور گسترده در اندازهگیری مایکروویو و تجهیزات موج میلیمتری استفاده میشود. موجبر دارای موجبرهای مستطیلی استاندارد و دو لبه, و موجبرهای غیر استاندارد را میتوان با توجه به نیاز کاربر سفارشی کرد. رابط اتصال انتهایی کواکسیال شامل N، TNC، SMA، SMP، SSMP، 3.5، K (2.92)، 2.4، 1.85، 1.0 و میکرو استریپ. آداپتورهای موجبر به کواکسیال به دو نوع تقسیم میشوند: پرتاب انتهایی و پرتاب زاویه راست از جهتگیری رابط. در این میان، نوع پرتاب RA نیز میتواند به عنوان یک ساختار با توان بالا.
مشخصات 1.0/BJ900-KF:
| نام محصول | WR10 Waveguide به آداپتورهای کواکسیال 1.0mm زاویه راست |
| شماره مدل | 1.0/BJ900-KF |
| نوع کواکسیال | 1.0mm |
| اندازه موجبر | WR10 (BJ900) |
| سبک بدنه | End Launch |
| محدوده فرکانس | 74GHz-110GHz |
| امپدانس SMA | 50 اهم |
| VSWR | 1.5 |
مزایا:
-آداپتورهای موجبر ما دارای قابلیت اطمینان بالا، اندازه کوچک و عملکرد عالی و غیره هستند که باعث میشود به طور گسترده در اندازهگیری مایکروویو و دستگاههای موج میلیمتری و غیره استفاده شوند.
طرح کلی و تصاویر WR10 BJ900 به آداپتور کواکسیال 1.0mm Female Waveguide 1.0/BJ900-KF:
نمودارهای آزمون از WR10 BJ900 به آداپتور کواکسیال 1.0mm Female Waveguide 1.0/BJ900-KF:
فهرست آداپتورهای موجبر به کواکسیال 1.0mm:
| شماره مدل | شرح | توجه |
| 1.0/BJ740-KF | WR12(BJ740) به آداپتورهای زاویه راست 1.0mm female | |
| 1.0/BJ740-KFE | WR12(BJ740) به آداپتورهای پرتاب انتهایی 1.0mm female | BJ740=WR12 |
| 1.0/BJ900-KF | WR10(BJ900) به آداپتورهای زاویه راست 1.0mm female | BJ900=WR10 |
| 1.0/BJ900-KFE1 | WR10(BJ900) به آداپتورهای پرتاب انتهایی 1.0mm female | |
| نوع سفارشی | اندازههای سفارشی قابل قبول هستند |
مرتبط آداپتورهای کواکسیال 1.0mm WR10 Waveguide از Elite Electronic.
مراجع متقابل استاندارد موجبر
| استاندارد چینی | استاندارد بین المللی | محدوده فرکانس (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
Waveguide to Coax Adapter-ELT 2024.pdf
توجه:
ما بیش از 1000 نوع آداپتورهای موجبر به کواکسیال برای انتخاب داریم، اگر آداپتوری که استفاده میکنید یافت نشد، لطفاً با ما تماس بگیرید و جزئیات خود را ارائه دهید. ابعاد ODM استقبال میشود.
