WR12 BJ740 به 1.0mm موج زنانه به آداپتور کوکس 60GHz ~ 90GHz زاویه راست 1.0 / BJ740-KF
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | راهنمای موج WR12 به آداپتورهای کواکسیال | مواد: | برنج |
|---|---|---|---|
| محدوده فرکانس: | 60-90 گیگاهرتز | رابط: | 1.0 میلی متر |
| VSWR: | 1.45 | امپدانس: | 50 اهم |
| اندازه موجبر: | WR12، BJ740 | سبک بدن: | زاویه راست |
| برجسته کردن: | WR12 BJ740 موج راهنما به آداپتور Coax,1.0mm موج راهنمای زنانه به آداپتور کواکسیال,60GHz ~ 90GHz موج راهنمای به آداپتور کواکسیال,1.0mm Female Waveguide To Coaxial Adapter,60GHz~90GHz Waveguide To Coaxial Adapter |
||
تبدیلگر موجبر WR12 BJ740 به آداپتور کواکسیال مادگی 1.0 میلیمتری
فرکانستبدیلگرهای موجبر به کواکسیالتولید شده توسط Elite Electronic (ELT) پوشش میدهد5.4GHz-110GHz. با قابلیت اطمینان بالا، اندازه کوچک و عملکرد عالی، به طور گسترده در اندازهگیری مایکروویو و تجهیزات موج میلیمتری استفاده میشود. موجبر دارایموجبرهای مستطیلی استاندارد و دو لبه، و موجبرهای غیر استاندارد را میتوان با توجه به نیاز کاربر سفارشی کرد. رابط اتصال انتهایی کواکسیال شاملN, TNC, SMA, SMP,SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 و میکرو استریپ. تبدیلگرهای موجبر به کواکسیال به دو نوع تقسیم میشوند: راهاندازی انتهایی و راهاندازی زاویه راست از نظر جهتگیری رابط. در این میان، نوع راهاندازی RA نیز میتواند به عنوانیک ساختار با توان بالا.
مشخصات1.0/BJ740-KF:
| نام محصول | تبدیلگرهای کواکسیال WR12 به 1.0 میلیمتری |
| شماره مدل | 1.0/BJ740-KF |
| نوع کواکسیال | 1.0mm |
| اندازه موجبر | WR12 (BJ740) |
| سبک بدنه | زاویه راست |
| محدوده فرکانس | 60-90GHz |
| امپدانس SMA | 50 اهم |
| VSWR | 1.45 |
مزایا:
-تبدیلگرهای موجبر ما دارای قابلیت اطمینان بالا، اندازه کوچک و عملکرد عالی و غیره هستند که باعث میشود به طور گسترده در اندازهگیری مایکروویو و دستگاههای موج میلیمتری و غیره استفاده شوند.

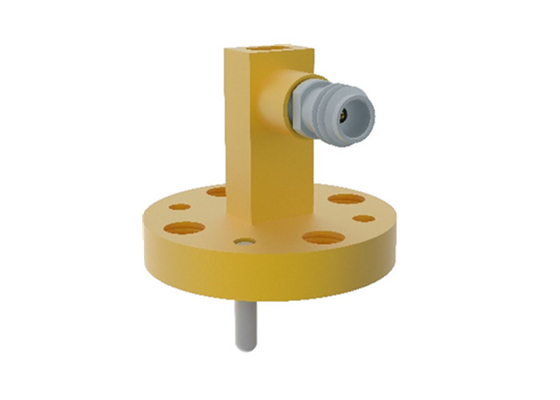

طرح کلی و تصاویرتبدیلگر موجبر WR12 BJ740 به آداپتور کواکسیال مادگی 1.0 میلیمتری1.0/BJ740-KF:
فهرستتبدیلگرهای موجبر به کواکسیال 1.0 میلیمتری:
| شماره مدل | توضیحات | توجه |
| 1.0/BJ740-KF | تبدیلگرهای زاویه راست مادگی WR12(BJ740) به 1.0 میلیمتری | |
| 1.0/BJ740-KFE | تبدیلگرهای راهاندازی انتهایی مادگی WR12(BJ740) به 1.0 میلیمتری | BJ740=WR12 |
| 1.0/BJ900-KF | تبدیلگرهای زاویه راست مادگی WR10(BJ900) به 1.0 میلیمتری | BJ900=WR10 |
| 1.0/BJ900-KFE1 | تبدیلگرهای راهاندازی انتهایی مادگی WR10(BJ900) به 1.0 میلیمتری | |
| نوع سفارشی | اندازههای سفارشی قابل قبول هستند |
مراجع متقابل استانداردهای موجبر
| استانداردهای چینی | استانداردهای بینالمللی | محدوده فرکانس (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
توجه:
ما بیش از 1000 نوعتبدیلگرهای موجبر به کواکسیالبرای انتخاب داریم، اگر آداپتوری که استفاده میکنید پیدا نشد، لطفاً با ما تماس بگیرید و جزئیات خود را ارائه دهید.ابعاد ODM استقبال میشود.
تبدیلگرهای موجبر به کواکسیال مرتبط با Elite Electronic.
