مبدل موجبر WR90 BJ100 به N مادگی زاویه‌دار موجبر به کواکسیال 8.2 گیگاهرتز تا 12.5 گیگاهرتز N/BJ100-KF
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | راهنمای موج WR90 به آداپتورهای کواکسیال | مواد: | برنج |
|---|---|---|---|
| محدوده فرکانس: | 8.2-15 گیگاهرتز | رابط: | حرف |
| VSWR: | 1.30 | امپدانس: | 50 اهم |
| اندازه موجبر: | WR90، BJ100 | سبک بدن: | زاویه راست |
| برجسته کردن: | مبدل موجبر WR90 به N مادگی,آداپتور موجبر کواکسیال زاویه راست,مبدل BJ100 8.2-12.5 گیگاهرتز |
||
WR90 BJ100 به N زن موجبر به کواکسیال آداپتور 8.2 گیگاهرتز~15 گیگاهرتز
فرکانس آداپتورهای موجبر به کواکسیال پردازش شده توسط Elite Electronic (ELT) پوشش می دهد 5.4 گیگاهرتز-110 گیگاهرتز. با قابلیت اطمینان بالا، اندازه کوچک و عملکرد عالی، به طور گسترده در تجهیزات اندازه گیری مایکروویو و موج میلیمتری استفاده می شود. موجبر دارای موجبرهای مستطیلی استاندارد و دو شیاره است و موجبرهای غیر استاندارد را می توان طبق الزامات کاربر سفارشی کرد. رابط اتصال انتهای کواکسیال شامل N، TNC، SMA، SMP، 3.5 میلی متر، K (2.92 میلی متر)، 2.4 میلی متر، 1.85 میلی متر، 1.0 میلی متر و میکرو استریپ است. آداپتورهای موجبر به کواکسیال از نظر جهت رابط به دو نوع پرتاب انتهایی و پرتاب زاویه راست تقسیم می شوند. در میان آنها، نوع پرتاب RA را می توان به عنوان یک ساختار پرقدرت نیز استفاده کرد.
مشخصات N/BJ100-KF:
| نام محصول | آداپتورهای موجبر WR90 به N کواکسیال |
| شماره مدل | N/BJ100-KF |
| نوع کواکسیال | N |
| اندازه موجبر | WR90 |
| سبک بدنه | زاویه راست |
| محدوده فرکانس | 8.2-12.5 گیگاهرتز |
| امپدانس | 50 اهم |
| VSWR | 1.30 |
مزایا:
-آداپتورهای موجبر ما دارای قابلیت اطمینان بالا، اندازه کوچک و عملکرد عالی و غیره هستند که باعث می شود آنها به طور گسترده در دستگاه های اندازه گیری مایکروویو و موج میلیمتری و غیره مورد استفاده قرار گیرند.
طرح کلی مدل شماره N/BJ100-KF:

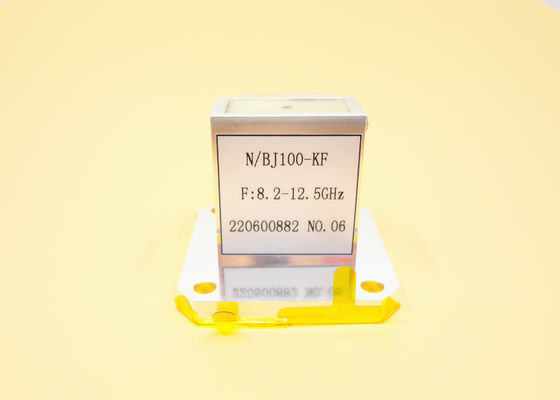

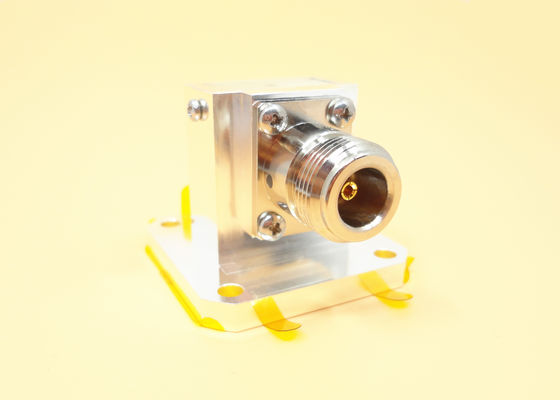

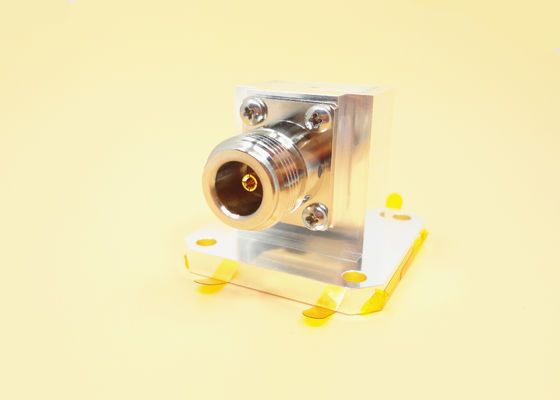

تصاویر WR90 BJ100 به N زن موجبر به کواکسیال آداپتور N/BJ100-KF:
لیست آداپتورهای موجبر به N کواکسیال:
| شماره مدل | شرح | یادداشت |
| N/BJ100-KF | آداپتورهای پرتاب انتهایی زن موجبر WR90(BJ100) به N | BJ100=WR90 |
| N/BJ120-KF | آداپتورهای پرتاب انتهایی زن موجبر WR75(BJ120) به N | BJ120=WR75 |
| N/BJ100-KF1 | آداپتورهای پرتاب زاویه راست زن موجبر WR62(BJ140) به N | BJ140=WR62 |
ارجاعات متقابل استانداردهای موجبر
| استانداردهای چینی | استانداردهای بین المللی | محدوده فرکانس (گیگاهرتز) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
Waveguide to Coax Adapter-ELT 2024.pdf
توجه:
ما بیش از 1000 نوع آداپتور موجبر به کواکسیال برای انتخاب داریم، اگر آداپتور مورد استفاده شما یافت نشد، لطفاً با جزئیات خود با ما تماس بگیرید. ابعاد ODM مورد استقبال قرار می گیرد.
