WR22 BJ400 تا 2.4mm موج زنانه به آداپتور کوکس 32.9GHz ~ 50GHz 2.4 / BJ400-KF
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | راهنمای موج WR22 به آداپتورهای کواکسیال | مواد: | مس |
|---|---|---|---|
| محدوده فرکانس: | 32.9-50.1 گیگاهرتز | کانکتور: | 2.4 میلی متر |
| VSWR: | 1.35 | مقاومت: | 50 اهم |
| اندازه موجبر: | WR42، BJ400 | استایل بدن: | زاویه راست |
| برجسته کردن: | WR22 Waveguide To Coax Adapter,50GHz Waveguide To Coax Adapter,32.9GHz Waveguide to Coax Adapter |
||
32.9GHz ~ 50GHz WR22 BJ400 به 2.4mm موج زنانه به آداپتور کوکس
تعداد مواردآداپتورهای موج هدایت کننده به کوکسکه توسطالیت الکترونیک(پوشش ELT5.4GHz-70GHzبا قابلیت اطمینان بالا، اندازه کوچک و عملکرد عالی، به طور گسترده ای در اندازه گیری مایکروویو و تجهیزات موج میلی متری استفاده می شود.لوله های مستطیل و دوگانه استاندارد، و موج های غیر استاندارد می توانند با توجه به نیازهای کاربر سفارشی شوند. رابط اتصال پایانی هم محوری شاملN، TNC، SMA، SMP، 3.5، K (2.92) ، 2.4، 1.85، 1.0 و مایکروستریپآداپتورهای موجگرد به کوکس به دو نوع تقسیم می شوند: شروع پایان و شروع زاویه راست از جهت گیری رابط. در میان آنها، نوع راه اندازی RA نیز می تواند به عنوانساختاری با قدرت بالا.
مشخصات2.4/BJ400-KF:
| نام محصول | WR22 موج راهنما به 2.4mm آداپتور هاوکسیال |
| شماره مدل | 2.4/BJ400-KF |
| نوع کواکسیال | 2.4 میلی متر |
| اندازه موج راهنما | WR22 |
| سبک بدن | زاويه راست |
| محدوده فرکانس | 32.9-50.1GHz |
| مقاومت SMA | 50 اوم |
| VSWR | 1.35 |
مزایا:
-آداپتورهای موجگرد ما قابلیت اطمینان بالا، اندازه کوچک و عملکرد عالی و غیره دارند، که باعث می شود آنها به طور گسترده ای در اندازه گیری مایکروویو و دستگاه های موج میلی متری و غیره مورد استفاده قرار گیرند.
طرح طرح مدل شماره2.4/BJ400-KF:

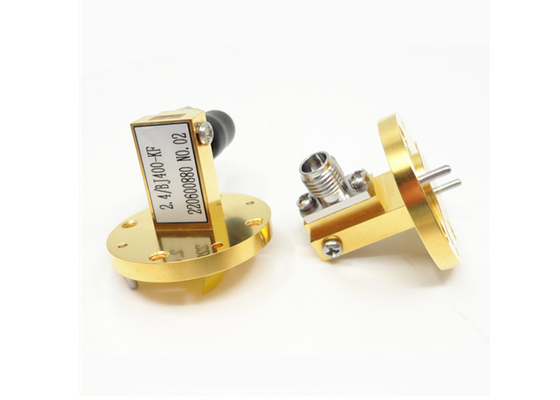

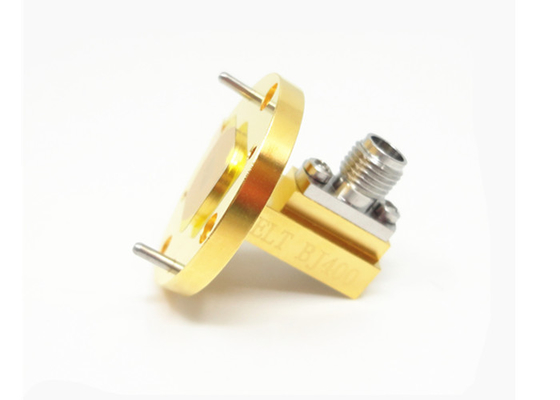

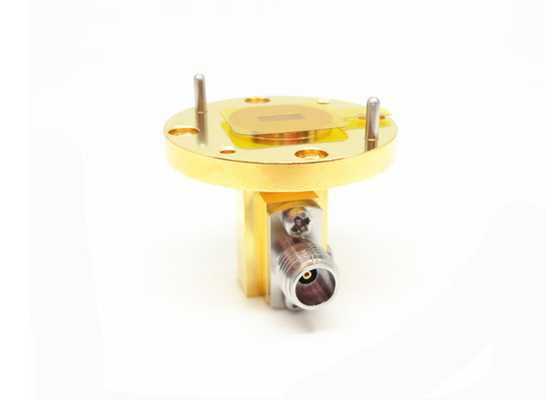

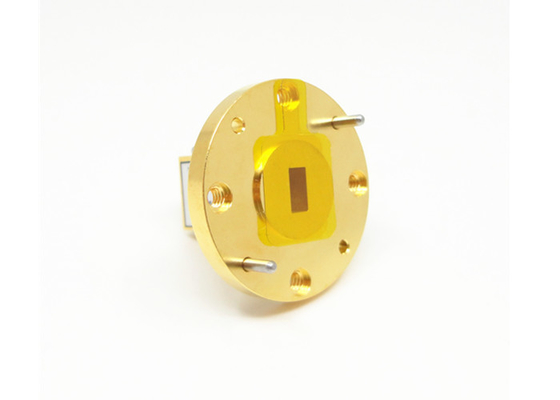

عکس ازWR22 BJ400 به 2.4mm موج زنانه به آداپتور کوکس2.4/BJ400-KF:
فهرستراهنمای موج به آداپتورهای کواکسیال 2.4 میلی متری:
| شماره مدل | توضیحات | یادداشت |
| 2.4/BJ260-KF | WR34 ((BJ260) به آداپتورهای زاویه راست زنانه 2.4mm | |
| 2.4/BJ260-JF | WR34 ((BJ260) به آداپتورهای زاویه راست نر 2.4mm | BJ260=WR34 |
| 2.4/BJ320-KF | WR28 ((BJ320) به آداپتورهای زاویه راست زنانه 2.4mm | BJ320=WR28 |
| 2.4/BJ320-JF | WR28 ((BJ320) به آداپتورهای زاویه راست نر 2.4mm | BJ400=WR22 |
| 2.4/BJ400-KF | WR22 ((BJ400) به آداپتورهای زاویه راست زنانه 2.4mm |
مرجع متقابل استانداردهای موج هدایت
| استانداردهای چینی | استانداردهای بین المللی | محدوده فرکانس (GHz) |
| BJ84 | WR112 | 6.57 تا 999 |
| BJ100 | WR90 | 8.20 تا 125 |
| BJ120 | WR75 | 9.84 تا 150 |
| BJ140 | WR62 | 11.9 تا 180 |
| BJ180 | WR51 | 14.5 تا 220 |
| BJ220 | WR42 | 17.6 تا 267 |
| BJ260 | WR34 | 21.7~330 |
| BJ320 | WR28 | 26.3 تا 400 |
| BJ400 | WR22 | 32.9 تا 501 |
| BJ500 | WR18 | 39.2 تا 596 |
| BJ620 | WR14 | 49.8 تا 758 |
| BJ740 | WR12 | 60.5 تا 919 |
| BJ900 | WR10 | 73.8 تا 112 |
راهنمای موج به آداپتور کوکس-ELT 2024.pdf
توجه:
ما بیش از 1000 نوعراهنمای موج به آداپتورهای هم محوریبرای انتخاب، اگر آداپتور مورد استفاده شما یافت نمی شود، لطفا با جزئیات خود با ما تماس بگیرید.ابعاد ODM مورد استقبال است.
