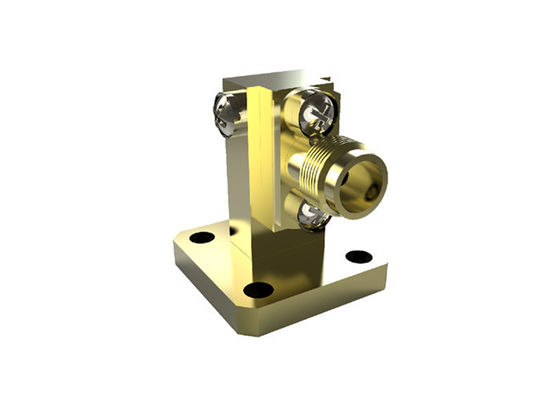

آداپتور موجبر به کواکسیال زاویه‌دار برنجی BJ320 به K 2.92 میلی‌متری WR28 از 26.4 گیگاهرتز تا 40 گیگاهرتز K/BJ320-KF
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | موجبر به آداپتورهای کواکسیال | مواد: | کانکتور برنجی |
|---|---|---|---|
| محدوده فرکانس: | 26.4-40 گیگاهرتز | رابط: | 2.92 میلی متر (نوع K) |
| VSWR: | 1.25 | اندازه موجبر: | WR28 |
| سبک بدن: | زاویه راست | از دست دادن درج: | 0.35 dB |
| برجسته کردن: | آداپتور WR28 جهت دار,آداپتور کواکسیال BJ320 به 2.92 میلی‌متری,آداپتور موجبر به کواکسیال 26.4-40 گیگاهرتز |
||
40GHz WR28 K 2.92mm هدایت موج به آداپتور هم محوری زاویه راست زنانه
راهنمای موج به آداپتور هم محوریتولید شده توسطشرکت شیان الیت الکترونیک صنعتی، لمیتدبه دو ساختار تقسیم می شوند، زاویه راست و پایان پرتاب. برای پایان هم محوری از آداپتورهای موج هدایت، ما می توانیم ارائه نوع N، TNC، SMA، 3.5mm، 2.4mm، SMP، SSMPو بسیاری از انواع دیگر. فرکانس های آنها از 5.4GHz به 70GHz می باشد. مدل های موج هدایت ما از BJ84 به BJ400 (WR112-WR22) می باشد.
علاوه بر این، ما می توانیمعادتآداپتورهای موجگرد هم محوری مطابق با نیاز ویژه مشتریان.
مشخصات:
| نام محصول | راهنمای موج به آداپتورهای هم محوری |
| نوع کواکسیال | 2.92mm ((نوع K)) |
| اندازه موج راهنما | WR28 |
| سبک بدن | زاويه راست |
| محدوده فرکانس | 26.4-40.0GHz |
| مقاومت | 50 اوم |
| VSWR | 1.25 |
مزایا:
-آداپتورهای موج هدایت کننده ما دارای قابلیت اطمینان بالا، اندازه کوچک و عملکرد عالی و غیره هستند، که باعث می شود آنها به طور گسترده در اندازه گیری مایکروویو و دستگاه های امواج میلی متری و غیره مورد استفاده قرار گیرند.
نقشه دقیق:
واحد ((ملی متر)
لیست موج راهنما2.92mm ((نوع K))آداپتورهای کواکسیال:
| شماره مدل | توضیحات | یادداشت |
| K/BJ220-KF2 | آداپتورهای زاویه راست زنانه WR42 تا K ((2.92mm) | BJ220=WR42 |
| K/BJ220-KF1 | آداپتورهای پرتاب پایان زنانه WR42 تا K ((2.92mm) | K=زنان |
| K/BJ260-KF | آداپتورهای زاویه راست زنانه WR34 تا K ((2.92mm) | BJ260=WR34 |
| K/BJ260-KF1 | WR34 به K ((2.92mm) آداپتورهای پرتاب انتهای زنانه | |
| K/BJ320-KF | آداپتورهای زاویه راست زنانه WR28 تا K ((2.92mm) | BJ320=WR28 |
| K/BJ320-KF1 | آداپتورهای پرتاب انتهای زنانه WR28 تا K ((2.92mm) | |
| K/BJ320-JF1 | آداپتورهای پرتاب سمت نر WR28 تا K ((2.92mm) | J=مرد |
| K/BJ400-KF1 | WR22 به K ((2.92mm) آداپتورهای پرتاب پایان زنانه | BJ400=WR22 |
| K/24JS18000-KF | WR24JS18000 به K ((2.92mm) آداپتورهای پرتاب انتهای زنانه |
مرجع متقاطع استاندارد هدایت موج
| استاندارد چینی | استاندارد بین المللی | محدوده فرکانس (GHz) |
| BJ84 | WR112 | 6.57 تا 999 |
| BJ100 | WR90 | 8.20 تا 125 |
| BJ120 | WR75 | 9.84 تا 150 |
| BJ140 | WR62 | 11.9 تا 180 |
| BJ180 | WR51 | 14.5 تا 220 |
| BJ220 | WR42 | 17.6 تا 267 |
| BJ260 | WR34 | 21.7~330 |
| BJ320 | WR28 | 26.5 تا 400 |
| BJ400 | WR22 | 32.9 تا 501 |
| BJ500 | WR19 | 39.2 تا 596 |
| BJ620 | WR15 | 49.8 تا 758 |
| BJ740 | WR12 | 60 تا 90 |
| BJ900 | WR10 | ۷۴ تا ۱۱۰ |
توجه:
ما بیش از 10000 نوعراهنمای موج به آداپتورهای هم محوریبرای انتخاب، اگر آداپتور مورد استفاده شما یافت نمی شود، لطفا با جزئیات خود با ما تماس بگیرید.ابعاد ODM مورد استقبال است.
