آداپتور موجبر ریج WRD650 به کواکسیال زاویه راست SMA نری SMA/WRD650-JF از 6.5 گیگاهرتز تا 18 گیگاهرتز
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| امپدانس: | 50 اهم | نام محصول: | موجبر به آداپتورهای کواکسیال |
|---|---|---|---|
| محدوده فرکانس: | 6.5-18 گیگاهرتز | رابط: | SMA |
| VSWR: | 1.3 | سبک بدن: | زاویه راست |
| مواد: | ماده آلومینیومی | کلمات کلیدی: | آداپتورهای موجبر |
| برجسته کردن: | آداپتور موجبر به کواکسیال WRD650,آداپتور زاویه راست مردانه SMA,آداپتور موجبر 6.5 گیگاهرتز تا 18 گیگاهرتز |
||

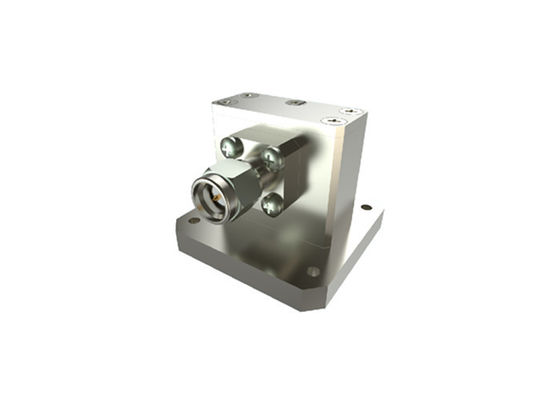

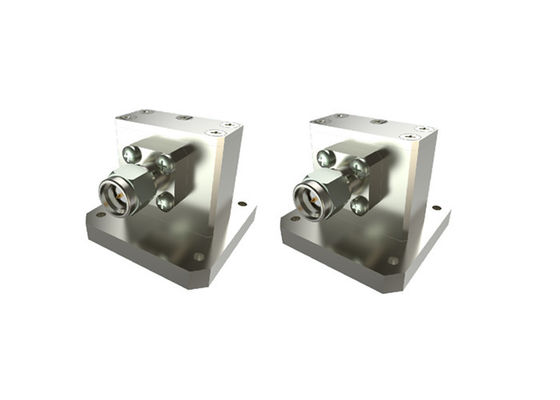

آداپتور موجبر زاویه راست SMA نری WRD650 به کواکسیال
آداپتور موجبر به کواکسیال تولید شده توسط شرکت صنعتی الکترونیک الیت شیان در دو ساختار زاویه راست و پرتاب انتهایی تقسیم می شوند. برای انتهای کواکسیال آداپتورهای موجبر، ما می توانیم ارائه دهیم نوع N، TNC، SMA، 3.5 میلی متر، 2.4 میلی متر، SMP، SSMP و بسیاری از انواع دیگر. محدوده فرکانس آنها از 6.5 گیگاهرتز تا 50 گیگاهرتز است. مدل های موجبر ما از BJ84 تا BJ400 (wr112-wr22) متغیر است. علاوه بر این، ما می توانیم ارائه دهیم سفارشی آداپتورهای موجبر کواکسیال مطابق با نیاز خاص مشتریان.
مشخصات:
| نام محصول | آداپتورهای موجبر به کواکسیال SMA |
| نوع کواکسیال | SMA |
| اندازه موجبر | WRD650 |
| سبک بدنه | زاویه راست |
| محدوده فرکانس | 6.5-18 گیگاهرتز |
| امپدانس | 50 اهم |
| VSWR | 1.3 |
مزایا:
-آداپتورهای موجبر ما از قابلیت اطمینان بالا، اندازه کوچک و عملکرد عالی و غیره برخوردارند که باعث می شود به طور گسترده در دستگاه های اندازه گیری مایکروویو و موج میلی متری و غیره مورد استفاده قرار گیرند.

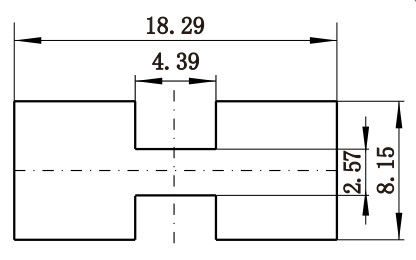

نقشه دقیق:
لیست آداپتورهای موجبر به کواکسیال SMA:
| شماره مدل | شرح | توجه |
| SMA/BJ100-KF | آداپتورهای موجبر WR90 به SMA مادگی زاویه راست | BJ100=WR90 |
| SMA/BJ100-KF1B | آداپتورهای موجبر WR90 به SMA مادگی پرتاب انتهایی | |
| SMA/BJ100A-KF | آداپتورهای موجبر WR90A به SMA مادگی زاویه راست با حلقه آب‌بندی | BJ100A=WR90A |
| SMA/BJ100A-KF1 | آداپتورهای موجبر WR90A به SMA مادگی زاویه راست | |
| SMA/BJ120-KF | آداپتورهای موجبر WR75 به SMA مادگی زاویه راست با ارتفاع 25.8 میلی متر | BJ120=WR75 |
| SMA/BJ120-KF1 | آداپتورهای موجبر WR75 به SMA مادگی پرتاب انتهایی | |
| SMA/BB120B-KF | آداپتورهای موجبر WR75B به SMA نری زاویه راست با ارتفاع 30 میلی متر | BJ120B=WR75B |
| SMA/BJ140-KF | آداپتورهای موجبر WR62 به SMA مادگی زاویه راست | BJ140=WR62 |
| SMA/BJ140-KF1 | آداپتورهای موجبر WR62 به SMA مادگی پرتاب انتهایی | |
| SMA/BJ180-KF | آداپتورهای موجبر WR51 به SMA مادگی پرتاب انتهایی | BJ180=WR51 |
| SMA/BJ180-KF1A | آداپتورهای موجبر WR51 به SMA مادگی پرتاب انتهایی |
ارجاعات متقابل استانداردهای موجبر
| استانداردهای چینی | استانداردهای بین المللی | محدوده فرکانس (گیگاهرتز) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
Waveguide to Coax Adapter-ELT 2024.pdf
توجه:
ما بیش از 10,000 نوع آداپتور موجبر به کواکسیال برای انتخاب داریم، اگر آداپتور مورد استفاده شما یافت نشد، لطفاً با جزئیات خود با ما تماس بگیرید. ابعاد ODM مورد استقبال قرار می گیرد.
