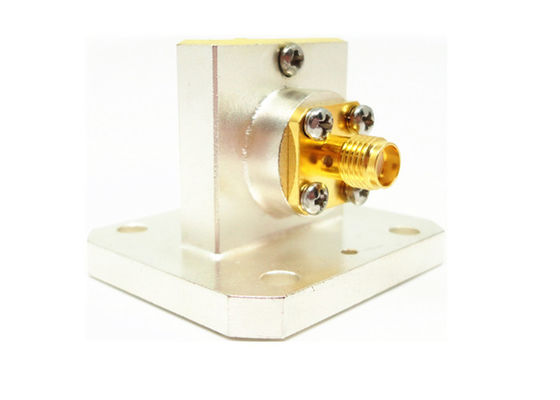

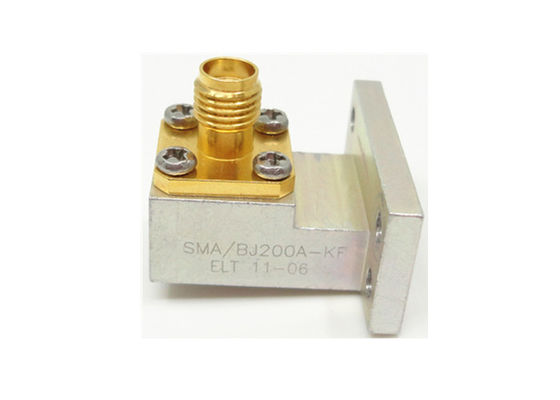

WR90 WR75 WR42 SMA هدایت موج زنانه به آداپتور هم محوری 8.15GHz ~ 22GHz
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | موجبر به آداپتورهای کواکسیال | مواد: | کانکتور برنجی |
|---|---|---|---|
| محدوده فرکانس: | 8.15-22 گیگاهرتز | رابط: | SMA |
| VSWR: | 1.25 | امپدانس: | 50 اهم |
| اندازه موجبر: | WR112 WR90 WR75 WR62 WR51 WR42 | سبک بدن: | پایان راه اندازی، زاویه راست |
| برجسته کردن: | WR90 موج هدایت به آداپتور SMA,آداپتور هم محوری موج WR75 8.15GHz,آداپتور موج WR42 22GHz |
||
آداپتور موجبر به کواکسیال WR90 WR75 WR42 SMA مادگی فرکانس 8.15 گیگاهرتز تا 22 گیگاهرتز

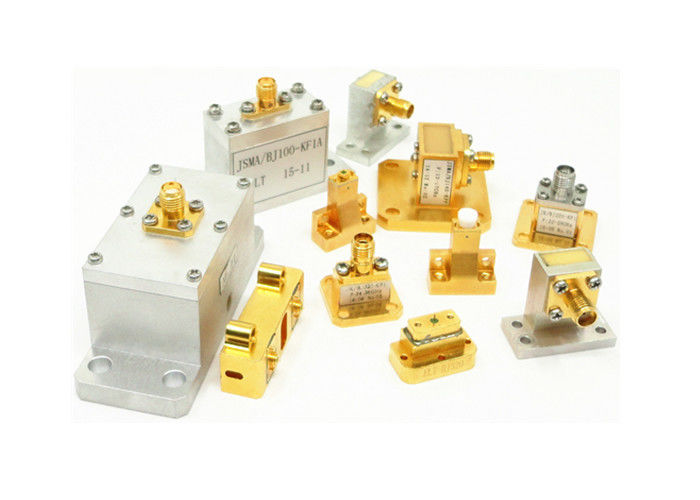

آداپتور موجبر به کواکسیال تولید شده توسط شرکت صنعتی الکترونیک الیت شیان به دو ساختار، زاویه راست و پرتاب انتهایی تقسیم می‌شوند. برای انتهای کواکسیال آداپتورهای موجبر، ما می‌توانیم ارائه دهیم نوع N، TNC، SMA، 3.5 میلی‌متر، 2.4 میلی‌متر، SMP، SSMP و انواع دیگر. محدوده فرکانس آنها از 6.5 گیگاهرتز تا 50 گیگاهرتز است. مدل‌های موجبر ما از BJ84 تا BJ400 (wr112-wr22) متغیر است. علاوه بر این، ما می‌توانیم ارائه دهیمسفارشیآداپتورهای موجبر کواکسیال مطابق با نیاز خاص مشتریان.
مشخصات:
| نام محصول | آداپتورهای موجبر به کواکسیال SMA |
| نوع کواکسیال | SMA |
| اندازه موجبر | WR112 WR90 WR75 WR62 WR51 WR42 |
| سبک بدنه | پرتاب انتهایی، زاویه راست |
| محدوده فرکانس | 8.15-22 گیگاهرتز |
| امپدانس | 50 اهم |
| VSWR | 1.25 |
مزایا:
-آداپتورهای موجبر ما دارای قابلیت اطمینان بالا، اندازه کوچک و عملکرد عالی و غیره هستند که باعث می‌شود به طور گسترده در اندازه‌گیری مایکروویو و دستگاه‌های موج میلی‌متری و غیره مورد استفاده قرار گیرند.
نقشه دقیق (میلی‌متر):
لیست آداپتورهای موجبر به کواکسیال SMA:
| شماره مدل | توضیحات | یادداشت |

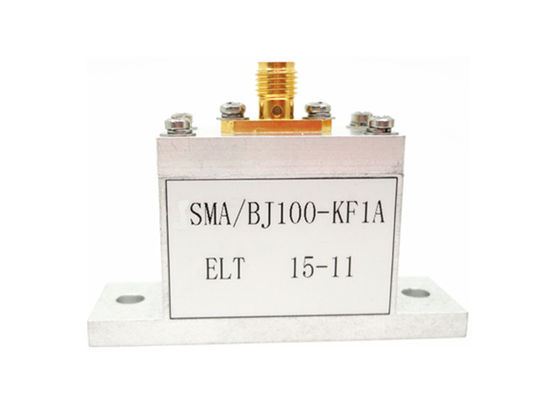

| SMA/BJ100-KF | آداپتورهای موجبر WR90 به SMA مادگی زاویه راست | BJ100=WR90 |
| SMA/BJ100-KF1B | آداپتورهای موجبر WR90 به SMA مادگی پرتاب انتهایی | |
| SMA/BJ100A-KF | آداپتورهای موجبر WR90A به SMA مادگی زاویه راست با حلقه آب‌بندی | BJ100A=WR90A |
| SMA/BJ100A-KF1 | آداپتورهای موجبر WR90A به SMA مادگی زاویه راست | |
| SMA/BJ120-KF | آداپتورهای موجبر WR75 به SMA مادگی زاویه راست با ارتفاع 25.8 میلی‌متر | BJ120=WR75 |
| SMA/BJ120-KF1 | آداپتورهای موجبر WR75 به SMA مادگی پرتاب انتهایی | |
| SMA/BB120B-KF | آداپتورهای موجبر WR75B به SMA نری زاویه راست با ارتفاع 30 میلی‌متر | BJ120B=WR75B |

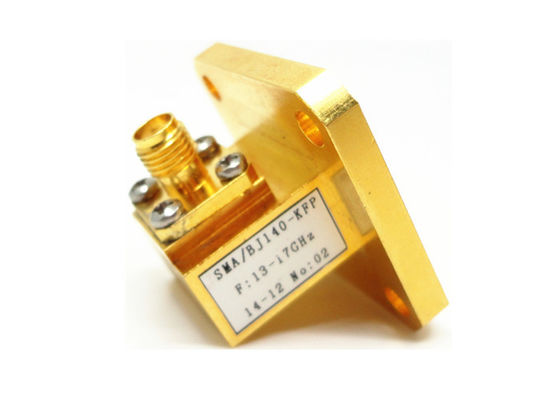

| SMA/BJ140-KF | آداپتورهای موجبر WR62 به SMA مادگی زاویه راست | BJ140=WR62 |
| SMA/BJ140-KF1 | آداپتورهای موجبر WR62 به SMA مادگی پرتاب انتهایی | |
| SMA/BJ180-KF | آداپتورهای موجبر WR51 به SMA مادگی پرتاب انتهایی | BJ180=WR51 |
| SMA/BJ180-KF1A | آداپتورهای موجبر WR51 به SMA مادگی پرتاب انتهایی |
ارجاعات متقابل استاندارد موجبر
| استاندارد چینی | استاندارد بین‌المللی | محدوده فرکانس (گیگاهرتز) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
Waveguide to Coax Adapter-ELT 2024.pdf
توجه:
ما بیش از 1000 نوع آداپتور موجبر به کواکسیال برای انتخاب داریم، اگر آداپتور مورد استفاده شما یافت نشد، لطفاً با جزئیات خود با ما تماس بگیرید. ابعاد ODM مورد استقبال قرار می‌گیرد.
