جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | موجبر به آداپتور 2.92mm | مدل: | BTZH-P1H-3 |
|---|---|---|---|
| محدوده فرکانس: | 18 گیگاهرتز ~ 26.5 گیگاهرتز | امپدانس: | 50Ω |
| DWV: | 500 ولت | مقاومت عایق: | ≥5000MΩ |
| VSWR: | ≤1.25 | از دست دادن درج: | ≤0.25dB |
| دما: | -55 ~ 125 ℃ | ||
| برجسته کردن: | WR 42 waveguide right angle adapter,2.92mm K type RF connector,Aerospace waveguide adapter 18GHz-26.5GHz |
||
WR 42 Aerospace Waveguide Components to 2.92mm K Type Adapter Ku/K Band 15GHz~22GHz Right Aerospace Connectors RF with low insertion Loss
Elite Electronics یک موجبر درجه هوا به آداپتور کواکسیال تولید می کند که در دو نوع ساختاری موجود است: Endنوع پرتاب و زاویه راست. محدوده فرکانس از 5.3 گیگاهرتز تا 145 گیگاهرتز. پورت های موجبر مستطیلی عبارتند از: BJ70(WR137)، BJ84(WR112)، BJ100(WR90)، BJ120(WR75)، BJ140(WR62)، BJ180(WR51)، BJ220(WR42)، BJ220(WR42)، BJ220(WR42)، BJ24(WR)، BJ24(WR) BJ400 (WR22)، BJ500 (WR19)، BJ620 (WR15)، BJ740 (WR12)، BJ900 (WR10)، BJ 1200 (WR8)
پوشش رابط کواکسیال SMA، 2.92 میلی متر، 2.4 میلی متر و 1.85 میلی متر، 1.0 میلی متر، 0.8 میلی مترسری. هر کدامدرگاه موجبر از پهنای باند کامل موجبر پشتیبانی می کند. دارای ساختار قابل اعتماد، ابعاد طرح فشرده، عملکرد الکتریکی عالی با قوام خوب، و وزن سبک (≤20 گرم)، این محصولات به طور گسترده در انواع فضاپیماها استفاده می شود.
ویژگی های طراحی اجزای موجبر
- طراحی فشرده
- عملکرد باند فرکانس تا 145 گیگاهرتز
- ساخت و ساز ناهموار برای قابلیت اطمینان
- در پیکربندی های متعدد موجود است: راه اندازی نهایی، گزینه های زاویه راست
- VSWR کم و تلفات درج کم

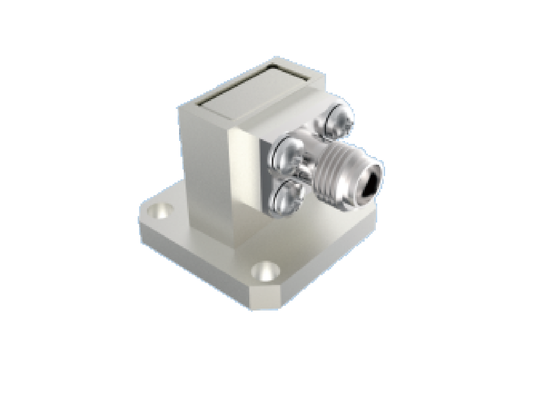

50Ω 18 گیگاهرتز ~ 26.5 گیگاهرتز WR 42 / BJ220 موجبر به آداپتور K باند 2.92 میلی متری مولفه های موجبر زاویه راست با VSWR کم
مدل: BTZH-P1H-3
توجه: لطفاً برای جزئیات بیشتر مدل Aerospace of Waveguide Components آزادانه با بخش فروش تماس بگیرید.
توجه: لطفا کاتالوگ ما را برای مدل های مشابه با توجه به درخواست خود بررسی کنید.
برنامه های کاربردی
Xi'an Elite Electronics در راه حل های اتصال سیستماتیک برای صنایع تقاضا از جمله:
- سیستم های هوافضا و هوانوردی
- تجهیزات ناوبری و رادار
- سیستم های ارتباطی
- ابزار اندازه گیری
- برنامه های کاربردی الکترونیک
بسته بندی و حمل و نقل
هر یک از اجزای موجبر موج راست WR42 تا 2.92 میلی متر آداپتور موجر هوافضا به دقت بسته بندی شده است تا از محافظت در طول حمل و نقل اطمینان حاصل شود:
ما از خدمات پیک قابل اعتماد برای تحویل سریع استفاده می کنیم و اطلاعات ردیابی را هنگام ارسال به مشتریان ارائه می دهیم.
اطلاعات مرتبط درگاه Waveguide: (فقط برای مرجع)
| بی جی | WR | فرکانس (گیگاهرتز) | عرض داخلی | ارتفاع داخلی | فرکانس مشترک باند |
|---|---|---|---|---|---|
| BJ70 | WR137 | 5.38-8.17 | 34.85 | 15.80 | باند C/X |
| BJ84 | WR112 | 6.57 × 9.99 | 28.50 | 12.62 | باند X |
| BJ100 | WR90 | 8.20 الی 12.50 | 22.86 | 10.16 | باند X |
| BJ120 | WR75 | 9.84 الی 15.00 | 19.05 | 9.525 | Ku فرکانس پایین |
| BJ140 | WR62 | 11.90 الی 18.00 | 15.80 | 7.90 | Ku Band |
| BJ180 | WR51 | 15.80 الی 24.00 | 12.95 | 6.48 | Ku بالا/K فرکانس پایین. |
| BJ220 | WR42 | 18:00 الی 26.50 | 10.67 | 5.33 | باند کی |
| BJ260 | WR34 | 21.70 الی 33.00 | 8.636 | 4.318 | کا فرکانس پایین |
| BJ320 | WR28 | 26.50 الی 40.00 | 7.112 | 3.556 | کا |
| BJ400 | WR22 | 33.00 الی 50.00 | 5.690 | 2.845 | فرکانس کا بالا / U |
| BJ500 | WR19 | 39.20-59.60 | 4.775 | 2.388 | باند U/V |
| BJ620 | WR15 | 50.00 الی 75.00 | 3.759 | 1.880 | باند V |
| BJ740 | WR12 | 60.50 تا 91.90 | 3.099 | 1.549 | باند E |
| BJ900 | WR10 | 75.00 ~ 110.0 | 2.540 | 1.270 | باند W |
| BJ1200 | WR08 | 92.20-140.0 | 2.032 | 1.016 | باند اف |
