WR51 15-22GHz K2.92mm End Launch Waveguide To Coaxial Adapter برای هوافضا

تصویر بزرگ : WR51 15-22GHz K2.92mm End Launch Waveguide To Coaxial Adapter برای هوافضا بهترین قیمت

جزئیات محصول:

محل منبع:	چین
نام تجاری:	ELT (Elite)
گواهی:	ISO-9001-2015
شماره مدل:	ZH-H1G-3

پرداخت:

مقدار حداقل تعداد سفارش:	100 تا
قیمت:	negotiable
جزئیات بسته بندی:	کارتن استاندارد صادراتی
زمان تحویل:	در عرض 5-7 روز کاری (برای سهام)
شرایط پرداخت:	T/T، Western Union، L/C
قابلیت ارائه:	1,000,000 عدد در ماه

مخاطب

توضیحات محصول جزئیات

نام محصول:	2.92 آداپتور موج کواکسیال RF	توان موج پیوسته:	2 وات
فرکانس:	(187.5/a)GHz~(285.7/a)GHz	مقاومت عایق:	≥5000MΩ
برنامه:	ارتباط	مواد:	مس
محدوده دمای ذخیره سازی رتبه بندی شده:	-55 درجه سانتیگراد ~ 100 درجه سانتیگراد	محدوده دمای عملیاتی:	-65 درجه سانتیگراد تا +125 درجه سانتیگراد
برجسته کردن:	2.92 نوع آداپتور هدایت موج,آداپتور هدایت موج با کارایی بالا,BJ180 آداپتور هدایت موج , High Performance Waveguide Adapter , BJ180 Waveguide Adapter

آداپتور موج‌بر به کواکسیال WR51 15-22GHz K2.92mm با راه‌اندازی انتهایی برای هوافضا

^{آداپتورهای موج‌بر کواکسیال برای فضاپیما که توسط Elite Electronic تولید می‌شوند، به دو شکل ساختاری تقسیم می‌شوند: راه‌اندازی انتهایی و زاویه قائمه، با محدوده فرکانسی 5.3 گیگاهرتز تا 110 گیگاهرتز.}

^{پورت‌های موج‌بر مستطیلی در انتهای موج‌بر عبارتند از: WR137(BJ70)، WR112(BJ84)، WR90(BJ100)، WR75(BJ120)، WR62(BJ140)، WR51(BJ180)، WR42(BJ220)، WR34(BJ260)، WR28(BJ320)، WR22(BJ400)، WR18(BJ500)، WR14(BJ620)، WR12(BJ740)، WR10(BJ900).}

^{رابط انتهایی کواکسیال با سری SMA، سری 2.92، سری 2.4، سری 1.85 و غیره. هر محصول پورت موج‌بر، پهنای باند کامل موج‌بر را پوشش می‌دهد و محصولات دارای ساختار قابل اعتماد، ابعاد خارجی کوچک، عملکرد الکتریکی عالی و سازگاری، و وزن سبک (≤20 گرم) و غیره هستند. آنها به طور گسترده در انواع فضاپیماها استفاده شده اند.}

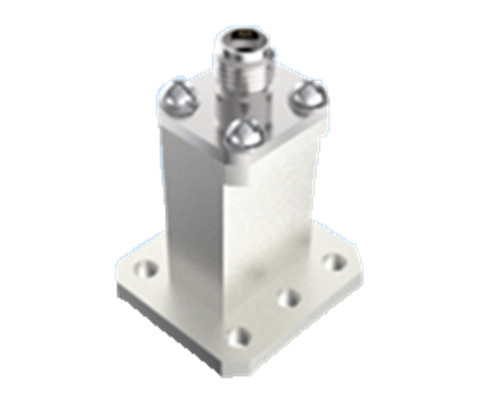

WR51 15-22GHz K2.92mm End Launch Waveguide To Coaxial Adapter برای هوافضا 0

مشخصات:

توجه: داده‌های خاص مدل بر اساس داده‌های موجود در برگه مشخصات محصول است.

پارامترهای اصلی
توان موج پیوسته		2 وات
محدوده فرکانس		(187.5/a) گیگاهرتز ~ (285.7/a) گیگاهرتز، a ابعاد ضلع بلند پورت موج‌بر است
محدوده دمای عملیاتی		-65 درجه سانتیگراد ~ +125 درجه سانتیگراد
مقاومت عایق		≥5000 مگا اهم
سایر
ضخامت آبکاری		ضخامت لایه آبکاری طلا روی تماس مرکزی ≥1.27 میکرومتر
تخلخل آبکاری	اسید نیتریک رقیق	در یک ظرف شفاف با وزن مخصوص 1.316 (دمای 25 درجه سانتیگراد ± 3 درجه سانتیگراد)، 30 ثانیه
	اسید نیتریک غلیظ	غلظت 68٪ خالص تحلیلی در یک ظرف در دمای 25 درجه سانتیگراد ± 3 درجه سانتیگراد، 20 دقیقه
محدوده دمای ذخیره سازی نامی		-55 درجه سانتیگراد ~ +100 درجه سانتیگراد

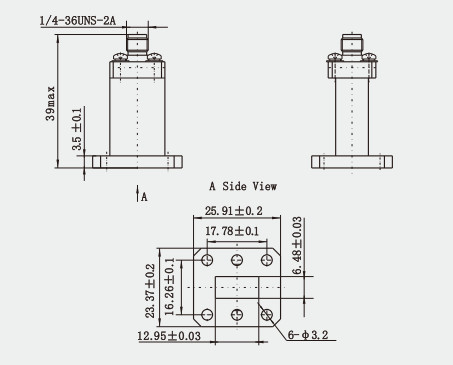

نقشه شماتیک:(میلی متر)

WR51 15-22GHz K2.92mm End Launch Waveguide To Coaxial Adapter برای هوافضا 1

ویژگی ها:

^{سازگاری قوی:مبدل‌های کواکسیال موج‌بر با انواع کابل‌های RF، از جمله کابل‌های نیمه سفت و کابل‌های انعطاف‌پذیر، سازگار هستند که باعث می‌شود در کاربردهای عملی بیشتر قابل استفاده باشند.}
^{طیف گسترده ای از کاربردها:مبدل‌های کواکسیال موج‌بر به طور گسترده در سیستم‌های آنتن، سیستم‌های ارتباطات مایکروویو، سیستم‌های رادار، تجهیزات تست و سایر زمینه‌ها برای تحقق تبدیل انرژی بین رسانه‌های انتقال مختلف استفاده می‌شوند.}
^{تبدیل انرژی با راندمان بالا:طراحی مبدل کواکسیال موج‌بر بر اساس تفاوت ویژگی‌های انتشار امواج الکترومغناطیسی در رسانه‌های انتقال مختلف است و تبدیل انرژی با راندمان بالا بین موج‌بر و خط کواکسیال را از طریق طراحی ساختاری مناسب و انتخاب پارامترها محقق می‌کند.}

^{کاربرد:}

^{1. ارتباطات ماهواره ای:آداپتورهای کواکسیال موج‌بر نیز در زمینه ارتباطات ماهواره ای کاربرد دارند، به ویژه زمانی که لازم است خط کواکسیال ایستگاه زمینی با سیستم موج‌بر روی ماهواره به هم متصل شود.}
^{2. ارتباطات بی سیم و مایکروویو صنعتی:در ارتباطات بی سیم و کاربردهای مایکروویو صنعتی، از آداپتورهای کواکسیال موج‌بر برای اتصال اجزای RF مختلف برای انتقال و توزیع سیگنال کارآمد استفاده می‌شود.}
^{3. سیستم‌های تست و اندازه‌گیری:در سیستم‌های تست و اندازه‌گیری در زمینه مایکروویو RF، از آداپتورهای کواکسیال موج‌بر برای اتصال ابزارهای تست به دستگاه تحت آزمایش استفاده می‌شود تا از صحت نتایج اندازه‌گیری اطمینان حاصل شود.}

مراجع متقابل استانداردهای موج‌بر

استانداردهای چینی	استانداردهای بین المللی	محدوده فرکانس (گیگاهرتز)
BJ70	WR137	5.38~8.17
BJ84	WR112	6.57~9.99
BJ100	WR90	8.20~12.5
BJ120	WR75	9.84~15.0
BJ140	WR62	11.9~18.0
BJ180	WR51	14.5~22.0
BJ220	WR42	17.6~26.7
BJ260	WR34	21.7~33.0
BJ320	WR28	26.3~40.0
BJ400	WR22	32.9~50.1
BJ500	WR18	39.2~59.6
BJ620	WR14	49.8~75.8
BJ740	WR12	60.5~91.9
BJ900	WR10	73.8~112
