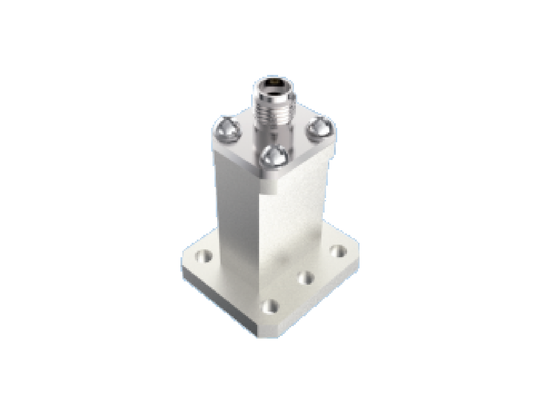

WR 51 Waveguide to 2.92mm K Type Adapter Ku/K Band 15GHz~22GHz End Launch Aerospace RF Connectors with Low Insertion Loss

تصویر بزرگ : WR 51 Waveguide to 2.92mm K Type Adapter Ku/K Band 15GHz~22GHz End Launch Aerospace RF Connectors with Low Insertion Loss بهترین قیمت

جزئیات محصول:

محل منبع:	Xi'an ، چین
نام تجاری:	ELT
گواهی:	RoHS
شماره مدل:	BTZH-H1G-3

پرداخت:

مقدار حداقل تعداد سفارش:	MOQ 10 برای تولید جدید
قیمت:	Depending on the quantity
جزئیات بسته بندی:	1 عدد/ کیسه پلاستیکی؛ 100 عدد/ کارتن
زمان تحویل:	8-12 هفته
شرایط پرداخت:	T/T یا LC
قابلیت ارائه:	به عنوان الزامات

مخاطب

توضیحات محصول جزئیات

نام محصول:	موجبر به آداپتور نوع K	مدل:	BTZH-H1G-3
محدوده فرکانس:	15 گیگاهرتز 22 گیگاهرتز	امپدانس:	50Ω
DWV:	500 ولت	مقاومت عایق:	≥5000MΩ
VSWR:	≤1.25	از دست دادن درج:	≤0.25dB
دما:	-55 ~ 125 ℃
برجسته کردن:	موجبر به آداپتور 2.92 میلی متری K , کانکتور RF باند Ku/K , موجبر هوافضا با تلفات درج کم

WR 51 Waveguide to 2.92mm K Type Adapter Ku/K Band 15GHz~22GHz قطعات موج راهنمای هوافضا و فضانوردی با از دست دادن ورودی کم

الیت الکترونیک تولید قطعات موج هدایت هوافضا، در دسترس در دو نوع ساختاری:نوع پرتاب و زاویه راستفرکانس ها بین 5.3 گیگاهرتز تا 145 گیگاهرتز است. پورت های هدایت موج مستطیل عبارتند از: BJ70 ((WR137) ، BJ84 ((WR112) ، BJ100 ((WR90) ، BJ120 ((WR75) ، BJ140 ((WR62)) ، BJ180 ((WR51)) ، BJ220 ((WR42)) ، BJ260 ((WR34) ،BJ320 ((WR28)، BJ400 ((WR22) ، BJ500 ((WR19) ، BJ620 ((WR15) ، BJ740 ((WR12) ، BJ900 ((WR10) ، BJ 1200 ((WR8)

پوشش رابط هم محوری SMA، 2.92 میلی متر، 2.4 میلی متر و 1.85 میلی متر، 1.0 میلی متر، 0.8 میلی مترهر سریپورت هدایت موج از پهنای باند کامل هدایت موج پشتیبانی می کند. دارای ساختار قابل اعتماد، ابعاد محور فشرده، عملکرد الکتریکی عالی با ثبات خوب و وزن کم (≤20 گرم) ، این محصولات به طور گسترده ای در انواع مختلف فضاپیما استفاده می شوند.

ویژگی های طراحی قطعات موج راهنمای هوافضا

طراحی جمع و جور
کار در باند فرکانس تا 145GHz
ساخت محکم برای قابلیت اطمینان
در دسترس در پیکربندی های متعدد: پایان پرتاب، گزینه های زاویه راست
VSWR پایین و از دست دادن ورودی پایین

50Ω 15GHz~22GHz WR 51 / BJ180 موج هدایت به 2.92mm آداپتور Ku / K باند پایان پرتاب اجزای موج هدایت هوافضا با VSWR پایین

مدل: BTZH-H1G-3

توجه: لطفا برای اطلاعات بیشتر از مدل با فروش تماس بگیرید.

توجه: لطفاً برای مدل های مشابه تر با توجه به درخواست شما، از کاتالوگ ما دیدن کنید.

درخواست ها

شیان الیت الکترونیک در راه حل های سیستماتیک اتصال به یکدیگر برای صنایع پرطلب تخصص دارد که شامل:

سیستم های هوافضا و هواپیمایی
تجهیزات ناوبری و رادار
سیستم های ارتباطی
ابزار اندازه گیری
کاربرد الکترونیک

بسته بندی و حمل

هر یک از قطعات موج راهنمای WR51 تا 2.92 میلی متری برای حمل و نقل با دقت بسته بندی شده است:

ما از خدمات کوریری قابل اعتماد برای تحویل سریع استفاده می کنیم، که مشتریان را با اطلاعات ردیابی در هنگام حمل و نقل فراهم می کند.

اطلاعات مربوط به بندر موج راهنما: (فقط برای مرجع)

بی جی	WR	فرکانس (GHz)	عرض داخلی	ارتفاع داخلی	باند فرکانس مشترک
BJ70	WR137	5.38817	34.85	15.80	گروه C/X
BJ84	WR112	6.579999	28.50	12.62	گروه X
BJ100	WR90	8.201250	22.86	10.16	گروه X
BJ120	WR75	9.841500	19.05	9.525	با فرکانس پایین
BJ140	WR62	11.901800	15.80	7.90	گروه کو
BJ180	WR51	15.80 ¢ 24.00	12.95	6.48	با فرکانس بالا و پایین
BJ220	WR42	18.002650	10.67	5.33	گروه K
BJ260	WR34	21.703300	8.636	4.318	فرکانس پایین
BJ320	WR28	26.۵۰-۴۰00	7.112	3.556	کا
BJ400	WR22	33.50 دلار00	5.690	2.845	با فرکانس بالا
BJ500	WR19	39.20-5960	4.775	2.388	باند U/V
BJ620	WR15	50.00$7500	3.759	1.880	گروه V
BJ740	WR12	60.۵۰-۹۱90	3.099	1.549	گروه E
BJ900	WR10	75.۱۱۰ دلار0	2.540	1.270	گروه W
BJ1200	WR08	92.20-1400	2.032	1.016	گروه F
