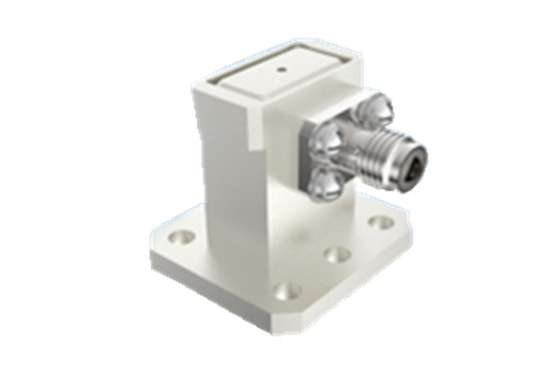

آداپتور کواکسیال 15GHz-22GHz K2.92mm زاویه راست به موج‌بر WR51 برای هوافضا

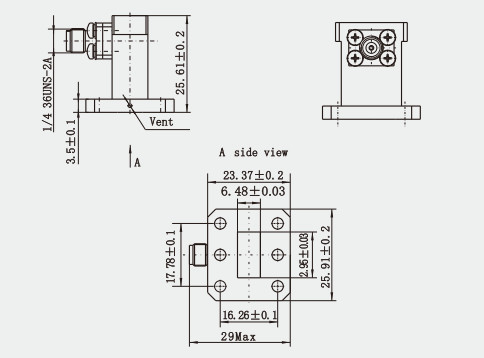

طرح طرح:(ملی متر)

ویژگی ها:

^{1. تبدیل انرژی با کارایی بالا:طراحی آداپتور هم محوری هدایت موج بر اساس تفاوت ویژگی های انتشار امواج الکترومغناطیسی در رسانه های انتقال مختلف است.و تبدیل انرژی با کارایی بالا بین خط موج و خط هم محوری را از طریق طراحی ساختاری معقول و انتخاب پارامترها تحقق می بخشد.}

^{2پهنای باند گسترده:آداپتورهای کواکسیال موج هدایت دارای پهنای باند گسترده ای هستند که می توانند محدوده فرکانس از DC تا باند موج میلی متری و حتی بالاتر را پوشش دهند.}

^{3. از دست دادن ورودی کم:آداپتورهای هم محوری موج هدایت کنندهاز دست دادن ورودی کم در طول فرآیند تبدیل دارند، به این معنی که سیگنال در طول فرآیند تبدیل انرژی کمتری را از دست می دهد و به حفظ یکپارچگی و قدرت سیگنال کمک می کند.}

^{4VSWR پایین:VSWR اندازه گیری درجه تطبیق خطوط انتقال است. آداپتورهای هم محوری Waveguide دارای VSWR پایین هستند که نشان دهنده عملکرد تطبیق خوب است و بازتاب و تحریف سیگنال را کاهش می دهد.}

^{5ساختارهای مختلف:آداپتورهای کواکسیال هدایت موج دارای ساختارهای مختلفی هستند، مانند آداپتورهای کواکسیال هدایت موج 90 درجه ارتگونال و آداپتورهای کواکسیال هدایت موج 180 درجه پایان یافته،که می تواند با توجه به الزامات مختلف برنامه انتخاب شود.}

کاربرد:

^{1. تجهیزات و سیستم های مایکروویو: در تجهیزات مایکروویو، کنورترهای کواکسیال هدایت موج برای اتصال خطوط انتقال مختلف، مانند خطوط کواکسیال و لوله های هدایت موج، برای انتقال سیگنال کارآمد استفاده می شود.به طور گسترده ای در سیستم های مایکروویو مختلف استفاده می شود، مانند آنتن ها، فرستنده ها، گیرنده ها و تجهیزات پایانی حامل.}

^{2. سيستم رادار:در سیستم رادار، آداپتور هم محوری موجگیر یک دستگاه تبدیل منفعل ضروری است که برای اتصال بخش های مختلف رادار برای اطمینان از انتقال سیگنال پایدار استفاده می شود.}

^{3ارتباطات ماهواره ای:آداپتورهای کواکسیال هدایت موج نیز در زمینه ارتباطات ماهواره ای قابل استفاده هستند.به خصوص زمانی که لازم است که خط هم محوری ایستگاه زمینی را با سیستم موج هدایت شده در ماهواره به هم متصل کنید..}

مرجع متقابل استانداردهای موج هدایت
