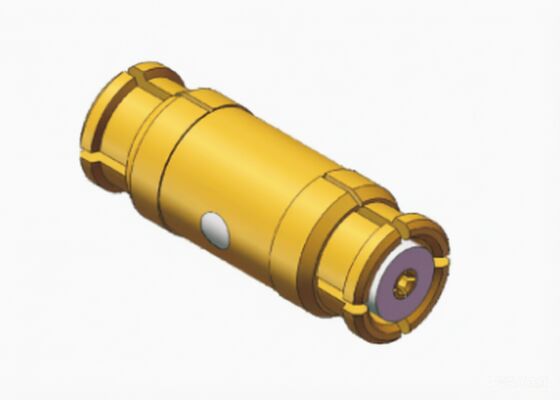

آداپتور گلوله SMP پلاگ به SMP پلاگ 50 اهم مستقیم | طول های مختلف برای برد به برد | برای ابزارهای دقیق
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | SMP Plug به SMP Plug کانکتور آداپتور کواکسیال RF | نام دیگر: | گلوله SMP |
|---|---|---|---|
| تماس با مرکز: | آلیاژ مس، روکش طلا | پوسته: | آلیاژ مس، روکش طلا |
| عدم وابستگی: | 50 اهم | ولتاژ نامی: | 170 ولت |
| DWV: | 500 ولت | مقاومت عایق: | 5000 اهم |
| طول: | طول های مختلف به عنوان تقاضا | فرکانس: | DC ~ 18 گیگاهرتز |
| محدوده دما: | -55℃~+125℃ | دی الکتریک: | PTFE |
| نمونه ها: | موجود، در انبار | ||
| برجسته کردن: | آداپتور گلوله SMP پلاگ 50 اهم,آداپتور برد به برد SMP پلاگ,آداپتور کواکسیال RF برای ابزارهای دقیق |
||
توضیحات محصول:
آداپتور اتصال SMP به SMP مستقیم 50 اهم RF کواکسیال | طول های مختلف برای اتصال برد به برد
کانکتورهای آداپتور RF کواکسیال SMP حداکثر فرکانس تا 40 گیگاهرتز را ارائه می دهند که یکپارچگی سیگنال پایدار و قابل اعتماد را در محیط های تست فرکانس بالا و سیستم های ارتباطی تضمین می کند. با طراحی فشاری، اتصال و جدا شدن سریع و بدون نیاز به ابزار را امکان پذیر می کنند - بدون نیاز به رزوه یا آچار - که به طور قابل توجهی زمان نصب و پیچیدگی عملیاتی را کاهش می دهد. سری SMP Elite Electronics گزینه های ساختاری متنوعی از جمله پیکربندی های مستقیم و زاویه راست را ارائه می دهد. چه در مجموعه کابل ها، کاربردهای نصب شده روی PCB، نصب فلنجی، یا نیاز به آب بندی محیطی و ضد آب استفاده شود، راه حل مناسبی برای هر نیازی وجود دارد.
برای اطمینان از قابلیت اطمینان در سناریوهای مختلف کاربردی، کانکتور نری با سه ساختار مختلف هادی داخلی بر اساس الزامات چرخه اتصال ارائه می شود:
قفل کامل: ایده آل برای نصب های دائمی یا نیمه دائمی که نیاز به اتصال و جدا شدن مکرر نیست، بالاترین نیروی نگهدارنده را ارائه می دهد.
قفل محدود: مناسب برای کاربردهایی که نیاز به نگهداری منظم، جدا شدن مکرر و پیکربندی مجدد دارند.
لوله صاف: مهندسی شده برای مونتاژ برد به برد با چگالی بالا، مناسب برای سناریوهایی که چندین کانکتور SMP در نزدیکی هم قرار گرفته اند.
نیروی درج و استخراج: قفل کامل > قفل محدود > لوله صاف.
ابعاد طرح کلی اتصال مستقیم SMP به SMP جک به جک اتصال آداپتور RF کواکسیال سری SMP-KK69:
| مدل | L (طول متفاوت) | یادداشت |
| SMP-KK64 | 9.45 میلی متر | ماده به ماده |
| SMP-KK65 | 15.4 میلی متر | ماده به ماده |
| SMP-KK67 | 9.18 میلی متر | ماده به ماده |
| SMP-KK69 | 11.1 میلی متر | ماده به ماده |
| SMP-KK84 | 7.95 میلی متر | ماده به ماده |
| SMP-KK85 | 15.25 میلی متر | ماده به ماده |
| SMP-KK94 | 10.4 میلی متر | ماده به ماده |
| SMP-KK95 | 12 میلی متر | ماده به ماده |
| SMP-KK100 | 8.8 میلی متر | ماده به ماده |
| SMP-KK101 | 13 میلی متر | ماده به ماده |
| SMP-KK102 | 13.2 میلی متر | ماده به ماده |
| SMP-KK103 | 13.4 میلی متر | ماده به ماده |
| SMP-KK104 | 13.6 میلی متر | ماده به ماده |
| SMP-KK110 | 17.6 میلی متر | ماده به ماده |
| SMP-KK181 | 13.1 میلی متر | ماده به ماده |
| SMP-KK183 | 10.55 میلی متر | ماده به ماده |
| SMP-KK184 | 8.75میلی متر | ماده به ماده |
| SMP-KK185 | 22.2میلی متر | ماده به ماده |
| SMP-KK187 | 20.4میلی متر | ماده به ماده |
| SMP-KK195 | 11.4میلی متر | ماده به ماده |
| SMP-KK241 | 8.4میلی متر | ماده به ماده |
| SMP-KK253 | 19.5میلی متر | ماده به ماده |
SMP-KK69 و SMP-KK95 مقداری موجود هستند، برای بقیه لطفاً با ما تماس بگیرید.
یادداشت: اگر مایل به سفارشی سازی طول متفاوت از کانکتور آداپتور RF کواکسیال SMP به SMP هستید. لطفاً آزادانه از طریق sales3@xa-elite.com.cn با ما تماس بگیرید.
کاربردها:
Xi'an Elite Electronic یک تولید کننده پیشرو کانکتورها، آداپتورهای RF/مایکروویو/راهنمای موج& مجموعه کابل است که به صنایع هوافضا، هوانوردی، ناوبری، ماهواره، رادار، ارتباطات و الکترونیک خدمات ارائه می دهد.
بسته بندی و حمل و نقل:
بسته بندی:
ابعاد بسته: کارتن کوچک خارجی با طول 26.5*عرض 18.5*ارتفاع 14 سانتی متر
حمل و نقل:
زمان حمل و نقل: 5-10 روز کاری برای کانکتورهای آداپتور RF کواکسیال موجود. برای تولید جدید، حدود 6-10 هفته طول می کشد. زمان تحویل که ما ارائه می دهیم محافظه کارانه است تا کیفیت محصول را قبل از حمل و نقل تضمین کند.
