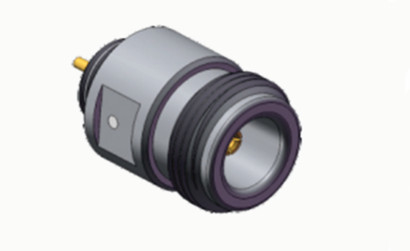

کانکتور کواکسیال RF میکرو استریپ N-KYD13 با روکش طلا و پین برنجی

N-KYD13 Gold Plated N Bulkhead Female Microstrip RF Coaxial Connector With Brass Pin
N-KYD13 Gold Plated N Bulkhead Female Microstrip RF Coaxial Connector With Brass Pin N-KYD13 Gold Plated N Bulkhead Female Microstrip RF Coaxial Connector With Brass Pin

تصویر بزرگ :  کانکتور کواکسیال RF میکرو استریپ N-KYD13 با روکش طلا و پین برنجی بهترین قیمت

جزئیات محصول:
محل منبع: چین
نام تجاری: ELT (Elite)
گواهی: ISO-9001-2015
شماره مدل: N-KYD13
پرداخت:
مقدار حداقل تعداد سفارش: 100 تا
قیمت: قابل مذاکره
جزئیات بسته بندی: کارتن استاندارد صادراتی
زمان تحویل: در عرض 5-7 روز کاری (برای سهام)
شرایط پرداخت: T/T، L/C، Western Union
قابلیت ارائه: 1,000,000 عدد در ماه
توضیحات محصول جزئیات
نام محصول: کانکتور کواکسیال RF نوع N پوشش: روکش طلا
جنسیت: زن محدوده فرکانس: DC ~ 11 گیگاهرتز
مدل: N-KYD13 مقاومت: 50Ω
نام محصول: کانکتور کواکسیال RF نوع N
برجسته کردن:

کانکتور N روکش طلا

,

کانکتور RF میکرو استریپ N مادگی

,

پین برنجی کانکتور RF کواکسیال

کانکتور RF کواکسیال میکرو استریپ مادگی N Bulkhead با پین برنجی

کانکتورهای نوع N رابط‌های کواکسیال رزوه شده‌ای هستند که به دلیل مقاومت لرزشی قوی، عملکرد الکتریکی برتر و فرکانس کاری معمول تا 11 گیگاهرتز شناخته شده‌اند – با مدل‌های پیشرفته ما که این ظرفیت را تا 18 گیگاهرتز افزایش می‌دهند. این کانکتورهای همه‌کاره، یکپارچگی سیگنال استثنایی را در پلتفرم‌های مختلف کابل RF نشان می‌دهند و کاربردهای گسترده‌ای در مهندسی هوافضا، سیستم‌های رادار، فناوری مایکروویو، ارتباطات دیجیتال، ابزار دقیق RF و محیط‌های تست فرکانس بالا پیدا می‌کنند.

ما در تولید راه‌حل‌های سفارشی نوع N برای برآورده کردن مشخصات فنی متنوع تخصص داریم. قابلیت‌های سفارشی‌سازی ما شامل جهت‌گیری کانکتور (پیکربندی‌های استاندارد یا زاویه راست)، سبک‌های نصب (طرح‌های پنل-مونت، شاسی-مونت یا فلنج-مونت) و پیکربندی‌های آداپتور تخصصی است که ادغام دقیق در الزامات منحصر به فرد سیستم شما را تضمین می‌کند.



کانکتور کواکسیال RF میکرو استریپ N-KYD13 با روکش طلا و پین برنجی



مشخصات

توجه: داده‌های خاص مدل بر اساس داده‌های برگه مشخصات محصول است.

مشخصات الکتریکی
امپدانس 50 اهم
محدوده فرکانس DC~11GHz (حداکثر 18GHz)
ولتاژ نامی 1000VRMS* (حداکثر سطح دریا)
مقاومت ولتاژ دی‌الکتریک 1500VRMS* (حداکثر سطح دریا)
مقاومت عایق ≥5000MΩ
مقاومت مرکزی هادی خارجی ≤0.5mΩ
هادی مرکزی ≤1.5mΩ
VSWR ≤1.3
مشخصات مواد و مکانیکی
هادی مرکزی نری برنج،

آبکاری نیکل

مادگی برنز فسفر،

آبکاری نیکل

کانتکت انعطاف‌پذیر برنز فسفر آبکاری نیکل
پوسته / بدنه برنج، فولاد ضد زنگ

آبکاری نیکل

گیره کابل برنج آبکاری نیکل
عایق PTFE
واشر لاستیک سیلیکونی
دوام 500 سیکل

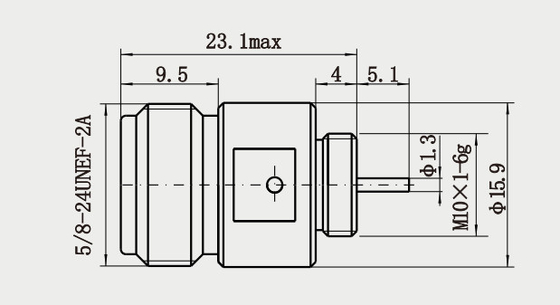

نقشه دقیق

کانکتور کواکسیال RF میکرو استریپ N-KYD13 با روکش طلا و پین برنجی

ویژگی‌ها:

1. مشخصات مکانیکی
طراحی کوپلینگ رزوه ای: اتصال قابل اعتماد از طریق سفت کردن چرخشی، ایجاد پایداری مکانیکی خوب و مقاومت در برابر لرزش، مناسب برای محیط های لرزشی (مانند تجهیزات هوافضا، خودرو).
نصب چندگانه: پشتیبانی از پیکربندی‌های مستقیم، زاویه راست، فلنج مونت یا Bulkhead Mount برای برآورده کردن الزامات فضایی مختلف.
دوام: مواد فلزی (مانند برنج یا فولاد ضد زنگ) همراه با آبکاری (مانند آبکاری طلا یا نقره) برای اطمینان از مقاومت در برابر سایش، مقاومت در برابر خوردگی و قابلیت اطمینان طولانی مدت.



کاربردها:

1. هوافضا
سیستم‌های رادار: برای اتصال ماژول‌های فرستنده و گیرنده رادار و آنتن‌ها، سازگار با نیازهای انتقال سیگنال با توان بالا و فرکانس بالا14.
تجهیزات تست فرکانس بالا: در سیستم‌های ارتباطی صنعتی و تست، کانکتورهای N اتصالات قابل اعتمادی را ارائه می‌دهند که در برابر لرزش، ضد آب و ضد گرد و غبار هستند14.
تجهیزات هوانوردی: در سیستم‌های ارتباطی و ناوبری هوابرد استفاده می‌شود، سازگار با دماهای شدید و محیط‌های شوک مکانیکی14.
2. صنعت و تحقیق
آزمایش‌های مایکروویو و تحقیق و توسعه RF: پشتیبانی از تست سیگنال فرکانس بالا و ادغام تجهیزات در محیط‌های آزمایشگاهی، مانند طراحی آنتن و تجزیه و تحلیل مواد14.
مراکز داده با کارایی بالا: برای لینک‌های RF با سرعت بالا بین سرورها و دستگاه‌های ارتباطی برای اطمینان از یکپارچگی سیگنال4.



کاتالوگ محصولات:

آداپتور RF
مونتاژ کابل RF
مهر و موم هرمتیک شیشه به فلز
کانکتور سری J30J
مفاصل دوار مایکروویو
آداپتور موج‌بر به کواکسیال
کانکتور RF SMA/SSMA
کانکتور RF SMP/SSMP
کانکتور RF MCX/MMCX
کانکتور RF TNC
کانکتور RF نوع N
کانکتور RF BNC



کانکتورهای موج میلی‌متری (2.4 میلی‌متر، 2.92 میلی‌متر)

بسته‌بندی و تحویل:
* کارتن صادراتی استاندارد



* طبق الزامات مشتریان
توجه: ما بیش از 10,000 نوع کانکتور نوع N داریم، اگر کانکتور مورد استفاده شما یافت نشد، لطفاً با جزئیات خود با ما تماس بگیرید. ها.
