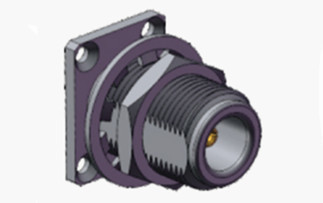

اتصال دهنده کواکسیال RF با فلنج مادگی N-KYFD1 با روکش نیکل برای اتصال پایدار

Nickel Plated N-KYFD1 Bulkhead Female Flange Mount RF Coaxial Connector for Stable Connection
Nickel Plated N-KYFD1 Bulkhead Female Flange Mount RF Coaxial Connector for Stable Connection Nickel Plated N-KYFD1 Bulkhead Female Flange Mount RF Coaxial Connector for Stable Connection

تصویر بزرگ :  اتصال دهنده کواکسیال RF با فلنج مادگی N-KYFD1 با روکش نیکل برای اتصال پایدار بهترین قیمت

جزئیات محصول:
محل منبع: چین
نام تجاری: ELT (Elite)
گواهی: ISO-9001-2015
شماره مدل: N-KYFD1
پرداخت:
مقدار حداقل تعداد سفارش: 100 تا
قیمت: قابل مذاکره
جزئیات بسته بندی: کارتن استاندارد صادراتی
زمان تحویل: در عرض 5-7 روز کاری (برای سهام)
شرایط پرداخت: T/T، L/C، Western Union
قابلیت ارائه: 1,000,000 عدد در ماه
توضیحات محصول جزئیات
نام محصول: کانکتور کواکسیال RF نوع N پوشش: نیکل اندود
مقاومت: 50Ω محدوده فرکانس: DC ~ 11 گیگاهرتز
مدل: N-KYFD1 جنسیت: زن
نام محصول: کانکتور کواکسیال RF نوع N
برجسته کردن:

کانکتور دیواری N-KYFD1 با روکش نیکل

,

اتصال دهنده کواکسیال RF با فلنج مادگی

,

آداپتور کواکسیال RF با اتصال پایدار

کانکتور RF کوکسیال فلنجی مونتاژ N روکش نیکل مادگی

کانکتورهای نوع N از مکانیزم‌های اتصال پیچی استفاده می‌کنند که مقاومت لرزشی استثنایی و عملکرد الکتریکی بهینه را ارائه می‌دهند. در حالی که محدوده فرکانس استاندارد تا 11 گیگاهرتز می‌رسد، مدل‌های پیشرفته ما قابلیت عملیاتی را تا 18 گیگاهرتز افزایش می‌دهند. این کانکتورها سازگاری با انواع کابل‌های RF را حفظ می‌کنند و اجزای جدایی‌ناپذیر در سیستم‌های هوافضا، سیستم‌های فضایی، شبکه‌های رادار، کاربردهای مایکروویو، زیرساخت‌های ارتباطات دیجیتال و تجهیزات اندازه‌گیری دقیق هستند.

تیم مهندسی ما در ساخت راه‌حل‌های سفارشی نوع N برای مطابقت با مشخصات دقیق تخصص دارد. چه به پیکربندی‌های مستقیم یا زاویه راست، مونتاژ پنل، مونتاژ شاسی، یا طراحی‌های مونتاژ فلنج نیاز داشته باشید، ما آداپتورها و کانکتورهای کاملاً سفارشی را برای برآورده کردن نیازهای دقیق برنامه شما ارائه می‌دهیم.



مشخصات

توجه: داده‌های خاص مدل بر اساس داده‌های برگه مشخصات محصول است.

مشخصات الکتریکی
امپدانس 50 اهم
محدوده فرکانس DC~11GHz(حداکثر 18GHz)
ولتاژ نامی 1000VRMS*(حداکثر سطح دریا)
مقاومت دی الکتریک در برابر ولتاژ 1500VRMS*(حداکثر سطح دریا)
مقاومت عایق بزرگتر یا مساوی 5000M اهم
مقاومت مرکزی هادی خارجی کمتر یا مساوی 0.5m اهم
هادی مرکزی کمتر یا مساوی 1.5m اهم
VSWR کمتر یا مساوی 1.3
مشخصات مواد و مکانیکی
هادی مرکزی نری برنج، روکش طلا
مادگی برنز فسفر، روکش طلا
کانتکت انعطاف پذیر برنز فسفر روکش نیکل پاسیواته شده
پوسته / محفظه برنج فولاد ضد زنگ روکش طلا پاسیواسیون
گیره کابل برنج روکش نیکل
عایق PTFE
واشر لاستیک سیلیکونی
دوام 500 سیکل

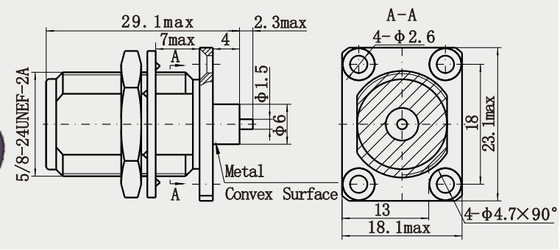

نقشه دقیق

اتصال دهنده کواکسیال RF با فلنج مادگی N-KYFD1 با روکش نیکل برای اتصال پایدار

اتصال دهنده کواکسیال RF با فلنج مادگی N-KYFD1 با روکش نیکل برای اتصال پایدار

ویژگی‌ها:

1. طراحی کوپلینگ رزوه ای: اتصال قابل اعتماد از طریق سفت شدن چرخشی، ایجاد پایداری مکانیکی خوب و مقاومت در برابر لرزش، مناسب برای محیط های لرزشی (مانند تجهیزات هوافضا، خودرو).
2. چند مونتاژ: پشتیبانی از پیکربندی‌های مستقیم، زاویه راست، مونتاژ فلنج یا مونتاژ Bulkhead برای برآورده کردن نیازهای فضایی مختلف.

کاربردها:

1. پخش و رادیو و تلویزیون
فرستنده تلویزیون پخش: برای اتصال فرستنده به آنتن برای انتقال سیگنال‌های RF فرکانس بالا (مانند باندهای UHF/VHF) برای اطمینان از پوشش سیگنال پایدار استفاده می‌شود 34.
شبکه‌های تلویزیون کابلی: در سیستم‌های توزیع کابل، کانکتورهای نوع N برای اتصال کابل‌های کواکسیال به تجهیزات برای پشتیبانی از انتقال سیگنال آنالوگ/دیجیتال استفاده می‌شوند 3.
2. ابزارهای تست و اندازه‌گیری
آنالایزر شبکه برداری/آنالایزر طیف: به عنوان یک رابط استاندارد برای اتصال دستگاه تحت آزمایش به ابزار برای پشتیبانی از تست سیگنال با دقت بالا (مانند DC تا 18 گیگاهرتز) استفاده می‌شود 14.
مولد سیگنال/اسیلوسکوپ: برای ورودی/خروجی سیگنال RF برای اطمینان از بازتاب کم و افت کم 1



کاتالوگ محصول:

آداپتور RF
مونتاژ کابل RF
مهر و موم هرمتیک شیشه به فلز
کانکتور سری J30J
مفاصل دوار مایکروویو
آداپتور موجبر به کواکسیال
کانکتور RF SMA/SSMA
کانکتور RF SMP/SSMP
کانکتور RF MCX/MMCX
کانکتور RF TNC
کانکتور RF نوع N
کانکتور RF BNC کانکتورهای موج میلی‌متری (2.4 میلی‌متر، 2.92 میلی‌متر)



بسته‌بندی و تحویل:

* کارتن صادراتی استاندارد
* طبق الزامات مشتریان



توجه:
ما بیش از 10,000 نوع کانکتور نوع N داریم، اگر کانکتور مورد استفاده شما یافت نشد، لطفاً با جزئیات با ما تماس بگیرید.ها .
