جزئیات محصول:
پرداخت:
|

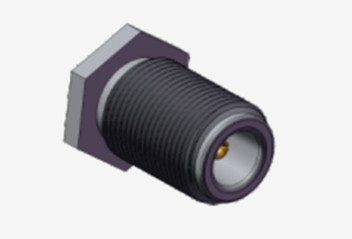

| نام محصول: | کانکتور کواکسیال RF نوع N | پوشش: | نیکل اندود |
|---|---|---|---|
| جنسیت: | زن | محدوده فرکانس: | DC ~ 11 گیگاهرتز |
| مدل: | N-KYD17 | مقاومت: | 50Ω |
| نام محصول: | کانکتور کواکسیال RF نوع N | ||
| برجسته کردن: | کانکتور RF دیواره N ماده,کانکتور کواکسیال با روکش نیکل,Microstrip RF coaxial adapter |
||
کانکتورهای نوع N دارای رابط های رشته ای هستند که اتصال امن را تضمین می کنند، همراه با مقاومت استثنایی در برابر لرزش و عملکرد الکتریکی بهینه شده.در حالی که محدوده فرکانس های معمولی آنها تا 11 گیگاهرتز گسترش می یابد، مدل های پیشرفته ما از عملکرد تا 18 گیگاهرتز پشتیبانی می کنند.این کانکتورها سازگاری گسترده ای با انواع مختلف کابل های RF را نشان می دهند و به طور گسترده ای در صنایع از جمله مهندسی هوافضا استفاده می شوند.، سیستم های رادار، تکنولوژی مایکروویو، ارتباطات دیجیتال و تجهیزات آزمایش فرکانس بالا.
ما رابط ها و آداپتورهای نوع N را به صورت کامل سفارشی می کنیم که برای مشخصات مختلف طراحی شده اند.راه حل های ما می تواند به طور دقیق برای پاسخگویی به نیازهای کاربردی منحصر به فرد شما طراحی شود.
![]()
مشخصات
توجه:دادهای خاص مدل بر اساس داده های موجود در ورق مشخصات محصول است.
| ویژگی های الکتریکی | ||
| مقاومت | 50Ω | |
| محدوده فرکانس | DC~11GHz ((حداکثر.18GHz) | |
| ولتاژ نامی | 1000VRMS* ((حداکثر.سطح دریا) | |
| دی الکتریک مقاومت ولتاژ | 1500VRMS* ((حداکثر.سطح دریا) | |
| مقاومت عایق | ≥5000MΩ | |
| مقاومت مرکز | هادی خارجی | ≤0.5mΩ |
| مدير مرکزي | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| ویژگی های مواد و مکانیکی | ||
| راننده مرکز | مرد | مس،
بر روی نیکل |
| ماده | فوسفور برنز
بر روی نیکل |
|
| تماس مقاوم | فوسفور برنز | بر روی نیکل |
| پوسته / محفظه | مس، فولاد ضد زنگ |
بر روی نیکل |
| کلیمپ کابل | مس | بر روی نیکل |
| عایق | PTFE | |
| گاسکت | لاستیک سیلیکونی | |
| دوام | 500 چرخه | |

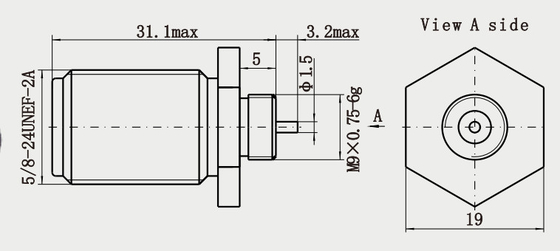

نقشه ی دقیق
![]()
ویژگی ها:
1سازگاری و انعطاف پذیری
مناسب برای انواع کابل ها: می تواند با کابل های نیمه انعطاف پذیر، کابلهای نیمه سخت، کابل های انعطاف پذیر و غیره مطابقت داشته باشد، که سناریوهای کاربردی مختلف را پوشش می دهد (به عنوان مثال ابزارهای آزمایش، ایستگاه های پایه،سیستم های رادار).
سفارشی سازی: نوع رابط، محدوده فرکانس، مواد (به عنوان مثال فولاد ضد زنگ مقاوم به خوردگی) ، درمان سطح (به عنوان مثال طلا، رودیوم) می تواند با توجه به نیازهای سفارشی شود.
2سناریوهای کاربردی معمولی
حوزه ارتباطات: ارتباطات مایکروویو، ارتباطات ماهواره ای، ایستگاه پایه 5G/6G، لینک فیبر به آنتن.
آزمایش و اندازه گیری: رابط RF تحلیلگر شبکه بردار، تحلیلگر طیف، ژنراتور سیگنال و سایر تجهیزات.
صنعت و هوافضا: سیستم های رادار، تجهیزات آزمایش فرکانس بالا، ارتباطات هوایی، سیستم های کنترل صنعتی.
تحقیقات صنعتی و علمی: آزمایشات RF، آزمایش دستگاه مایکروویو، انتقال سریع در مراکز داده با عملکرد بالا.
کاربردها:
1صنعت و هوافضا
سیستم های رادار: برای اتصال ماژول های رادار و آنتن ها استفاده می شود، با توجه به نیازهای انتقال سیگنال با قدرت بالا و فرکانس بالا14.
تجهیزات آزمایش فرکانس بالا: در سیستم های ارتباطی و آزمایش صنعتی، کانکتورهای N اتصال های قابل اعتماد را ارائه می دهند که مقاوم به لرزش، ضد آب و ضد گرد و غبار هستند14.
تجهیزات هواپیمایی: در سیستم های ارتباطی و ناوبری در هوا استفاده می شود، سازگار با دمای شدید و محیط های شوک مکانیکی14.
2صنعت و تحقیقات
آزمایشات مایکروویو و تحقیق و توسعه RF: پشتیبانی از آزمایش سیگنال فرکانس بالا و ادغام تجهیزات در محیط های آزمایشگاهی، مانند طراحی آنتن و تجزیه و تحلیل مواد14.
مراکز داده با عملکرد بالا: برای ارتباطات RF با سرعت بالا بین سرورها و دستگاه های ارتباطی برای اطمینان از یکپارچگی سیگنال4.
کاتالوگ محصول:
| آداپتور RF |
| مجموعه های کابل های RF |
| مهر و موم های هیرمیتیک شیشه ای به فلزی |
| کانکتور سری J30J |
| مفاصل چرخشی مایکروویو |
| راهنماي موج به آداپتور هم محوري |
| کانکتور RF SMA/SSMA |
| کانکتور RF SMP/SSMP |
| کانکتور RF MCX/MMCX |
| کانکتور TNC RF |
| اتصال دهنده RF نوع N |
| کانکتور BNC RFکانکتورهای موج میلیمتر ((2.4mm، 2.92mm) |
* کارتن استاندارد صادرات
* بر اساس نیازهای مشتریان
توجه:
ما بیش از 10000 نوعنوع N کانکتور، اگر کانکتور مورد استفاده شما یافت نمی شود، لطفا با ما تماس بگیرید با جزئیات خود را..
