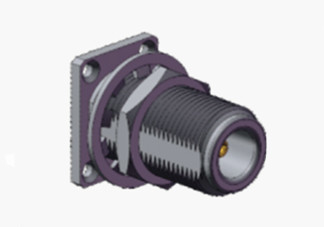

N 4-چاله فلنج Bolted Nickel Plated RF Coaxial Connector با مایکرو استریپ

N 4-hole Flange Bulkhead Nickel Plated RF Coaxial Connector With Microstrip
N 4-hole Flange Bulkhead Nickel Plated RF Coaxial Connector With Microstrip N 4-hole Flange Bulkhead Nickel Plated RF Coaxial Connector With Microstrip

تصویر بزرگ :  N 4-چاله فلنج Bolted Nickel Plated RF Coaxial Connector با مایکرو استریپ بهترین قیمت

جزئیات محصول:
محل منبع: چین
نام تجاری: ELT (Elite)
گواهی: ISO-9001-2015
شماره مدل: N-Kyfd
پرداخت:
مقدار حداقل تعداد سفارش: 100 تا
قیمت: قابل مذاکره
جزئیات بسته بندی: کارتن استاندارد صادراتی
زمان تحویل: در عرض 5-7 روز کاری (برای سهام)
شرایط پرداخت: T/T، L/C، Western Union
قابلیت ارائه: 1,000,000 عدد در ماه
توضیحات محصول جزئیات
نام محصول: کانکتور کواکسیال RF نوع N پوشش: نیکل اندود
مقاومت: 50Ω محدوده فرکانس: DC ~ 11 گیگاهرتز
مدل: n-kyb2 جنسیت: زن
مواد: مس عایق: PTFE
دوام: 500 چرخه نام محصول: کانکتور کواکسیال RF نوع N
برجسته کردن:

N 4-hole flange bulkhead connector

,

کانکتور کواکسیال RF نیکل شده

,

Microstrip RF coaxial adapter

کانکتور RF کوکسیال N 4 سوراخ فلنج بلک‌هد نیکل اندود با میکرو استریپ

کانکتورهای N دارای مکانیزم‌های اتصال رزوه ای هستند که مقاومت لرزشی قوی و عملکرد الکتریکی برتر را ارائه می‌دهند. با محدوده فرکانسی تا 18 گیگاهرتز، مدل‌های ما از امتیاز استاندارد معمول 11 گیگاهرتز فراتر می‌روند. این کانکتورها سازگاری گسترده‌ای با انواع کابل‌های RF نشان می‌دهند و به طور گسترده در صنایعی مانند هوافضا، مهندسی هوافضا، سیستم‌های رادار، فناوری مایکروویو، ارتباطات دیجیتال و تجهیزات تست فرکانس بالا مورد استفاده قرار می‌گیرند.

ما در تولید راه‌حل‌های سفارشی N-type تخصص داریم و با نیازهای خاص مشتریان سازگار می‌شویم، چه به پیکربندی‌های مستقیم یا زاویه‌دار، طراحی‌های پنل‌مونت، شاسی‌مونت یا فلنج‌مونت نیاز داشته باشند.



مشخصات

توجه: داده‌های خاص مدل بر اساس داده‌های برگه مشخصات محصول است.

مشخصات الکتریکی
امپدانس 50 اهم
محدوده فرکانس DC~11GHz (حداکثر 18 گیگاهرتز)
ولتاژ نامی 1000VRMS* (حداکثر سطح دریا)
مقاومت ولتاژ دی الکتریک 1500VRMS* (حداکثر سطح دریا)
مقاومت عایق بزرگتر یا مساوی 5000M اهم
مقاومت مرکز هادی خارجی کمتر یا مساوی 0.5m اهم
هادی مرکزی کمتر یا مساوی 1.5m اهم
VSWR کمتر یا مساوی 1.3
مشخصات مواد و مکانیکی
هادی مرکزی نری برنج، آبکاری طلا
مادگی برنز فسفر، آبکاری طلا
کانتکت انعطاف پذیر برنز فسفر پسیو شده با نیکل اندود
پوسته / محفظه برنج فولاد ضد زنگ آبکاری طلا پسیو شده
گیره کابل برنج نیکل اندود
عایق PTFE
واشر لاستیک سیلیکونی
دوام 500 سیکل





نقشه دقیق

N 4-چاله فلنج Bolted Nickel Plated RF Coaxial Connector با مایکرو استریپ

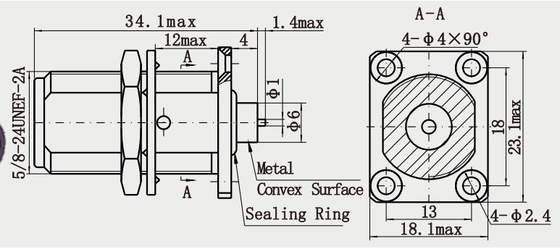

نقشه طرح کلی:

N 4-چاله فلنج Bolted Nickel Plated RF Coaxial Connector با مایکرو استریپ

ویژگی‌ها:

1. سازگاری محیطی
مقاومت در برابر لرزش و ضربه: ساختار قفل رزوه ای به طور موثری در برابر لرزش و ضربه مکانیکی مقاومت می کند و برای محیط های سخت (مانند هوافضا، تجهیزات صنعتی) مناسب است.
محدوده دما: معمولاً در محدوده -55 درجه سانتیگراد تا +125 درجه سانتیگراد پایدار است، برخی از محصولات درجه صنعتی در برابر دماهای شدید مقاوم هستند.
سطح حفاظت: طراحی ضد آب و ضد گرد و غبار اختیاری (مانند IP67/IP68)، مناسب برای محیط های بیرونی یا مرطوب.
2. سازگاری و انعطاف پذیری
سازگار با انواع کابل ها: می تواند با کابل های نیمه انعطاف پذیر، کابل های نیمه صلب، کابل های انعطاف پذیر و غیره مطابقت داشته باشد و سناریوهای مختلف کاربردی (مانند ابزارهای تست، ایستگاه های پایه، سیستم های رادار) را پوشش دهد.
سفارشی سازی: نوع رابط، محدوده فرکانس، مواد (مانند فولاد ضد زنگ مقاوم در برابر خوردگی)، عملیات سطح (مانند آبکاری طلا، آبکاری رودیوم) و غیره را می توان بر اساس الزامات سفارشی کرد.



کاربردها:

1. صنعت و تحقیق
آزمایش مایکروویو و تحقیق و توسعه RF: از تست سیگنال فرکانس بالا و ادغام تجهیزات در محیط های آزمایشگاهی، مانند طراحی آنتن و تجزیه و تحلیل مواد پشتیبانی می کند14.
مرکز داده با کارایی بالا: برای پیوندهای RF با سرعت بالا بین سرورها و دستگاه های ارتباطی برای اطمینان از یکپارچگی سیگنال4.
2. سناریوهای ویژه دیگر
نظارت بی سیم در فضای باز: در سیستم های امنیتی، کانکتورهای نوع N از طریق طراحی ضد آب (مانند فلنج مونت) با باران و برف سازگار می شوند14.
کاربردهای توان بالا: مانند اجاق های مایکروویو، تجهیزات گرمایش RF، کانکتورهای N می توانند انتقال توان بالا را تحمل کنند14



کاتالوگ محصولات:

آداپتور RF
مونتاژ کابل RF
مهر و موم هرمتیک شیشه به فلز
کانکتور سری J30J
مفاصل دوار مایکروویو
آداپتور موجبر به کواکسیال
کانکتور RF SMA/SSMA
کانکتور RF SMP/SSMP
کانکتور RF MCX/MMCX
کانکتور RF TNC
کانکتور RF نوع N

کانکتورهای موج میلیمتری (2.4 میلی متر، 2.92 میلی متر)



بسته بندی و تحویل:

* کارتن صادراتی استاندارد
* طبق الزامات مشتریان



توجه:
ما بیش از 10,000 نوع کانکتور نوع N داریم، اگر کانکتور مورد استفاده شما یافت نشد، لطفاً با جزئیات با ما تماس بگیرید.ها .
