خط موج اتصال برتر به 2.92 نوع آداپتور کواکسیال تغذیه مستقیم BJ220
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | 2.92 آداپتور موج کواکسیال RF | توان موج پیوسته: | 2 وات |
|---|---|---|---|
| فرکانس: | (187.5/a)GHz~(285.7/a)GHz | مقاومت عایق: | ≥5000MΩ |
| درخواست: | ارتباط | مواد: | مس |
| محدوده دمای ذخیره سازی رتبه بندی شده: | -55 درجه سانتیگراد ~ 100 درجه سانتیگراد | محدوده دمای عملیاتی: | -65 درجه سانتیگراد تا +125 درجه سانتیگراد |
| برجسته کردن: | BJ220 آداپتور هدایت موج,2.92 نوع آداپتور هدایت موج,آداپتور موج هدایت مستقیم,2.92 Type Waveguide Adapter,Direct Feed Waveguide Adapter |
||

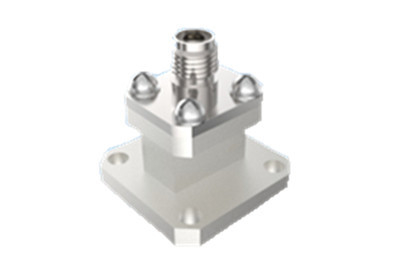

خط موج اتصال برتر به 2.92 نوع آداپتور کواکسیال تغذیه مستقیم BJ220
شرکت ما تبدیل کننده های موج هدایت هم محوری را برای فضاپیما تولید می کند، که در دو شکل ساختاری موجود است: تغذیه مستقیم و تغذیه جانبی.
این کنورترها به طیف گسترده ای از فرکانس ها از 5.3GHz تا 110GHz پاسخ می دهند. پورت های موجگرد مستطیل ارائه شده در انتهای موجگرد شامل اندازه های مختلف از جمله BJ70، BJ84، BJ100،BJ120، BJ140 ، BJ180 ، BJ220 ، BJ260 ، BJ320 ، BJ400 ، BJ500 ، BJ620 ، BJ740 ، و BJ900. در سمت هم محوری ، رابط ها با سری SMA ، سری 2.92mm ، سری 2.4mm و سری 1.85mm سازگار هستند ،از جملهبه ویژه، هر مدل به دقت طراحی شده است تا از عرض باند کامل نوع موجگرد مربوطه پشتیبانی کند.
ویژگی های اصلی تبدیل کننده های موج هدایت ما شامل ساختارهای قوی، ابعاد بیرونی جمع و جور، عملکرد الکتریکی استثنایی همراه با ثبات بالا،و طراحی سبک وزن (≤20 گرم)این ویژگی ها باعث شده است که آنها در کاربردهای مختلف فضاپیما مورد علاقه قرار گیرند و اتصال و عملکرد مطلوب را در محیط های هوافضا مورد نیاز تضمین کنند.
مشخصات:
توجه:دادهای خاص مدل بر اساس داده های موجود در ورق مشخصات محصول است.
| پارامترهای اصلی | |||
| قدرت موج مستمر | 2W | ||
| محدوده فرکانس | (187.5/a) گیتز~(285.7/a) گیتز،a ابعاد طرف دراز پورت موج | ||
| محدوده دمای عملیاتی | -65°C تا +125°C | ||
| مقاومت عایق | ≥5000MΩ | ||
| سایر | |||
| ضخامت پوشش | ضخامت لایه طلا در مرکز تماس ≥1.27μm | ||
| خشکی پوشش | اسید نیتریک رقیق شده | در ظرفی شفاف با وزن مشخص 1.316 (در دمای 25°C±3°C) ، 30 ثانیه | |
| اسید نیتریک متمرکز | غلظت 68٪ خالص تجزیه و تحلیل در ظرف در 25 °C ± 3 °C، 20 دقیقه | ||
| درجه حرارت ذخیره سازی درجه حرارت محدوده | -55°C تا +100°C | ||

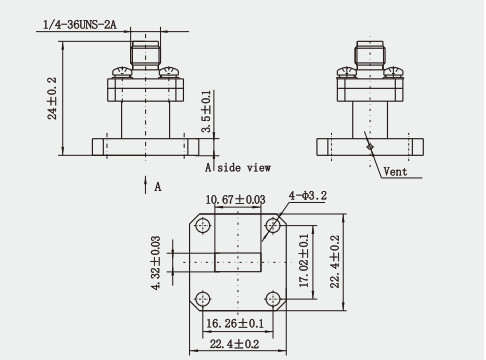

طرح طرح:(ملی متر)
ویژگی ها:
1سازگاری خوب: علیرغم شباهت ابعاد بین کانکتورهای کواکسیال 2.92 میلی متر و کانکتورهای SMA و 3.5 میلی متر،آنها در زمینه هایی مانند فرکانس حداکثر و مواد دی الکتریک عایق متفاوت هستند.، بنابراین باید هنگام ارتباط آنها با یکدیگر برای توجه به اثرات احتمالی عملکرد احتیاط شود.
2عملکرد الکتریکی عالی: تبدیل کننده های موج به 2.92 هم محوری دارای عملکرد الکتریکی عالی هستند، به عنوان مثال از دست دادن بازگشت بیشتر از 16 دی بی،که به این معنی است که آنها در هنگام انتقال سیگنال یکپارچگی سیگنال بالا را حفظ می کنند..
3طیف گسترده ای از برنامه های کاربردی: Waveguide به 2.92 تبدیل کواکسیال به طور گسترده ای در انواع سیستم های رادار، تجهیزات آزمایش، و سیستم های سیگنالینگ مترو و فرودگاه، و غیره استفاده می شود.این کاربردهای دارای الزامات بسیار بالایی برای انتقال سیگنال هستند.، و نیاز به کنورترهای با عملکرد بالا و قابلیت اطمینان بالا دارند.
کاربرد:
1تجهیزات آزمایش: در سیستم های آزمایش و اندازه گیری مایکروویو،برای اتصال ابزار آزمایش به تجهیزات تحت آزمایش، برای اطمینان از انتقال دقیق سیگنال آزمایش، از کنورترهای هم محوری Waveguide استفاده می شود..
2سیستم های مایکروویو پزشکی: در تجهیزات درمانی مایکروویو پزشکی، 2.92 تبدیل کننده های کواکسیال هدایت موج برای تبدیل سیگنال خروجی کواکسیال تجهیزات مایکروویو درمانی به یک شکل هدایت موج مناسب برای درمان بیمار استفاده می شود.
3موسسات تحقیقاتی: در آزمایشگاه های مایکروویو موسسات تحقیقاتی، 2.92 Waveguide Coaxial Converter یک ابزار مهم برای آزمایش های مایکروویو و آموزش است.که برای اتصال تجهیزات و ابزار مایکروویو مختلف استفاده می شود.
