هدایت موج با کارایی بالا به 2.92 نوع آداپتور کواکسیال تغذیه مستقیم BJ180
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | 2.92 آداپتور موج کواکسیال RF | توان موج پیوسته: | 2 وات |
|---|---|---|---|
| فرکانس: | (187.5/a)GHz~(285.7/a)GHz | مقاومت عایق: | ≥5000MΩ |
| درخواست: | ارتباط | مواد: | مس |
| محدوده دمای ذخیره سازی رتبه بندی شده: | -55 درجه سانتیگراد ~ 100 درجه سانتیگراد | محدوده دمای عملیاتی: | -65 درجه سانتیگراد تا +125 درجه سانتیگراد |
| برجسته کردن: | 2.92 نوع آداپتور هدایت موج,آداپتور هدایت موج با کارایی بالا,BJ180 آداپتور هدایت موج,High Performance Waveguide Adapter,BJ180 Waveguide Adapter |
||

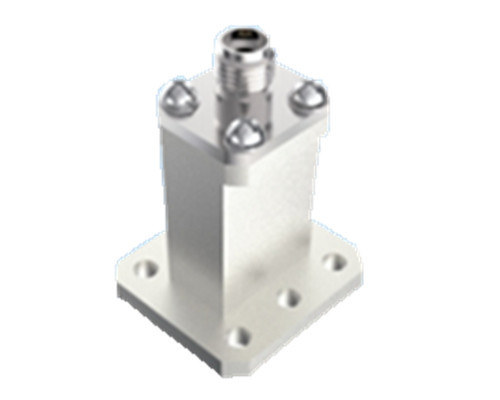

هادی موج با کارایی بالا به 2.90 نوع آداپتور کواکسیال تغذیه مستقیم BJ180
مبدل های موجگرد هم محوری برای فضاپیمای تولید شده توسط شرکت ما به دو شکل ساختاری تقسیم می شوند، تغذیه مستقیم و تغذیه جانبی.
کنورترهای موجگرد هم محوری برای فضاپیما به تغذیه مستقیم و تغذیه جانبی تقسیم می شوند، با محدوده فرکانس 5.3GHz تا 110GHz.
پورت های موجگرد مستطیل در انتهای موجگرد BJ70، BJ84، BJ100، BJ120، BJ140، BJ180، BJ220، BJ260، BJ320، BJ400، BJ500، BJ620، BJ740، BJ900،رابط انتهای هم محوری با سری SMA، 2.92 سری، 2.4 سری، 1.85 سری، و غیره هر محصول پورت موج هدایت کننده عرض باند کامل موج هدایت کننده را پوشش می دهد.
هر نوع محصول پورت موج هدایت کننده پهنای باند کامل موج هدایت کننده را پوشش می دهد و محصولات دارای ساختار قابل اعتماد، ابعاد خارجی کوچک، عملکرد الکتریکی عالی و ثبات هستند.و وزن کم (≤20g)، و غیره آنها به طور گسترده ای در انواع مختلف فضاپیما استفاده شده است.
مشخصات:
توجه:دادهای خاص مدل بر اساس داده های موجود در ورق مشخصات محصول است.
| پارامترهای اصلی | |||
| قدرت موج مستمر | 2W | ||
| محدوده فرکانس | (187.5/a) گیتز~(285.7/a) گیتز،a ابعاد طرف دراز پورت موج | ||
| محدوده دمای عملیاتی | -65°C تا +125°C | ||
| مقاومت عایق | ≥5000MΩ | ||
| سایر | |||
| ضخامت پوشش | ضخامت لایه طلا در مرکز تماس ≥1.27μm | ||
| خشکی پوشش | اسید نیتریک رقیق شده | در ظرفی شفاف با وزن مشخص 1.316 (در دمای 25°C±3°C) ، 30 ثانیه | |
| اسید نیتریک متمرکز | غلظت 68٪ خالص تجزیه و تحلیل در ظرف در 25 °C ± 3 °C، 20 دقیقه | ||
| درجه حرارت ذخیره سازی درجه حرارت محدوده | -55°C تا +100°C | ||

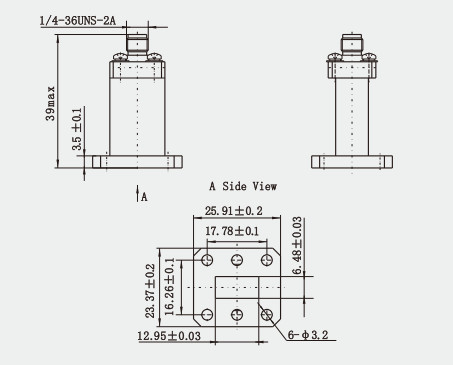

طرح طرح:(ملی متر)
ویژگی ها:
1سازگاری قوی: تبدیل کننده های کواکسیال Waveguide با بسیاری از انواع کابل های RF، از جمله کابل های نیمه جامد و کابل های انعطاف پذیر، سازگار هستند.که باعث می شود آن را به طور گسترده ای در کاربردهای عملی استفاده شود.
2طیف گسترده ای از برنامه های کاربردی: تبدیل کننده های هم محوری موج هدایت شده به طور گسترده ای در سیستم های آنتن، سیستم های ارتباطی مایکروویو، سیستم های رادار،تجهیزات آزمایش و زمینه های دیگر برای تحقق تبدیل انرژی بین رسانه های انتقال مختلفتبدیل انرژی با کارایی بالا: طراحی کنورتر هم محوری موج هدایت بر اساس تفاوت ویژگی های انتشار امواج الکترومغناطیسی در رسانه های انتقال مختلف است.و تبدیل انرژی با کارایی بالا بین خط موج و خط هم محوری را از طریق طراحی ساختاری معقول و انتخاب پارامترها تحقق می بخشد.
کاربرد:
1ارتباطات ماهواره ای: کنورترهای هم محوری موجگرد نیز در زمینه ارتباطات ماهواره ای قابل استفاده هستند.به خصوص زمانی که لازم است که خط هم محوری ایستگاه زمینی را با سیستم موج هدایت شده در ماهواره به هم متصل کنید..
2ارتباطات بی سیم و مایکروویو صنعتی: در ارتباطات بی سیم و کاربردهای مایکروویو صنعتی،برای اتصال اجزای RF مختلف برای انتقال و توزیع سیگنال کارآمد از کنورترهای هم محوری موج هدایت شده استفاده می شود.
3سیستم های آزمایش و اندازه گیری: در سیستم های آزمایش و اندازه گیری در میدان مایکروویو RF،برای اتصال ابزارهای آزمایش به دستگاه مورد آزمایش، برای اطمینان از دقت نتایج اندازه گیری، از کنورترهای هم محوری هدایت موج استفاده می شود..
کاتالوگ محصول
1.85 سری
2.4سری
2.92سری
SMAسری
سری SMP
سری SMPM
محصولات عایق شیشه ای
آداپتور موج هدایت هم محوری
توجه:
ما بیش از 10000 نوعکانکتور SMA، اگر کانکتور مورد استفاده شما یافت نمی شود، لطفا با جزئیات خود با ما تماس بگیرید.
