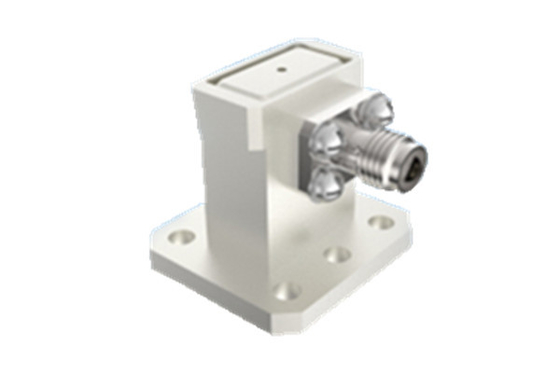

هدایت موج با کارایی بالا به 2.92 نوع آداپتور کواکسیال تغذیه جانبی BJ180
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | 2.92 آداپتور موج کواکسیال RF | توان موج پیوسته: | 2 وات |
|---|---|---|---|
| فرکانس: | (187.5/a)GHz~(285.7/a)GHz | مقاومت عایق: | ≥5000MΩ |
| درخواست: | ارتباط | مواد: | مس |
| محدوده دمای ذخیره سازی رتبه بندی شده: | -55 درجه سانتیگراد ~ 100 درجه سانتیگراد | محدوده دمای عملیاتی: | -65 درجه سانتیگراد تا +125 درجه سانتیگراد |
| برجسته کردن: | BJ180 آداپتور کواکسیال تغذیه جانبی,آداپتور کواکسیال تغذیه جانبی با عملکرد بالا,2.92 نوع آداپتور کواکسیال تغذیه جانبی,High Performance Side Feed Coaxial Adapter,2.92 Type Side Feed Coaxial Adapter |
||
هدایت موج با کارایی بالا به 2.90 نوع آداپتور کواکسیال تغذیه جانبی BJ180
مبدل های موجگرد هم محوری برای فضاپیمای تولید شده توسط شرکت ما به دو شکل ساختاری تقسیم می شوند، تغذیه مستقیم و تغذیه جانبی.
کنورترهای موجگرد هم محوری برای فضاپیما به تغذیه مستقیم و تغذیه جانبی تقسیم می شوند، با محدوده فرکانس 5.3GHz تا 110GHz.
پورت های موجگرد مستطیل در انتهای موجگرد BJ70، BJ84، BJ100، BJ120، BJ140، BJ180، BJ220، BJ260، BJ320، BJ400، BJ500، BJ620، BJ740، BJ900،رابط انتهای هم محوری با سری SMA، 2.92 سری، 2.4 سری، 1.85 سری، و غیره هر محصول پورت موج هدایت کننده عرض باند کامل موج هدایت کننده را پوشش می دهد.
هر نوع محصول پورت موج هدایت کننده پهنای باند کامل موج هدایت کننده را پوشش می دهد و محصولات دارای ساختار قابل اعتماد، ابعاد خارجی کوچک، عملکرد الکتریکی عالی و ثبات هستند.و وزن کم (≤20g)، و غیره آنها به طور گسترده ای در انواع مختلف فضاپیما استفاده شده است.
مشخصات:
توجه:دادهای خاص مدل بر اساس داده های موجود در ورق مشخصات محصول است.
| پارامترهای اصلی | |||
| قدرت موج مستمر | 2W | ||
| محدوده فرکانس | (187.5/a) گیتز~(285.7/a) گیتز،a ابعاد طرف دراز پورت موج | ||
| محدوده دمای عملیاتی | -65°C تا +125°C | ||
| مقاومت عایق | ≥5000MΩ | ||
| سایر | |||
| ضخامت پوشش | ضخامت لایه طلا در مرکز تماس ≥1.27μm | ||
| خشکی پوشش | اسید نیتریک رقیق شده | در ظرفی شفاف با وزن مشخص 1.316 (در دمای 25°C±3°C) ، 30 ثانیه | |
| اسید نیتریک متمرکز | غلظت 68٪ خالص تجزیه و تحلیل در ظرف در 25 °C ± 3 °C، 20 دقیقه | ||
| درجه حرارت ذخیره سازی درجه حرارت محدوده | -55°C تا +100°C | ||

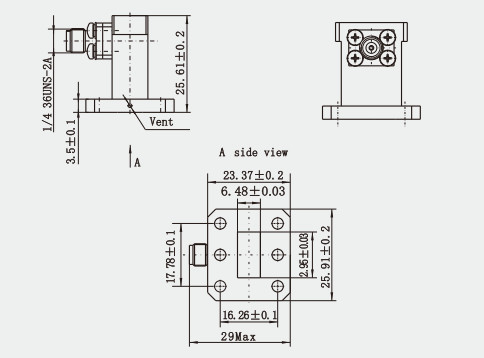

طرح طرح:(ملی متر)
ویژگی ها:
1تبدیل انرژی با کارایی بالا: طراحی کنورتر هم محوری موج هدایت بر اساس تفاوت ویژگی های انتشار امواج الکترومغناطیسی در رسانه های انتقال مختلف است.و تبدیل انرژی با کارایی بالا بین خط موج و خط هم محوری را از طریق طراحی ساختاری معقول و انتخاب پارامترها تحقق می بخشد.
2پهنای باند گسترده: کنورتر هم محوری موج هدایت دارای پهنای باند گسترده ای است که می تواند محدوده فرکانس از DC تا باند موج میلی متری و حتی بالاتر را پوشش دهد.
3• از دست دادن ورودی کم: تبدیل کننده های هم محوری موج هدایت کننده در طول فرآیند تبدیل از دست دادن ورودی کم دارند، به این معنی که سیگنال در طول فرآیند تبدیل انرژی کمتری از دست می دهد،کمک به حفظ یکپارچگی و قدرت سیگنال.
4VSWR پایین: VSWR اندازه گیری درجه تطابق خطوط انتقال است. تبدیل کننده های هم محوری موج هدایت کننده دارای VSWR پایین هستند.که نشان دهنده عملکرد مناسبی است و بازتاب و تحریف سیگنال را کاهش می دهد.
5ساختارهای مختلف: کنورترهای هم محوری هدایت موج دارای ساختارهای مختلفی هستند، مانند کنورتر هم محوری هدایت موج 90 درجه ارتگونال و کنورتر هم محوری هدایت موج 180 درجه پایان یافته،که می تواند با توجه به الزامات مختلف برنامه انتخاب شود.
کاربرد:
1تجهیزات و سیستم های مایکروویو: در تجهیزات مایکروویو، تبدیل کننده های کواکسیال هدایت موج برای اتصال خطوط انتقال مختلف مانند خطوط کواکسیال و لوله های هدایت موج استفاده می شود.برای انتقال سیگنال کارآمداین به طور گسترده ای در سیستم های مایکروویو مختلف مانند آنتن ها، فرستنده ها، گیرنده ها و تجهیزات پایانی حامل استفاده می شود.
2سیستم رادار: در سیستم رادار، کنورتر هم محوری موجگرد یک دستگاه مهم تبدیل منفعل است که برای اتصال بخش های مختلف رادار برای اطمینان از انتقال سیگنال پایدار استفاده می شود.
3ارتباطات ماهواره ای: کنورترهای هم محوری موجگرد نیز در زمینه ارتباطات ماهواره ای قابل استفاده هستند.به خصوص زمانی که لازم است که خط هم محوری ایستگاه زمینی را با سیستم موج هدایت شده در ماهواره به هم متصل کنید..
