آداپتور موجبر به کواکسیال SMA مادگی 11.9 گیگاهرتز - 18 گیگاهرتز WR62 BJ140 SMA-BJ140-KF
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | راهنمای موج WR62 به آداپتورهای کواکسیال | مواد: | برنج |
|---|---|---|---|
| محدوده فرکانس: | 11.9-18 گیگاهرتز | رابط: | SMA |
| VSWR: | 1.30 | امپدانس: | 50 اهم |
| اندازه موجبر: | WR62,BJ140 | سبک بدن: | زاویه راست |
| برجسته کردن: | SMA Waveguide To Adapter Coaxial, WR62 BJ140 Waveguide to SMA Adapter, 18GHz Waveguide Coaxial Adapter,WR62 BJ140 Waveguide To SMA Adapter,18GHz Coaxial Waveguide Adapters |
||
WR62 BJ140 به آداپتور کواکسیال SMA ماده از نوع موجبر 11.9GHz~18GHz
فرکانسآداپتورهای موجبر به کواکسیالتوسط پردازش شده استElite Electronic (ELT) پوشش میدهد5.4GHz-110GHz. با قابلیت اطمینان بالا، اندازه کوچک و عملکرد عالی، به طور گسترده در اندازهگیری مایکروویو و تجهیزات موج میلیمتری استفاده میشود. موجبر دارایموجبرهای مستطیلی استاندارد و دو لبه، و موجبرهای غیر استاندارد را میتوان با توجه به نیاز کاربر سفارشی کرد. رابط اتصال انتهایی کواکسیال شاملN، TNC، SMA، SMP، 3.5mm، K (2.92mm)، 2.4mm، 1.85mm، 1.0mm و میکرو استریپ. آداپتورهای موجبر به کواکسیال به دو نوع تقسیم میشوند: پرتاب انتهایی و پرتاب زاویه راست از جهتگیری رابط. در میان آنها، نوع پرتاب RA نیز میتواند به عنوانیک ساختار با توان بالا.
مشخصاتSMA/BJ140-KF:
| نام محصول | آداپتورهای کواکسیال WR62 به SMA |
| شماره مدل | SMA/BJ140-KF |
| نوع کواکسیال | SMA |
| اندازه موجبر | WR62 |
| سبک بدنه | زاویه راست |
| محدوده فرکانس | 11.9-18GHz |
| امپدانس SMA | 50 اهم |
| VSWR | 1.30 |
مزایا:
-آداپتورهای موجبر ما دارای قابلیت اطمینان بالا، اندازه کوچک و عملکرد عالی و غیره هستند که باعث میشود به طور گسترده در اندازهگیری مایکروویو و دستگاههای موج میلیمتری و غیره استفاده شوند.
نقشه شماتیک شماره مدل SMA/BJ140-KF:

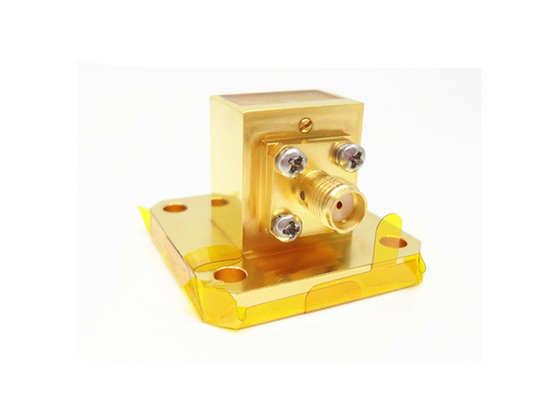

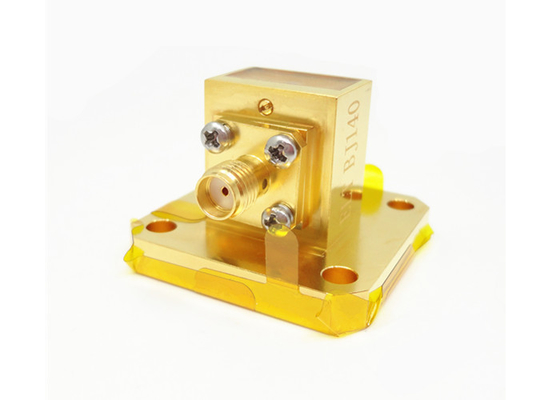

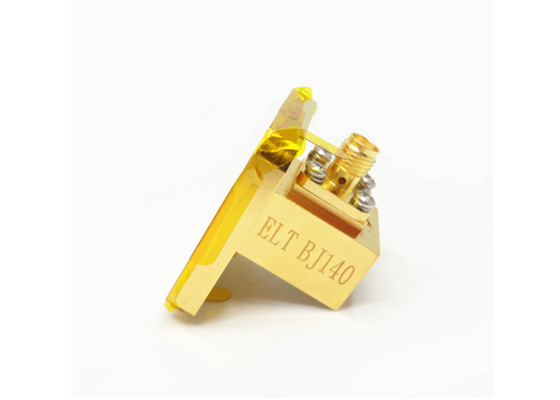

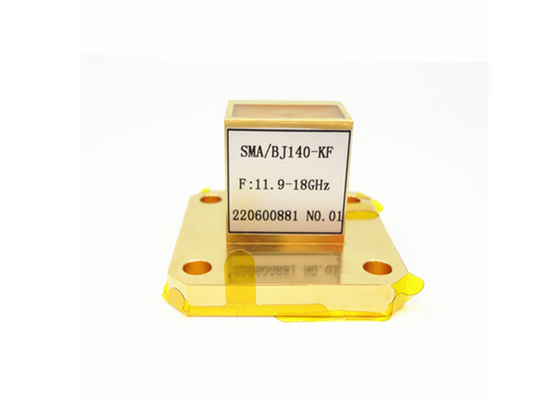

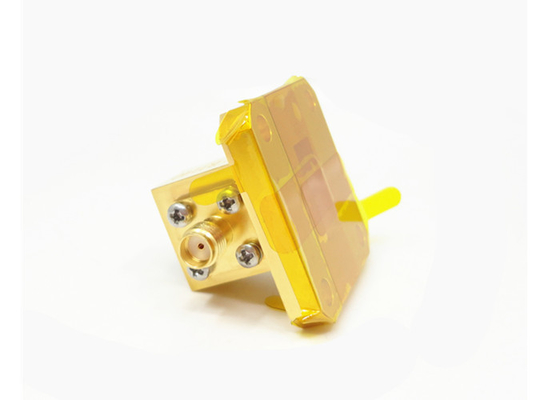

تصاویرWR62 BJ140 به آداپتور کواکسیال SMA ماده SMA/BJ140-KF:
فهرستآداپتورهای کواکسیال موجبر به SMA:
| شماره مدل | توضیحات | توجه |
| SMA/BJ100-KFE2 | آداپتورهای پرتاب انتهایی WR90(BJ100) به SMA ماده | BJ100=WR90 |
| SMA/BJ100-KF6 | آداپتورهای زاویه راست SMA نر WR90(BJ100) | |
| SMA/BJ120-KFE | آداپتورهای پرتاب انتهایی WR75(BJ120) به SMA ماده | BJ120=WR75 |
| SMA/BJ120-KF6 | آداپتورهای زاویه راست SMA ماده WR75(BJ120) | |
| SMA/BJ140-KFE | آداپتورهای پرتاب انتهایی WR62(BJ140) به SMA ماده | BJ140=WR62 |
| SMA/BJ140-KF15 | آداپتورهای زاویه راست SMA ماده WR62(BJ140) | |
| SMA/BJ180-KFE5 | آداپتورهای پرتاب انتهایی WR51(BJ180) به SMA ماده | BJ180=WR51 |
| SMA/BJ180-KF2 | آداپتورهای زاویه راست SMA ماده WR51(BJ180) |
مراجع متقابل استاندارد موجبر
| استاندارد چینی | استاندارد بینالمللی | محدوده فرکانس (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
Waveguide to Coax Adapter-ELT 2024.pdf
توجه:
ما بیش از 1000 نوعآداپتورهای موجبر به کواکسیالبرای انتخاب داریم، اگر آداپتوری که استفاده میکنید یافت نشد، لطفاً با جزئیات خود با ما تماس بگیرید.ابعاد ODM استقبال میشود.
