K2.92mm WR34 BJ260 موج هدایت کننده به آداپتور هم محوری زنانه 21.7GHz - 33GHz K / BJ260-KF8
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | راهنمای موج WR34 به آداپتورهای کواکسیال | مواد: | مس |
|---|---|---|---|
| محدوده فرکانس: | 21.7-33 گیگاهرتز | کانکتور: | K2.92 میلی متر |
| VSWR: | 1.30 | مقاومت: | 50 اهم |
| اندازه موجبر: | WR34، BJ260 | استایل بدن: | زاویه راست |
| برجسته کردن: | K2.92mm Waveguide to Coaxial Adapter, Waveguide to Coaxial Adapter 33GHz, Female Cable Coaxial Adapter,Waveguide To Coaxial Adapter 33GHz,Female Coaxial Cable Adapter |
||
WR34 BJ260 تا K2.92mm موج زنانه به آداپتور کوکس 21.7GHz ~ 33GHz
تعداد مواردآداپتورهای موج هدایت کننده به کوکسکه توسطالیت الکترونیک(پوشش ELT5.4GHz تا 110GHzبا قابلیت اطمینان بالا، اندازه کوچک و عملکرد عالی، به طور گسترده ای در اندازه گیری مایکروویو و تجهیزات موج میلی متری استفاده می شود.لوله های مستطیل و دوگانه استاندارد، و موج های غیر استاندارد می توانند با توجه به نیازهای کاربر سفارشی شوند. رابط اتصال پایانی هم محوری شاملN، TNC، SMA، SMP، 3.5mm، K (2.92mm) ، 2.4mm، 1.85mm، 1.0mm و مایکروستریپآداپتورهای موجگرد به کوکس به دو نوع تقسیم می شوند: شروع پایان و شروع زاویه راست از جهت گیری رابط. در میان آنها، نوع راه اندازی RA نیز می تواند به عنوانساختاری با قدرت بالا.
مشخصاتK/BJ260-KF8:
| نام محصول | WR34 موج راهنما به 2.92mm آداپتورهای کواکسیال |
| شماره مدل | K/BJ260-KF8 |
| نوع کواکسیال | K2.92mm |
| اندازه موج راهنما | WR34 |
| سبک بدن | زاويه راست |
| محدوده فرکانس | 21.7-33GHz |
| مقاومت SMA | 50 اوم |
| VSWR | 1.30 |
مزایا:
-آداپتورهای موجگرد ما قابلیت اطمینان بالا، اندازه کوچک و عملکرد عالی و غیره دارند، که باعث می شود آنها به طور گسترده ای در اندازه گیری مایکروویو و دستگاه های موج میلی متری و غیره مورد استفاده قرار گیرند.
طرح طرح مدل شمارهK/BJ260-KF8:

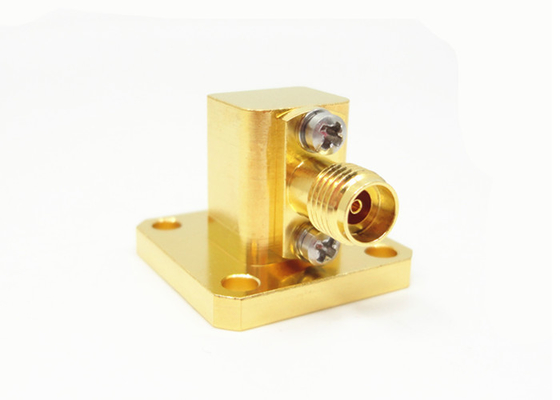

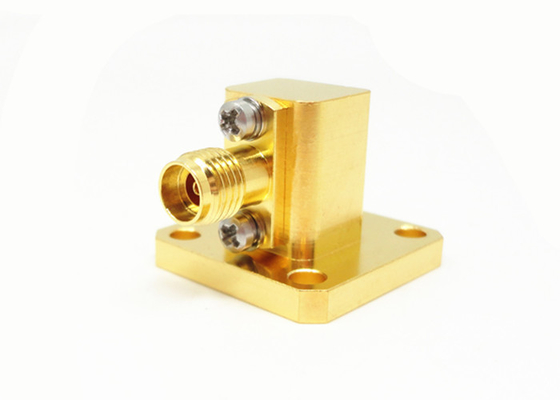

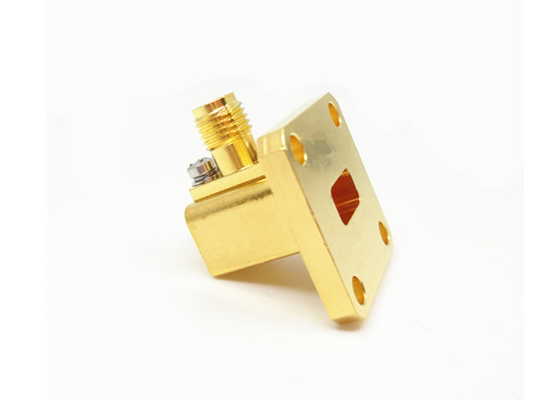

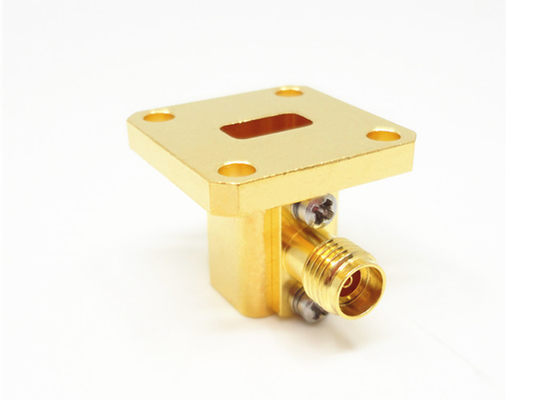

عکس ازWR34 BJ260 به 2.92mm موج زنانه به آداپتور کوکسK/BJ260-KF8:
فهرستراهنمای موج به آداپتورهای کواکسیال 2.92 میلی متری:
| شماره مدل | توضیحات | یادداشت |
| K/BJ220-KFE7 | WR42 ((BJ220) به 2.92mm آداپتورهای پرتاب خاتمی | BJ220=WR42 |
| K/BJ220-KF6 | WR42 ((BJ220) به 2.92mm آداپتورهای زاویه راست نر | |
| K/BJ260-KFE5 | WR34 ((BJ260) به آداپتورهای پرتاب 2.92 میلی متری | BJ260=WR34 |
| K/BJ260-KF8 | WR34 ((BJ260) به 2.92mm آداپتورهای زاویه راست زنانه | |
| K/BJ320-KFE9 | WR28 ((BJ320) به آداپتورهای پرتاب 2.92mm | BJ320=WR28 |
| K/BJ320-KF22 | WR28 ((BJ320) به 2.92mm آداپتورهای زاویه راست زنانه |
مرجع متقابل استانداردهای موج هدایت
| استانداردهای چینی | استانداردهای بین المللی | محدوده فرکانس (GHz) |
| BJ84 | WR112 | 6.57 تا 999 |
| BJ100 | WR90 | 8.20 تا 125 |
| BJ120 | WR75 | 9.84 تا 150 |
| BJ140 | WR62 | 11.9 تا 180 |
| BJ180 | WR51 | 14.5 تا 220 |
| BJ220 | WR42 | 17.6 تا 267 |
| BJ260 | WR34 | 21.7~330 |
| BJ320 | WR28 | 26.3 تا 400 |
| BJ400 | WR22 | 32.9 تا 501 |
| BJ500 | WR18 | 39.2 تا 596 |
| BJ620 | WR14 | 49.8 تا 758 |
| BJ740 | WR12 | 60.5 تا 919 |
| BJ900 | WR10 | 73.8 تا 112 |
راهنمای موج به آداپتور کوکس-ELT 2024.pdf
توجه:
ما بیش از 1000 نوعراهنمای موج به آداپتورهای هم محوریبرای انتخاب، اگر آداپتور مورد استفاده شما یافت نمی شود، لطفا با جزئیات خود با ما تماس بگیرید.ابعاد ODM مورد استقبال است.
