WR42 K 2.92mm Waveguide به آداپتور هم محوری
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | موجبر به آداپتورهای کواکسیال | مواد: | کانکتور برنجی |
|---|---|---|---|
| محدوده فرکانس: | 17.6-26.7GHz | رابط: | 2.92 میلی متر (نوع K) |
| VSWR: | 1.25 | امپدانس: | 50 اهم |
| اندازه موجبر: | WR42 | سبک بدن: | زاویه راست |
| برجسته کردن: | آداپتور کابل کواکسیال,آداپتور زاویه سمت راست |
||

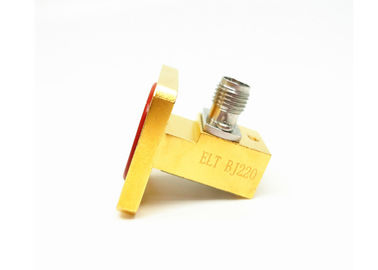

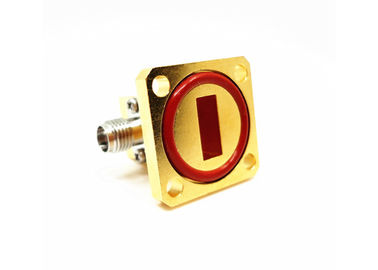

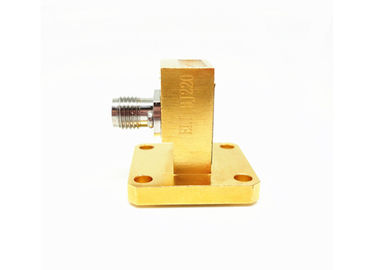

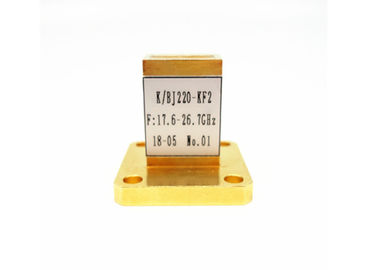

WR42 K 2.92mm Waveguide به آداپتور هم محوری
راهنمای موج به آداپتور هم محوریتولید شده توسطشرکت شیان الیت الکترونیک صنعتی، لمیتدبه دو ساختار تقسیم می شوند، زاویه راست و لوش انتهای. برای آخر هم محوری از آداپتورهای موج هدایت، ما می توانیم ارائه نوع N، TNC، SMA، 3.5mm، 2.4mm، SMP، SSMPو بسیاری از انواع دیگر. فرکانس آنها از 6.5GHz تا 50GHz است. مدل های موج هدایت ما از BJ84 تا BJ400 (wr112-wr22) می باشد.
علاوه بر این، ما می توانیمعادتآداپتورهای موجگرد هم محوری مطابق با نیاز ویژه مشتریان.
مشخصات:
| نام محصول | راهنمای موج به آداپتورهای هم محوری |
| نوع کواکسیال | 2.92mm ((نوع K)) |
| اندازه موج راهنما | WR42 |
| سبک بدن | زاويه راست |
| محدوده فرکانس | 17.6-26.7GHz |
| مقاومت SMA | 50 اوم |
| VSWR | 1.25 |
کاتالوگ- راهنمای موج به آداپتورهای هم محوری.pdf
مزایا:
-آداپتورهای موجگرد ما قابلیت اطمینان بالا، اندازه کوچک و عملکرد عالی و غیره دارند، که باعث می شود آنها به طور گسترده ای در اندازه گیری مایکروویو و دستگاه های موج میلی متری و غیره مورد استفاده قرار گیرند.
نقشه دقیق:
لیست موج راهنما2.92mm ((نوع K))آداپتورهای کواکسیال:
| شماره مدل | توضیحات | یادداشت |
| K/BJ220-KF2 | آداپتورهای زاویه راست زنانه WR42 تا K ((2.92mm) | BJ220=WR42 |
| K/BJ220-KF1 | آداپتورهای پرتاب پایان زنانه WR42 تا K ((2.92mm) | K=زنان |
| K/BJ260-KF | آداپتورهای زاویه راست زنانه WR34 تا K ((2.92mm) | BJ260=WR34 |
| K/BJ260-KF1 | WR34 به K ((2.92mm) آداپتورهای پرتاب انتهای زنانه | |
| K/BJ320-KF | آداپتورهای زاویه راست زنانه WR28 تا K ((2.92mm) | BJ320=WR28 |
| K/BJ320-KF1 | آداپتورهای پرتاب انتهای زنانه WR28 تا K ((2.92mm) | |
| K/BJ320-JF1 | آداپتورهای پرتاب سمت نر WR28 تا K ((2.92mm) | J=مرد |
| K/BJ400-KF1 | WR22 به K ((2.92mm) آداپتورهای پرتاب پایان زنانه | BJ400=WR22 |
| K/24JS18000-KF | WR24JS18000 به K ((2.92mm) آداپتورهای پرتاب انتهای زنانه |
مرجع متقابل استانداردهای موج هدایت
| استانداردهای چینی | استانداردهای بین المللی | محدوده فرکانس (GHz) |
| BJ84 | WR112 | 6.57 تا 999 |
| BJ100 | WR90 | 8.20 تا 125 |
| BJ120 | WR75 | 9.84 تا 150 |
| BJ140 | WR62 | 11.9 تا 180 |
| BJ180 | WR51 | 14.5 تا 220 |
| BJ220 | WR42 | 17.6 تا 267 |
| BJ260 | WR34 | 21.7~330 |
| BJ320 | WR28 | 26.3 تا 400 |
| BJ400 | WR22 | 32.9 تا 501 |
توجه:
ما بیش از 10000 نوعراهنمای موج به آداپتورهای هم محوریبرای انتخاب، اگر آداپتور مورد استفاده شما یافت نمی شود، لطفا با جزئیات خود با ما تماس بگیرید.ابعاد ODM مورد استقبال است.
