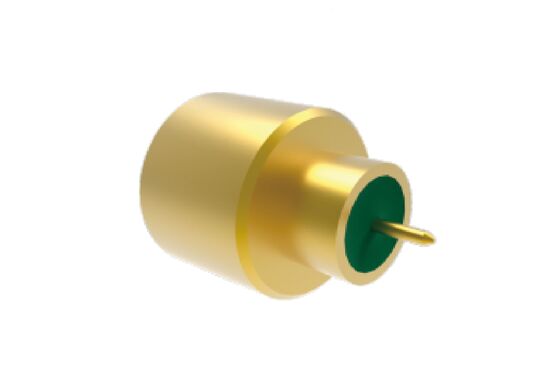

50Ω 40GHz SMP مهر و موم شده به طور هرمتیکی اتصال کننده پلاگین مرد برای PCB Solder اتصال کننده های RF هوافضا با IL پایین
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | SMP Bulkhead Aerospace RF Connectors | مدل: | SMP(M)-JHD432-S |
|---|---|---|---|
| محدوده فرکانس: | 0.3MHz-40GHz | امپدانس: | 50Ω |
| DWV: | 500 ولت | مقاومت عایق: | ≥5000MΩ |
| هادی مرکزی: | ≤6mΩ؛ آلیاژ کوار، روکش طلا | هادی بیرونی: | ≤3mΩ؛ آلیاژ کوار، روکش طلا |
| نرخ نشت: | <1.01325 x 10-3 PA · cm3/s | عایق ها: | شیشه ای |
| VSWR: | ≤1.35 | از دست دادن درج: | ≤0.4dB |
| دما: | -55 ~ 125 ℃ | ماندگاری: | 500 چرخه |
| برجسته کردن: | 50Ω SMP اتصال پلگ مرد,40GHz اتصال RF مهر و موم شده,کم ورودی از دست دادن اتصال جوش PCB |
||
کانکتور نری SMP مهر و موم شده هرمتیک 50 اهم 40 گیگاهرتز برای لحیم کاری PCB کانکتورهای RF هوافضا با IL کم
سری SMP کانکتورهای RF هوافضا مینیاتوری فشاری است. این سری دارای اندازه فشرده، وزن سبک و پهنای باند فرکانس عملیاتی گسترده است که حداکثر فرکانس عملیاتی آن تا 40 گیگاهرتز می‌رسد.کانکتور نری SMP دارای سه نوع رابط است: تمام فنری، فنری محدود و بوش صاف. این کانکتور از اتصال کور پشتیبانی می‌کند و امکان شناوری محوری و شعاعی ساختار اتصال را فراهم می‌آورد. به عنوان یکی از پرکاربردترین کانکتورهای کواکسیال RF، برای انتقال سیگنال RF و مایکروویو و همچنین سناریوهای نصب متراکم مدولار مناسب است. این کانکتور به طور گسترده در کاربردهای خودرویی، کشتی‌رانی و ماهواره‌ایکاربرددارد.
ویژگی‌های طراحی SMP کانکتورهای RF هوافضا
- طراحی فشرده
- عملیات باند فرکانسی تا 40 گیگاهرتز
- ساختار مستحکم برای قابلیت اطمینان، پیچ دیواره‌ای M5x0.5-6g
- در پیکربندی‌های مختلف موجود است: مستقیم، زاویه راست، دیواره‌ای، گزینه‌های نصب PCB و فلنج
- VSWR و افت درج کم
رابط کانکتورهای RF هوافضا SMP
کانکتور نری SMP مهر و موم شده هرمتیک برای لحیم کاری PCB شماره مدل: SMP(M)-JHD432-S (نوع بوش صاف)
نوع مشابه: کانکتور نری SMP مهر و موم شده هرمتیک برای لحیم کاری PCB SMP(M)-JHD169-F (نوع تمام فنری)
توجه: لطفاً برای مدل‌های مشابه بیشتر بر اساس کاربرد خود، کاتالوگ ما را بررسی کنید.
کاربردها
شرکت Xi'an Elite Electronics در راه‌حل‌های اتصال سیستماتیک برای صنایع نیازمند از جمله موارد زیر تخصص دارد:
- سیستم‌های هوافضا و هوانوردی
- تجهیزات ناوبری و رادار
- سیستم‌های ارتباطی
- ابزارهای اندازه‌گیری
- کاربردهای الکترونیکی
بسته‌بندی و حمل و نقل
هر کانکتور SMP کانکتورهای RF هوافضا به دقت بسته‌بندی می‌شود تا از محافظت در طول حمل و نقل اطمینان حاصل شود:
ما از خدمات پیک قابل اعتماد برای تحویل سریع استفاده می‌کنیم و اطلاعات ردیابی را پس از ارسال به مشتریان ارائه می‌دهیم.
برای اطلاعات بیشتر در مورد مدل‌های محصول مشابه، لطفاً کاتالوگ ما را بررسی کنید یا با تیم فروش ما در آدرس زیر تماس بگیرید:
