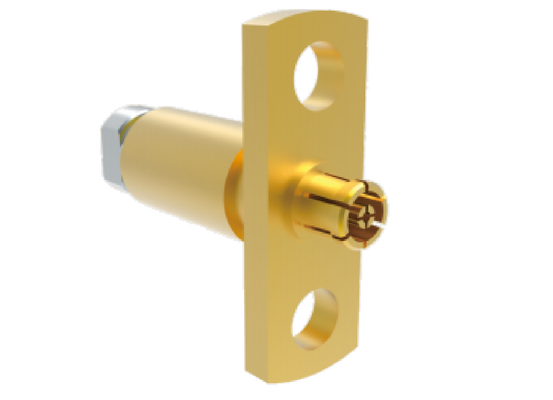

اتصالات RF هوافضا 50Ω 50 گیگاهرتز SMPM زن فلنجی جفت شده برای کابل کم تلفات 0.086
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | اتصالات RF هوافضا فلنج زن SMPM | مدل: | SMPM(M)-KFB2-17 |
|---|---|---|---|
| محدوده فرکانس: | 0.3MHz-50GHz | امپدانس: | 50Ω |
| DWV: | 500 ولت | مقاومت عایق: | ≥5000MΩ |
| هادی مرکزی: | ≤8mΩ؛ آلیاژ مس، روکش طلا | هادی بیرونی: | ≤3.5mΩ؛ آلیاژ مس، روکش طلا |
| عایق: | پیت | VSWR: | ≤1.45 |
| از دست دادن درج: | ≤0.4dB | کابل جفت گیری: | کم تلفات 0.086 کابل |
| دما: | -55 ~ 125 ℃ | ماندگاری: | 500 چرخه |
| برجسته کردن: | کانکتور مانت فلنج زن SMPM 50 گیگاهرتز,کانکتور RF هوافضا با امپدانس 50Ω,کانکتور SMPM کابل کم تلفات 0.086 |
||
کانکتور مادگی فلنجی SMPM 50 اهم 50 گیگاهرتز برای کابل کم تلفات 0.086 کانکتورهای RF هوافضا
کانکتور سری SMPM یک کانکتور RF کواکسیال مینیاتوری فشاری است. این کانکتور دارای اندازه فشرده (کوچکتر از سری SMP)، وزن کم و پهنای باند فرکانس عملیاتی وسیع، با حداکثر فرکانس عملیاتی تا 50 گیگاهرتز است.کانکتور نری در دو نوع رابط موجود است: تمام دندانه و سوراخ صاف. اتصال کور آن امکان شناوری محوری و شعاعی ساختار جفت شونده را فراهم می کند.این کانکتور برای انتقال سیگنال RF و مایکروویو و همچنین کاربردهای نصب متراکم مدولار مناسب است و به طور گسترده در زمینه های خودرو، کشتی و ماهواره مورد استفاده قرار می گیرد.
ویژگی های طراحی SMPM کانکتورهای RF هوافضا
- طراحی فشرده
- عملیات باند فرکانسی تا 40 گیگاهرتز
- ساختار مستحکم برای قابلیت اطمینان
- موجود در چندین پیکربندی: مستقیم، زاویه راست، دیواری، PCB و فلنجی
- VSWR و افت درج کم
رابط کانکتورهای RF هوافضا SMPM
کانکتور مادگی فلنجی SMPM 50 اهم 50 گیگاهرتز برای کابل کم تلفات 0.086 کانکتورهای RF هوافضا
شماره مدل: SMPM(M)-KFB2-17
داده های فنی:
| اقلام | SMPM(M)-KFB2-17 | |||
| محدوده فرکانس | 0.04 گیگاهرتز ~ 18 گیگاهرتز | 18 گیگاهرتز ~ 26.5 گیگاهرتز | 26.5 گیگاهرتز ~ 40 گیگاهرتز | 40 گیگاهرتز ~ 50 گیگاهرتز |
| VSWR | ≤ 1.25 | ≤ 1.3 | ≤ 1.35 | ≤ 1.45 |
| افت درج | ≤ 0.25dB | ≤ 0.3dB | ≤ 0.35dB | ≤ 0.45dB |
توجه: لطفاً برای اطلاعات بیشتر محصول آزادانه با فروش تماس بگیرید.
توجه: لطفاً کاتالوگ ما را برای مدل های مشابه بیشتر بر اساس کاربرد خود بررسی کنید.
کاربردهای کانکتورهای RF هوافضا
شرکت Xi'an Elite Electronics در راه حل های اتصال سیستماتیک برای صنایع نیازمند از جمله موارد زیر تخصص دارد:
- سیستم های هوافضا و هوانوردی
- تجهیزات ناوبری و رادار
- سیستم های ارتباطی
- ابزارهای اندازه گیری
- کاربردهای الکترونیکی
بسته بندی و حمل و نقل
هر کانکتور SMPM کانکتورهای RF هوافضا به دقت بسته بندی می شود تا از محافظت در طول حمل و نقل اطمینان حاصل شود:
ما از خدمات پیک قابل اعتماد برای تحویل سریع استفاده می کنیم و اطلاعات ردیابی را پس از حمل و نقل در اختیار مشتریان قرار می دهیم.
