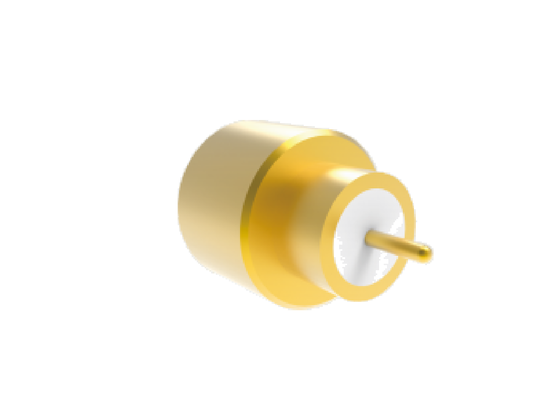

دوشاخه SMPM مهر و موم شده هرمتیکال 50Ω 40 گیگاهرتز برای لحیم کاری PCB با پین OD 2.18 میلی متری کانکتورهای RF هوافضا با اتلاف درج کم
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | کانکتورهای SMPM PCB Aerospace RF | مدل: | SMPM(MB)-JHD186-F |
|---|---|---|---|
| محدوده فرکانس: | 0.3MHz-40GHz | امپدانس: | 50Ω |
| DWV: | 500 ولت | مقاومت عایق: | ≥5000MΩ |
| هادی مرکزی: | ≤8mΩ؛ آلیاژ کوار، روکش طلا | هادی بیرونی: | ≤3.5mΩ؛ آلیاژ کوار، روکش طلا |
| عایق: | شیشه شفاف بی رنگ | VSWR: | ≤1.4 |
| از دست دادن درج: | ≤0.4dB | نرخ نشت: | ≤1.01325×10-3Pa·cm3/s |
| دما: | -55 ~ 125 ℃ | ماندگاری: | 500 چرخه |
| برجسته کردن: | کانکتور RF SMPM 40 گیگاهرتز,کانکتور لحیم PCB مهر و موم شده,کانکتور RF هوافضا با افت درج کم |
||
50Ω 40GHz پلاگین SMPM مهر و موم شده به طور کامل برای PCB Solder با پین OD 2.18mm اتصال RF هوافضا با از دست دادن ورودی کم
SMPM Aerospace RF Connectors یک کانکتور هم محوری RF فشرده است. دارای اندازه فشرده (کوچکتر از سری SMP) ، وزن کم و پهنای باند فرکانس عملیاتی گسترده است.با حداکثر فرکانس عملیاتی تا 50 گیگاهرتز.کانکتور مردانه در دو نوع رابط موجود است: باز کردن کامل و سوراخ صاف. اتصال متقابل کور آن باعث شناور شدن محوری و شعاعی ساختار جفت گیری می شود.این برای انتقال سیگنال RF و مایکروویو و همچنین برنامه های نصب متراکم ماژولار مناسب است و به طور گسترده ای در زمینه های حامل خودرو، حامل کشتی و ماهواره استفاده می شود.
ویژگی های طراحی SMPM از کانکتورهای RF فضانوردی
- طراحی جمع و جور
- کار در باند فرکانس تا 40GHz
- ساخت محکم برای قابلیت اطمینان
- در دسترس در پیکربندی های متعدد: راست، زاویه راست، پارادایز، PCB و گزینه های نصب فلنج
- خسارت VSWR و ورودی کم
رابط رابط کانکتورهای رادیویی هوافضا SMPM
50Ω 40GHz پلاگین SMPM مهر و موم شده کامل برای جوش PCB با پین OD 2.18mm اتصال دهنده های RF هوافضا با از دست دادن ورودی کم
شماره مدل: SMPM ((MB) - JHD186-F
مدل مشابه SMPM مهر و موم شده به صورت هرمیتیک: SMPM ((1.7) ((MB) - JHD303-F
توجه: لطفا برای اطلاعات بیشتر با فروش تماس بگیرید.
توجه: لطفاً برای مدل های مشابه تر با توجه به درخواست شما، از کاتالوگ ما دیدن کنید.
کاربرد کانکتورهای رادیویی فضانوردی
شیان الیت الکترونیک در راه حل های سیستماتیک اتصال به یکدیگر برای صنایع پرطلب تخصص دارد که شامل:
- سیستم های هوافضا و هواپیمایی
- تجهیزات ناوبری و رادار
- سیستم های ارتباطی
- ابزار اندازه گیری
- کاربرد الکترونیک
بسته بندی و حمل
هر یک از کانکتورهای RF هوافضا و فضانوردی SMPM با دقت بسته بندی شده اند تا حفاظت در طول حمل و نقل را تضمین کنند:
ما از خدمات کوریری قابل اعتماد برای تحویل سریع استفاده می کنیم، که مشتریان را با اطلاعات ردیابی در هنگام حمل و نقل فراهم می کند.
