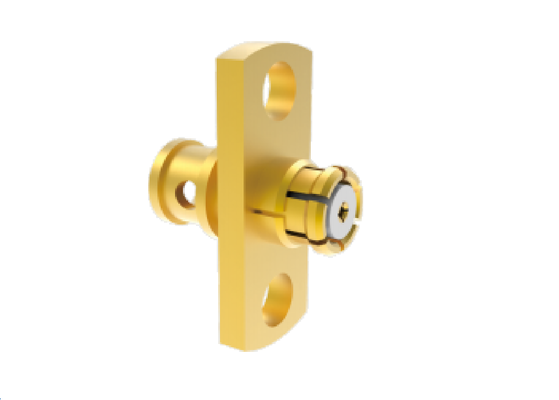

جک 50Ω 18 گیگاهرتز SMP جک 2 سوراخ فلنج اتصالات RF هوافضا جفت شدن برای کابل CXN3506
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | رابط کابل SMP | مدل: | SMP-KF506-25 |
|---|---|---|---|
| محدوده فرکانس: | 0.3 مگاهرتز - 18 گیگاهرتز | امپدانس: | 50Ω |
| DWV: | 500 ولت | مقاومت عایق: | ≥5000MΩ |
| هادی مرکزی: | ≤6mΩ؛ آلیاژ مس، روکش طلا | هادی بیرونی: | ≤3mΩ؛ آلیاژ مس، روکش طلا |
| عایق ها: | PTFE | کابل جفت گیری: | CNX3506 |
| VSWR: | ≤1.3 | از دست دادن درج: | ≤0.4dB |
| دما: | -55 ~ 125 ℃ | ماندگاری: | 500 چرخه |
| برجسته کردن: | کانکتور 50Ω 18GHz SMP RF,دو سوراخ فلنج اتصالات هوافضا,جک SMP برای کابل CXN3506 |
||
جک 50Ω 18 گیگاهرتز SMP جک 2 سوراخ فلنج اتصالات RF هوافضا جفت شدن برای کابل CXN3506
کانکتورهای سری SMP به عنوان اجزای اتصال کواکسیال کواکسیال مینیاتوری مینیاتوری، در طراحی چیدمان جمع و جور و پوشش فرکانس وسیع با حداکثر محدوده کاری 40 گیگاهرتز برجسته هستند. متفاوت از کانکتورهای RF رزوه ای سنتی، ساختار جفت گیری فشاری بدون زحمت با سه نوع قفل متمایز را برای پاسخگویی به نیازهای مختلف اتصالات اتخاذ می کند. طراحی تحمل شناور داخلی، جفتگیری آسان کور را امکانپذیر میکند و به طور موثر انحراف مونتاژ را در چند جهت جبران میکند. با سازگاری فوقالعاده برای چیدمان ماژول متراکم، این کانکتورهای فرکانس بالا، انتقال سیگنال مایکروویو با تلفات کم را تضمین میکنند، که به طور گسترده در ارتباطات سوار بر خودرو، رادار کشتی و تجهیزات ارتباطی هوافضای ماهوارهای برای اتصال پایدار در محیط سخت مورد استفاده قرار میگیرد.
ویژگی های طراحی SMP
- طراحی فشرده
- عملکرد باند فرکانس تا 40 گیگاهرتز
- ساخت و ساز ناهموار برای قابلیت اطمینان
- در پیکربندیهای مختلف موجود است: گزینههای نصب مستقیم، زاویه راست، دیواره، PCB و فلنج
- VSWR کم و از دست دادن درج
رابط اتصال دهنده های کواکسیال SMP RF
جک 50 Ω 18 گیگاهرتز SMP جک 2 حفره فلنج هوافضا RF اتصال دهنده برای کابل CXN3506، MF108A
شماره مدل: SMP-KF506-25 ( کابل OD2.3 mm )
اتصالات RF هوافضای زن مستقیم 50Ω 18 گیگاهرتز برای کابل CXN3506، MF108A
شماره مدل: SMP-K506-45 (کابل OD2.3 میلی متر)
توجه: لطفا کاتالوگ ما را برای مدل های مشابه با توجه به درخواست خود بررسی کنید.
برنامه های کاربردی
Xi'an Elite Electronics در راه حل های اتصال سیستماتیک برای صنایع تقاضا از جمله:
- سیستم های هوافضا و هوانوردی
- تجهیزات ناوبری و رادار
- سیستم های ارتباطی
- ابزار اندازه گیری
- برنامه های کاربردی الکترونیک
بسته بندی و حمل و نقل
هر کانکتور کابلی SMP 0.086 کانکتورهای RF هوافضا به دقت بسته بندی شده است تا از محافظت در طول حمل و نقل اطمینان حاصل شود:
ما از خدمات پیک قابل اعتماد برای تحویل سریع استفاده می کنیم و اطلاعات ردیابی را هنگام ارسال به مشتریان ارائه می دهیم.
برای اطلاعات بیشتر درباره مدل های محصول مشابه، لطفاً کاتالوگ ما را بررسی کنید یا با تیم فروش ما در آدرس زیر تماس بگیرید:
