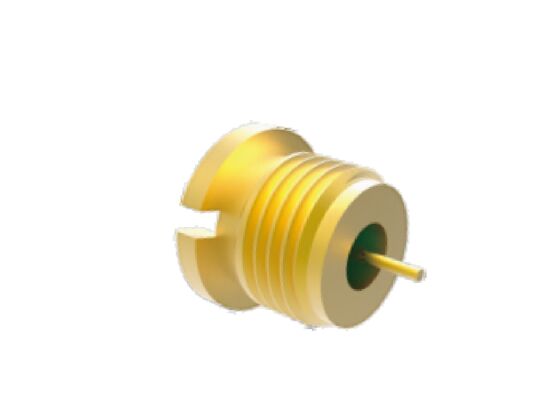

کانکتور 50Ω 40 گیگاهرتز هرمتیکی مهر و موم شده SMP کانکتور نر بالک کانکتورهای هوافضا RF با اتلاف درج کم
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | SMP Bulkhead Aerospace RF Connectors | مدل: | SMP(M)-JYD14G |
|---|---|---|---|
| محدوده فرکانس: | 0.3MHz-40GHz | امپدانس: | 50Ω |
| DWV: | 500 ولت | مقاومت عایق: | ≥5000MΩ |
| هادی مرکزی: | ≤6mΩ؛ آلیاژ کوار، روکش طلا | هادی بیرونی: | ≤3mΩ؛ آلیاژ کوار، روکش طلا |
| نرخ نشت: | <1.01325 x 10-3 PA · cm3/s | عایق ها: | شیشه ای |
| VSWR: | ≤1.35 | از دست دادن درج: | ≤0.4dB |
| دما: | -55 ~ 125 ℃ | ماندگاری: | 500 چرخه |
| برجسته کردن: | اتصال 50Ω 40GHz SMP پلگ نر,کانکتور RF هوافضا با مهر و موم,اتصال گره با ضرر ورودی کم |
||
کانکتور نری SMP با امپدانس 50 اهم و فرکانس 40 گیگاهرتز، کانکتور RF هوایی از نوع Bulkhead با افت درج کم
سری SMP یک کانکتور کواکسیال RF مینیاتوری از نوع فشاری است. این سری دارای اندازه فشرده، وزن کم و پهنای باند فرکانس عملیاتی وسیع است که حداکثر فرکانس عملیاتی آن تا 40 گیگاهرتز می‌رسد.کانکتور نری SMP دارای سه نوع رابط است: تمام قفل، قفل محدود و صاف.این کانکتور از اتصال کور پشتیبانی می‌کند و امکان شناوری محوری و شعاعی ساختار اتصال را فراهم می‌آورد. به عنوان یکی از پرکاربردترین کانکتورهای RF کواکسیال، برای انتقال سیگنال RF و مایکروویو و همچنین سناریوهای نصب متراکم ماژولار مناسب است. این کانکتور به طور گسترده در کاربردهای خودرویی، دریایی و ماهواره‌ایکاربرددارد.
ویژگی‌های طراحی کانکتورهای RF هوایی SMP
- طراحی فشرده
- عملیات باند فرکانسی تا 40 گیگاهرتز
- ساختار مستحکم برای اطمینان، کانکتور نری Bulkhead با پیچ M5x0.5-6g
- در پیکربندی‌های مختلف موجود است: مستقیم، زاویه راست، Bulkhead، گزینه‌های نصب PCB و فلنج
- VSWR و افت درج پایین
رابط کانکتورهای RF هوایی SMP
کانکتور نری Bulkhead SMP آب‌بندی شده مدل: SMP(M)-JYD14G
نوع مشابه: کانکتور نری Bulkhead SMP آب‌بندی شده SMP(M)-JYD150
توجه: لطفاً برای مدل‌های مشابه بیشتر بر اساس کاربرد خود، کاتالوگ ما را بررسی کنید.
کاربردها
شرکت Xi'an Elite Electronics در ارائه راه‌حل‌های اتصال سیستماتیک برای صنایع نیازمند تخصص دارد، از جمله:
- سیستم‌های هوافضا و هوانوردی
- تجهیزات ناوبری و رادار
- سیستم‌های ارتباطی
- ابزارهای اندازه‌گیری
- کاربردهای الکترونیکی
بسته‌بندی و حمل و نقل
هر کانکتور RF هوایی SMP با دقت بسته‌بندی می‌شود تا از محافظت آن در حین حمل و نقل اطمینان حاصل شود:
ما از خدمات پیک قابل اعتماد برای تحویل سریع استفاده می‌کنیم و اطلاعات ردیابی را پس از ارسال به مشتریان ارائه می‌دهیم.
برای اطلاعات بیشتر در مورد مدل‌های مشابه محصول، لطفاً کاتالوگ ما را بررسی کنید یا با تیم فروش ما در آدرس زیر تماس بگیرید:
