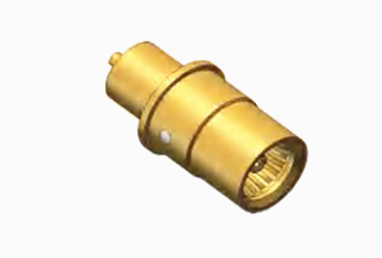

BMA زنانه مستقیم کنتاکتور کواکسیال RF با کارایی بالا با مایکروستریپ
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| Product name: | BMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| برجسته کردن: | کانکتور کواکسیال RF مستقیم زنانه,کانکتور کواکسیال RF با کارایی بالا,کانکتور کواکسیال RF مایکروستریپ,High Perfoemance RF Coaxial Connector,Microstrip RF Coaxial Connector |
||
BMA زنانه مستقیم کنتاکتور کواکسیال RF با کارایی بالا با مایکروستریپ
سری BMA یک دسته از کانکتورهای نابینا را تشکیل می دهد، که با دقت طراحی شده و مطابق با استانداردهای IEC1169-33 ساخته شده است.این کانکتورها تماس ثابت را تضمین می کنند و ویژگی های الکتریکی استثنایی دارندیک مزیت قابل توجه در توانایی آنها برای شناور محوری و شعاعی، همراه با حداقل فضای مورد نیاز برای جفت گیری و طراحی سبک است.که آنها را برای استفاده در جفت گیری کور کابینت های شاسی ایده آل می کندبه طور گسترده ای در اتصال ماژول در کابینت های شاسی استفاده می شود، کانکتورهای BMA قابلیت تعویض با همتایان بین المللی از همان نوع را ارائه می دهند.تسهیل تعامل و خروج سریعآنها در ایجاد اتصالات برای کابل های کواکسیال در تجهیزات رادیویی و ابزارها ماهر هستند.
مشخصات
توجه:دادهای خاص مدل بر اساس داده های موجود در ورق مشخصات محصول است.
| ویژگی های الکتریکی | ||
| مقاومت | 50 اوم | |
| محدوده فرکانس | DC~18GHz | |
| ولتاژ نامی | 250 VRMS (حداکثر سطح دریا) | |
| دی الکتریک مقاومت ولتاژ | 1000 VRMS (حداکثر سطح دریا) | |
| مقاومت عایق | ≥5000MOhm | |
| مقاومت تماس | هادی خارجی | ≤2mOhm |
| مدير مرکزي | ≤0.5mOhm | |
| VSMR | ≤1.3 | |
جزئیات محصول
| ویژگی های مواد و مکانیکی | |||
| راننده مرکز | مرد/پلاک | مس | زره دار |
| زنانه/سوکت | برنز Sn-P | زره دار | |
| تماس با مقاومت | برنزی بریلیوم | بر روی نیکل | |
| پوسته / محفظه | مس، فولاد ضد زنگ | بر روی نیکل | |
| عایق ها | PTFE | ||
| حلقه مهر | لاستیک سیلیکونی | ||
| دوام | 500 چرخه | ||
| تطابق با RoHS | آره |
| چرخه های جفت گیری | 500 چرخه |
| حفظ تماس | 10N دقیقه |
| نگه داشتن کابل | 100N دقیقه |
| نیروی جفت گیری | 0.6N حداکثر |
| نیروی جدا کردن | 0.6 N حداکثر |
مشخصات محیط زیست:
| دمای کار | -55 تا +155 درجه C |
| رتبه بندی IP (متزامن) | IP64 |
ویژگی ها:
1. آسان برای اتصال: رابط رابط رابط BMA رابط هوا را اتخاذ می کند ، که می تواند به سرعت بدون استفاده از ابزار متصل و قطع شود و کارایی کار را بهبود بخشد.
2طیف گسترده ای از برنامه های کاربردی: کانکتورهای BMA به طور گسترده ای در اتصال های مختلف در محصولات کامل ماژولار استفاده می شوند، مانند پانل های با سرعت بالا و تراکم بالا،سیستم های سیگنال دیجیتال با سرعت بالا، سیستم های رادار آرایه فازی، backplanes RF و backplane assemblies، و غیره.
3. بسیار قابل سفارشی سازی: با توجه به الزامات مختلف برنامه ، کانکتورهای BMA می توانند با روش های نصب و طول کابل های مختلف سفارشی شوند تا نیازهای خاص استفاده را برآورده کنند.
کاربرد:
1تجهیزات الکتریکی برای اقدامات مقابله ای:
در سيستم مقابله اي الکترونيکي، ازش براي وصل کردن اطلاعات مختلف استفاده مي شودتجهیزات مزاحم کننده و ضد مزاحم کننده برای اطمینان از اینکه سیستم می تواند به طور طبیعی در محیط الکترومغناطیسی پیچیده کار کند و اثر و توانایی مقابله الکترونیکی را بهبود بخشد.
2ابزار آزمایش و اندازه گیری:
در ابزارهای آزمایش RF، کانکتورهای BMA می توانند برای اتصال تجهیزات تحت آزمایش و ابزارهای آزمایش مانند تحلیلگر شبکه بردار، تحلیلگر طیف و غیره استفاده شوند.برای اطمینان از انتقال دقیق سیگنال های آزمایش و دقت نتایج اندازه گیریخواص الکتریکی و مکانیکی عالی آن می تواند نیازهای آزمایش با دقت بالا را برآورده کند.
توجه:
ما بیش از 10،000 نوع از محصولات اتصال داریم (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), اگر کانکتور مورد استفاده شما یافت نمی شود،لطفاً با اطلاعات خود با ما تماس بگیرید.
