WR42 18-26.5GHz Waveguide به 2.92mm Right Angle Coaxial Adapter برای فضاپیما

تصویر بزرگ : WR42 18-26.5GHz Waveguide به 2.92mm Right Angle Coaxial Adapter برای فضاپیما بهترین قیمت

جزئیات محصول:

محل منبع:	چین
نام تجاری:	ELT (Elite)
گواهی:	ISO-9001-2015
شماره مدل:	ZH-P1H-3

پرداخت:

مقدار حداقل تعداد سفارش:	10PCS
قیمت:	negotiable
جزئیات بسته بندی:	کارتن استاندارد صادراتی
زمان تحویل:	در عرض 5-7 روز کاری (برای سهام)
شرایط پرداخت:	T/T، Western Union، L/C
قابلیت ارائه:	1,000،00 قطعه در ماه

مخاطب

توضیحات محصول جزئیات

نام محصول:	2.92 آداپتور موج کواکسیال RF	توان موج پیوسته:	2 وات
مقاومت عایق:	≥5000MΩ	محدوده فرکانس:	18-26.5 گیگاهرتز
مطابقت با روش رو:	آره	برنامه:	هوافضا
اندازه موجبر:	WR-42	VSWR:	≤1.25
از دست دادن ورودی:	≤0.25 دسی بل	وزن:	≤18 گرم
برجسته کردن:	BJ220 آداپتور هدایت موج,آداپتور هدایت موج با کارایی بالا,2آداپتور.92 میلی متری , High Performance Waveguide Adapter , 2.92mm Waveguide Adapter

WR42 18-26.5GHz تبدیل‌گر موج‌بر به کواکسیال زاویه‌دار 2.92mm برای فضاپیما

^{تبدیل‌گرهای موج‌بر به کواکسیال برای فضاپیما که توسط Elite Electronic تولید می‌شوند، به دو شکل ساختاری تقسیم می‌شوند: نوع راه‌اندازی انتهایی و نوع زاویه‌دار، با محدوده فرکانسی 5.3 گیگاهرتز تا 110 گیگاهرتز.}

^{پورت‌های موج‌بر مستطیلی در انتهای موج‌بر عبارتند از: WR137(BJ70)، WR112(BJ84)، WR90(BJ100)، WR75(BJ120)، WR62(BJ140)، WR51(BJ180)، WR42(BJ220)، WR34(BJ260)، WR28(BJ320)، WR22(BJ400)، WR18(BJ500)، WR14(BJ620)، WR12(BJ740)، WR10(BJ900).}

^{رابط انتهایی کواکسیال با سری SMA، سری 2.92، سری 2.4، سری 1.85 و غیره. هر محصول پورت موج‌بر، پهنای باند کامل موج‌بر را پوشش می‌دهد و محصولات دارای ساختار قابل اعتماد، ابعاد خارجی کوچک، عملکرد الکتریکی عالی و سازگاری، و وزن سبک (≤20 گرم) و غیره هستند. آنها به طور گسترده در انواع فضاپیماها استفاده شده‌اند.}

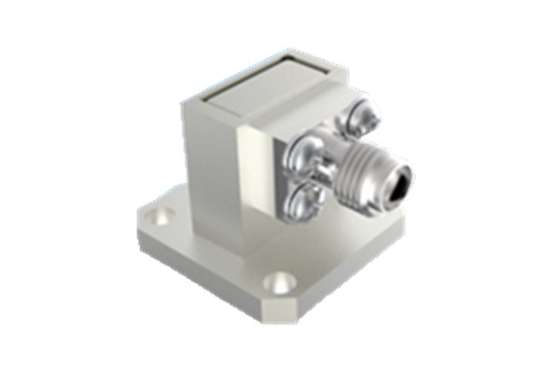

WR42 18-26.5GHz Waveguide به 2.92mm Right Angle Coaxial Adapter برای فضاپیما 0

مشخصات:

توجه: داده‌های خاص مدل بر اساس داده‌های موجود در برگه مشخصات محصول است.

پارامترهای اصلی
توان موج پیوسته		2W
محدوده فرکانس		(187.5/a)GHz~(285.7/a)GHz، a ابعاد ضلع بلند پورت موج‌بر است
محدوده دمای عملیاتی		-65°C~+125°C
مقاومت عایق		≥5000MΩ
سایر
ضخامت آبکاری		ضخامت لایه آبکاری طلا روی تماس مرکزی ≥1.27μm
تخلخل آبکاری	اسید نیتریک رقیق	در یک ظرف شفاف با وزن مخصوص 1.316 (دمای 25°C±3°C)، 30 ثانیه
	اسید نیتریک غلیظ	غلظت 68% خالص تحلیلی در یک ظرف در دمای 25°C±3°C، 20 دقیقه
محدوده دمای ذخیره‌سازی نامی		-55°C~+100°C

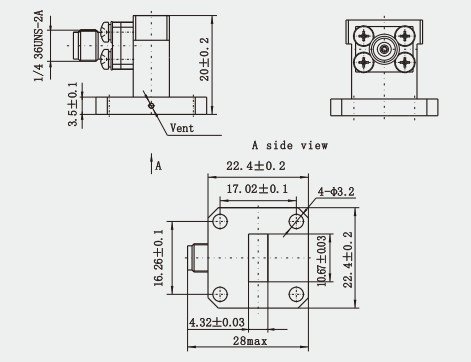

طرح کلی:(mm)

WR42 18-26.5GHz Waveguide به 2.92mm Right Angle Coaxial Adapter برای فضاپیما 1

ویژگی‌ها:

^{پهنای باند وسیع:تبدیل‌گرهای کواکسیال به 2.92 موج‌بر از طیف وسیعی از فرکانس‌ها پشتیبانی می‌کنند که آنها را برای طیف گسترده‌ای از کاربردهای مایکروویو و میلی‌متری سازگار می‌کند.}
^{افت درج کم:این تبدیل‌گرهای موج‌بر به کواکسیال برای بهینه‌سازی مسیر انتقال سیگنال و کاهش تلفات انرژی طراحی شده‌اند که باعث کاهش افت درج و بهبود راندمان کلی سیستم می‌شود.}
^{VSWR کم:VSWR (نسبت موج ایستاده) یک اندازه‌گیری مهم از درجه انعکاس سیگنال است. تبدیل‌گر کواکسیال به 2.92 موج‌بر دارای VSWR نسبتاً کوچکی است که نشان می‌دهد در باند فرکانسی عملیاتی کمتر بازتابنده است و قادر است سیگنال‌ها را از یک نوع خط انتقال به نوع دیگر به طور موثر تبدیل کند، بدون اینکه تداخل یا اعوجاج بیش از حد ایجاد کند.}
^{فشرده:اندازه نسبتاً کوچک کانکتور کواکسیال 2.92 میلی‌متری آن را در کاربردهای محدود به فضا مانند هوافضا و تجهیزات ارتباطی قابل حمل مفید می‌کند.}

کاربرد:

^{ارتباطات ماهواره‌ای:در سیستم‌های ارتباطات ماهواره‌ای، از تبدیل‌گرهای کواکسیال به 2.92 موج‌بر برای تبدیل سیگنال‌های کواکسیال از ایستگاه‌های زمینی به سیگنال‌های مناسب برای انتقال از طریق موج‌برها برای ارتباطات کارآمد با ماهواره‌ها استفاده می‌شود.}
^{سیستم‌های راداری:در سیستم‌های راداری، از این تبدیل‌گر موج‌بر به کواکسیال برای اتصال پورت‌های کواکسیال فرستنده‌ها و گیرنده‌های راداری به پورت‌های موج‌بر سیستم آنتن استفاده می‌شود تا از انتقال کارآمد سیگنال‌های راداری اطمینان حاصل شود.}
^{ارتباطات بی‌سیم:در ایستگاه‌های پایه ارتباطات بی‌سیم، از تبدیل‌گرهای کواکسیال به 2.92 موج‌بر برای تبدیل سیگنال‌های کواکسیال داخل ایستگاه پایه به سیگنال‌های انتقال مناسب برای سیستم‌های موج‌بر آنتن خارجی استفاده می‌شود.}

مراجع متقابل استانداردهای موج‌بر

استانداردهای چینی	استانداردهای بین‌المللی	محدوده فرکانس (گیگاهرتز)
BJ70	WR137	5.38~8.17
BJ84	WR112	6.57~9.99
BJ100	WR90	8.20~12.5
BJ120	WR75	9.84~15.0
BJ140	WR62	11.9~18.0
BJ180	WR51	14.5~22.0
BJ220	WR42	17.6~26.7
BJ260	WR34	21.7~33.0
BJ320	WR28	26.3~40.0
BJ400	WR22	32.9~50.1
BJ500	WR18	39.2~59.6
BJ620	WR14	49.8~75.8
BJ740	WR12	60.5~91.9
BJ900	WR10	73.8~112
