K2.92 فلانج زنانه فولاد ضد زنگ RF اتصال کواکسیال با مایکروستریپ برای ارتباطات

                  K2.92 فلانج زنانه فولاد ضد زنگ RF اتصال کواکسیال با مایکروستریپ برای ارتباطات

کانکتورهای امواج میلی متری نوع K ((2.92mm,SMK)این یکی از محبوب ترین کانکتورهای موج متر است. محدوده فرکانس گسترده تا 40GHz است. آنها می توانند با کانکتورهای SMA و 3.5mm جفت شوند.

این کانکتورهای K-type (2.92mm,SMK)استفاده از رابط هوا، که باعث می شود آنها را با اندازه کوچک، سبک در وزن و بسیار قابل اعتماد در اتصال، و غیره

کانکتورهای کواکسیال 50 Ohm با دقت بالا با رابط زنانه 2.92 میلی متر برای استفاده کلی در برنامه های RF و مایکروویو طراحی شده اند.این کانکتورهای با عملکرد بالا در طیف گسترده ای از سناریوهای آزمایش و اندازه گیری استفاده می شوند، از ارتباطات سلولی تا ارتباطات ماهواره ای، اطمینان از تطبیق مناسب تجهیزات و اتصال کابل ها.این کانکتورها ساخته شده اند تا در برابر استفاده مکرر مقاومت کنند. آنها شامل یک طراحی دی الکتریک هوا با یک پشتیبانی رسانای مرکز پلاستیکی با ضرر کم هستند.

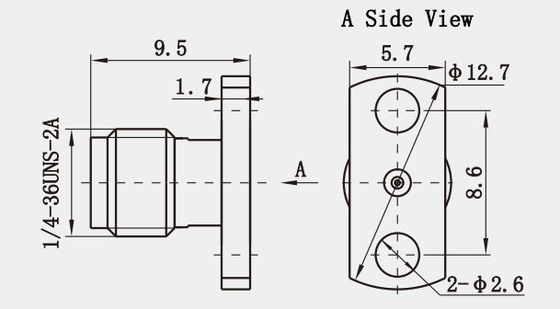

طرح طرح K2.92 فلنج زنانه فولادی فولادی فولادی فولادی فولادی فولادی فولادی فولادی فولادی فولادی فولادی(ملی متر):

مشخصاتK2.92 فلانج زنانه فولاد ضد زنگ RF اتصال کواکسیال با مایکروستریپ برای ارتباطات(mm):

توجه:دادهای خاص مدل بر اساس داده های موجود در ورق مشخصات محصول است.

ویژگی ها:

1. عملکرد الکتریکی:
   • مقاومت مشخص: 50Ω، که یک مانع استاندارد مشترک برای کانکتورهای هم محوری RF است و می تواند ثبات و تطابق سیگنال ها را در فرآیند انتقال تضمین کند.
   • سازگاری:
     • قابلیت تبادل: می تواند به طور متناوب با اتصال دهنده های SMA و 3.5mm جفت شود، که انعطاف پذیری و راحتی آن را در کاربردهای عملی افزایش می دهد.زمانی که کانکتور مربوطه به طور موقت در دسترس نباشد، لوازم جانبی مانند آداپتورها می توانند برای اتصال سری های مختلف کانکتورها استفاده شوند.
   • ویژگی های دیگر:
     • محیط هوا: استفاده از هوا به عنوان رسانه انتقال از مزایای خطوط انتقال هوایی استفاده می کند، که منجر به VSWR پایین و از دست دادن ورودی پایین می شود.
     • حلقه ی زمین گیری فلزی بلند: تماس متال به متال 360 درجه می تواند تحقق یابد، که عملکرد زمین و ثبات کانکتور را افزایش می دهد.
     • سازگاری با دما: می تواند به طور طبیعی در دمای محیط از -55°C تا +125°C کار کند و به محیط های سخت کاری مختلف سازگار شود.

کاربرد:

1. سیستم آنتن:
   • آنتن گیرنده ماهواره ای: آنتن گیرنده ماهواره ای نیاز به دریافت سیگنال های ضعیف از فضا دارد، الزامات کانکتور بالاتر است.می تواند اطمینان حاصل کند که آنتن گیرنده ماهواره و تجهیزات پشت سر به طور قابل اعتماد متصل می شوند، کاهش ضایعات انتقال سیگنال، بهبود کیفیت سیگنال دریافت شده.
   • آنتن رادار: آنتن در سیستم رادار نیاز به انتقال سیگنال های فرکانس بالا و قدرت بالا دارد و کانکتور K2.92mm می تواند نیازهای بالای آنتن رادار را به کانکتور پاسخ دهد.می تواند برای اتصال بین آنتن رادار و تجهیزات پردازش سیگنال برای اطمینان از انتقال پایدار سیگنال های رادار استفاده شود، و دارای دوام خوب و توانایی ضد تداخل در محیط های پیچیده است.
   • آنتن مایکروویو: در زمینه ارتباطات مایکروویو و سنجش از راه دور مایکروویو، آنتن مایکروویو یکی از تجهیزات کلیدی است.دستگاه های اتصال آنتن و RF، و ویژگی های فرکانس بالا و عملکرد کم از دست می تواند تقاضای انتقال سیگنال مایکروویو را برآورده کند و عملکرد سیستم آنتن را تضمین کند.
