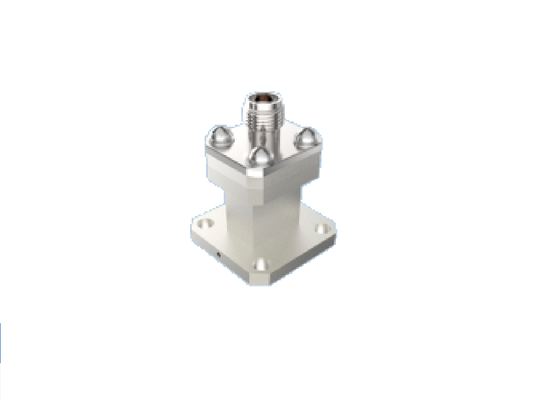

WR28 BJ320 End Launch Waveguide به آداپتور کواکسیال نوع K 2.92mm 26.4GHz-38GHz Ka Band Aerospace Grade RF Waveguide Coax Transition Connector

تصویر بزرگ : WR28 BJ320 End Launch Waveguide به آداپتور کواکسیال نوع K 2.92mm 26.4GHz-38GHz Ka Band Aerospace Grade RF Waveguide Coax Transition Connector بهترین قیمت

جزئیات محصول:

محل منبع:	Xi'an ، چین
نام تجاری:	ELT
گواهی:	ISO 9001, ISO14001
شماره مدل:	BTZH-H1J-3

پرداخت:

مقدار حداقل تعداد سفارش:	MOQ 10 عدد
قیمت:	Depending on the quantity
جزئیات بسته بندی:	1 عدد/ کیسه پلاستیکی؛ 100 عدد/ کارتن
زمان تحویل:	8-12 هفته پس از دریافت پرداخت
شرایط پرداخت:	T/T یا LC
قابلیت ارائه:	به عنوان الزامات

مخاطب

توضیحات محصول جزئیات

نام محصول:	آداپتور WR28 به کواکسیال 2.92mm نوع K	مدل:	BTZH-H1J-3
محدوده فرکانس:	26.4 گیگاهرتز ~ 38 گیگاهرتز	هادی مرکزی:	آلیاژ مس ، آبکاری طلا
هادی بیرونی:	آلیاژ آلومینیوم، اکسیداسیون رسانای رنگ طبیعت	ساختار:	پایان راه اندازی
پورت کواکسیال:	2.92 میلی متر نوع K	پورت موجبر:	BJ320 / WR28
روش کوه:	4 سوراخ نصب فلنج	VSWR:	≤1.25
از دست دادن درج:	≤0.25dB	وزن:	≤16 گرم
برجسته کردن:	آداپتور موجبر 2.92 میلی متری RF , کانکتور انتقال کواکسیال باند Ka , آداپتور کواکسی موجبر درجه هوافضا

توضیحات محصول:

موج هدایت به نوع K (2.92mm) mmWave

الیت الکترونیک تولید کننده موج راهنمای هوافضا به آداپتور هم محوری است که در دو نوع ساختاری وجود دارد: پرتاب پایانی و نوع زاویه راست. فرکانس از 5.3 گیگاهرتز تا 145 گیگاهرتز است.پورت های هدایت موج مستطیل شامل: BJ70 ((WR137) ، BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34), BJ320 ((WR28), BJ400 ((WR22), BJ500 ((WR19), BJ620 ((WR15), BJ740 ((WR12), BJ900 ((WR10),BJ 1200 ((WR8) پوشش رابط هم محوری SMA، 2.92 میلی متر، 2.4 میلی متر و 1.85 میلی متر، 1.0 میلی متر، 0.8 میلی متر سری. هر پورت هدایت موج پشتیبانی از پهنای باند هدایت موج کامل. با ویژگی ساختاری قابل اعتماد،ابعاد محور فشرده، عملکرد الکتریکی عالی با ثبات خوب و وزن سبک (≤20 g) ، این محصولات به طور گسترده ای در انواع مختلف فضاپیما استفاده می شوند.

2.92mmWave connectors همچنین به عنوان کانکتور نوع K شناخته می شود، کانکتور نوع K یک کانکتور موج میلی متری با حداکثر فرکانس کار تا 40 گیگاهرتز است.ما رابط هاي کابل داريم، اتصال دهنده های نصب فلنج، اتصال دهنده های پارتیج. با یک رابط دی الکتریک هوا، کاملا قابل تعویض و سازگار با مجموعه SMA و اتصال دهنده های 3.5 میلی متری،ارائه مزایای کلیدی از جمله اندازه فشرده، طراحی سبک وزن، فرکانس عملکرد بالا، و اتصال پایدار و قابل اعتماد.

ابعاد طرحاز اتصال دهنده های نوع K با موج WR28:

شماره مدل:BTZH-H1J-3

WR28 BJ320 End Launch Waveguide به آداپتور کواکسیال نوع K 2.92mm 26.4GHz-38GHz Ka Band Aerospace Grade RF Waveguide Coax Transition Connector 0

رابط هاي بيشتري براي موج راهنماييلطفاً برای فهرست محصولات با ما تماس بگیرید. |راه حل های سفارشی در دسترس

کاربردها:

شيان اليت الکترونيک تولید کننده پیشرو راه حل های اتصال سیستماتیککه عمدتاً در زمینه های هوافضا، هوانوردی، ناوبری، رادار، ارتباطات، اندازه گیری،الکترونیک. زمينه ها محصولات با کیفیت بالا ما از بهترین مواد و فرآیندهای دقیق استفاده می کنند تا دوام و قابلیت اطمینان در محیط های سخت را تضمین کنند.

WR28 BJ320 End Launch Waveguide به آداپتور کواکسیال نوع K 2.92mm 26.4GHz-38GHz Ka Band Aerospace Grade RF Waveguide Coax Transition Connector 1

بسته بندی و حمل و نقل

بسته بندی:

درهدایت موج WR 28 به کواکسیال K نوع 2.92mmرابط هابه دقت در جعبه بسته بندی شده است تا حفاظت از آن در طول حمل و نقل را تضمین کند.

WR28 BJ320 End Launch Waveguide به آداپتور کواکسیال نوع K 2.92mm 26.4GHz-38GHz Ka Band Aerospace Grade RF Waveguide Coax Transition Connector 2

حمل و نقل:

ما به کشتی می رسیمهدایت موج WR28 به کواکسیال K نوع 2.92mmرابط هابا استفاده از یک سرویس حمل و نقل قابل اعتماد برای اطمینان از تحویل ایمن و سریع به مشتریان ما. مشتریان یک شماره ردیابی را پس از حمل و نقل دریافت خواهند کرد.

مقایسه بندر موج

بی جی (چيني استاندارد)	WR	فرکانس (GHz)	عرض داخلی	ارتفاع داخلی	باند فرکانس مشترک
BJ70	WR137	5.38817	34.85	15.8	گروه C/X
BJ84	WR112	6.579999	28.5	12.62	گروه X
BJ100	WR90	8.201250	22.86	10.16	گروه X
BJ120	WR75	9.841500	19.05	9.525	با فرکانس پایین
BJ140	WR62	11.901800	15.8	7.9	گروه کو
BJ180	WR51	15.80 ¢ 24.00	12.95	6.48	با فرکانس بالا و پایین
BJ220	WR42	18.002650	10.67	5.33	گروه K
BJ260	WR34	21.703300	8.636	4.318	فرکانس پایین
BJ320	WR28	26.۵۰-۴۰00	7.112	3.556	کا
BJ400	WR22	33.50 دلار00	5.69	2.845	با فرکانس بالا
BJ500	WR19	39.20-5960	4.775	2.388	باند U/V
BJ620	WR15	50.00$7500	3.759	1.88	گروه V
BJ740	WR12	60.۵۰-۹۱90	3.099	1.549	گروه E
BJ900	WR10	75.۱۱۰ دلار0	2.54	1.27	گروه W
BJ1200	WR08	92.20-1400	2.032	1.016	گروه F
