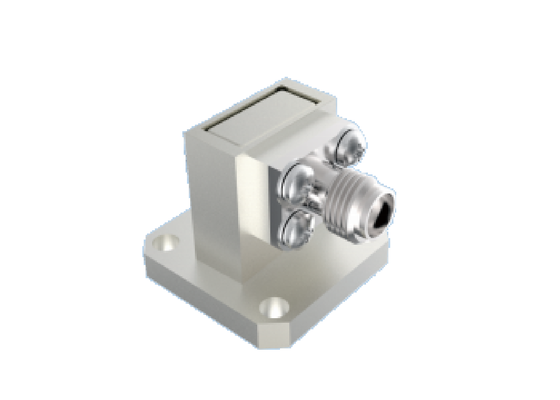

BJ320/WR 28 موج هدایت به 2.92mm K نوع آداپتور 26.4GHz ~ 38GHz راست زاویه هوافضا RF کانکتورهای استفاده برای باند Ka
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | آداپتور نوع WR42 به کواکسیال K | مدل: | BTZH-P1J-3 |
|---|---|---|---|
| محدوده فرکانس: | 26.4 گیگاهرتز ~ 38 گیگاهرتز | هادی مرکزی: | آلیاژ مس ، آبکاری طلا |
| هادی بیرونی: | آلیاژ آلومینیوم، اکسیداسیون رسانای رنگ طبیعت | ساختار: | زاویه راست |
| پورت کواکسیال: | 2.92 میلی متر نوع K | پورت موجبر: | BJ320 / WR28 |
| روش کوه: | 4 سوراخ نصب فلنج | VSWR: | ≤1.25 |
| از دست دادن درج: | ≤0.25dB | وزن: | ≤16 گرم |
| برجسته کردن: | 2.92mm آداپتور موج هدایت RF,کانکتور RF فضانوردی باند Ka,آداپتور زاویه راست 26.4GHz-38GHz |
||
توضیحات محصول:
موجبر به K-Type (2.92mm) mmWave
Elite Electronics یک موجبر درجه هوا به آداپتور کواکسیال تولید می کند که در دو نوع ساختاری موجود است: پرتاب انتهایی و نوع زاویه راست. محدوده فرکانس از 5.3 گیگاهرتز تا 145 گیگاهرتز. پورت های موجبر مستطیل شکل عبارتند از: BJ70(WR137)، BJ84(WR112)، BJ100(WR90)، BJ120(WR75)، BJ140(WR62)، BJ180(WR51)، BJ220(WR42)، BJ220(WR42)، BJ24(WR))، BJ400(WR22)، BJ500(WR19)، BJ620(WR15)، BJ740(WR12)، BJ900(WR10)، BJ 1200(WR8) پوشش رابط کواکسیال SMA، 2.92 میلی متر، 2.4 میلی متر و 1.85 میلی متر، سری 0.0 میلی متر هر پورت موجبر از پهنای باند کامل موجبر پشتیبانی می کند. دارای ساختار قابل اعتماد،ابعاد طرح فشرده، عملکرد الکتریکی عالی با قوام خوب و وزن سبک (≤20 گرم)، این محصولات به طور گسترده در انواع مختلف فضاپیماها استفاده می شوند.
کانکتورهای موج 2.92 میلی متری که به عنوان کانکتور نوع K نیز شناخته می شوند، کانکتور نوع K یک اتصال دهنده موج میلی متری است که به طور گسترده ای مورد استفاده قرار می گیرد و حداکثر فرکانس کاری آن تا 40 گیگاهرتز است. کانکتورهای 2.92 میلی متری ما کانکتورهای کابل، کانکتورهای نصب فلنج، کانکتورهای دیواری داریم. با داشتن رابط دی الکتریک هوا، کاملاً قابل تعویض و سازگار با سری SMA و کانکتورهای 3.5 میلی متری است و مزایای کلیدی از جمله اندازه جمع و جور، طراحی سبک وزن، فرکانس کاری بالا، و اتصال پایدار و قابل اعتماد را ارائه می دهد.
ابعاد طرحاز کانکتورهای موجبر WR28 به نوع K:
شماره مدل:BTZH-P1J-3
اتصالات موجبر بیشتر،لطفا برای دریافت کاتالوگ محصولات با ما تماس بگیرید. |راه حل های سفارشی در دسترس است
برنامه های کاربردی:
شیان نخبگان الکترونیک است تولید کننده پیشرو در راه حل های اتصال سیستماتیکبه طور عمده در خدمت هوا فضا، هوانوردی، ناوبری، رادار، ارتباطات، اندازه گیری،الکترونیکزمینه ها proudcts با کیفیت بالا ما از بهترین مواد و فرآیندهای دقیق برای اطمینان از دوام و قابلیت اطمینان در محیط سخت استفاده می کنند.
بسته بندی و حمل و نقل
بسته بندی:
راموجبر WR 28 تا کواکسیال K نوع 2.92mmاتصال دهنده هابه دقت در کارتن بسته بندی می شود تا از محافظت آن در هنگام حمل و نقل اطمینان حاصل شود.
حمل و نقل:
ما آن را ارسال می کنیمموجبر WR28 تا کواکسیال K نوع 2.92 میلی متراتصال دهنده هابا استفاده از خدمات پیک قابل اعتماد برای اطمینان از تحویل ایمن و سریع به مشتریان خود. مشتریان یک شماره پیگیری دریافت خواهند کرد. پس از حمل و نقل
مقایسه پورت موجبر
|
بی جی (استاندارد چینی) |
WR | فرکانس (گیگاهرتز) | عرض داخلی | ارتفاع داخلی | فرکانس مشترک باند |
| BJ70 | WR137 | 5.38-8.17 | 34.85 | 15.8 | باند C/X |
| BJ84 | WR112 | 6.57 × 9.99 | 28.5 | 12.62 | باند X |
| BJ100 | WR90 | 8.20 الی 12.50 | 22.86 | 10.16 | باند X |
| BJ120 | WR75 | 9.84 الی 15.00 | 19.05 | 9.525 | Ku فرکانس پایین |
| BJ140 | WR62 | 11.90 الی 18.00 | 15.8 | 7.9 | Ku Band |
| BJ180 | WR51 | 15.80 الی 24.00 | 12.95 | 6.48 | Ku بالا/K فرکانس پایین. |
| BJ220 | WR42 | 18:00 الی 26.50 | 10.67 | 5.33 | باند کی |
| BJ260 | WR34 | 21.70 الی 33.00 | 8.636 | 4.318 | فرکانس پایین کا |
| BJ320 | WR28 | 26.50 الی 40.00 | 7.112 | 3.556 | کا |
| BJ400 | WR22 | 33.00 الی 50.00 | 5.69 | 2.845 | فرکانس کا بالا / U |
| BJ500 | WR19 | 39.20-59.60 | 4.775 | 2.388 | باند U/V |
| BJ620 | WR15 | 50.00 الی 75.00 | 3.759 | 1.88 | باند V |
| BJ740 | WR12 | 60.50 تا 91.90 | 3.099 | 1.549 | باند E |
| BJ900 | WR10 | 75.00 ~ 110.0 | 2.54 | 1.27 | باند W |
| BJ1200 | WR08 | 92.20-140.0 | 2.032 | 1.016 | باند اف |
