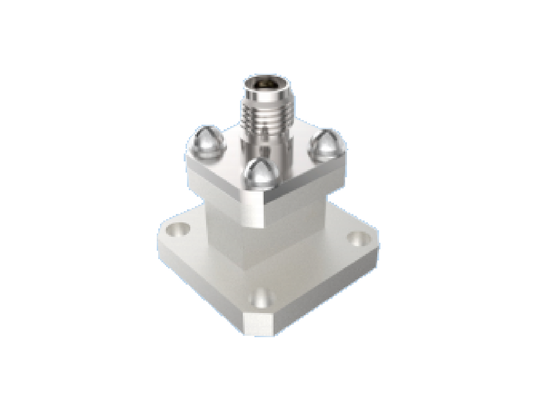

BJ220/WR 42 موج راهنمای به 2.92mm K نوع آداپتور 18GHz ~ 26.5GHz پایان پرتاب هوافضا RF کانکتورهای استفاده برای باند K
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | آداپتور نوع WR42 به کواکسیال K | مدل: | BTZH-H1H-3 |
|---|---|---|---|
| محدوده فرکانس: | 18 گیگاهرتز ~ 26.5 گیگاهرتز | هادی مرکزی: | آلیاژ مس ، آبکاری طلا |
| هادی بیرونی: | آلیاژ آلومینیوم، اکسیداسیون رسانای رنگ طبیعت | ساختار: | پایان راه اندازی |
| پورت کواکسیال: | کانکتور RF 2.92 میلی متری | پورت موجبر: | BJ220 / WR42 |
| روش کوه: | 4 سوراخ نصب فلنج | VSWR: | <1.25 |
| از دست دادن درج: | <0.25db | ||
| برجسته کردن: | 2.92mm آداپتور موج هدایت RF,کانکتور RF هوافضا در باند K,کانکتور پرتاب آخر 18GHz-26.5GHz |
||
توضیحات محصول:
موج هدایت به نوع K (2.92mm RF Connector) mmWave
الیت الکترونیک تولید کننده موج راهنمای هوافضا به آداپتور هم محوری است که در دو نوع ساختاری وجود دارد: پرتاب پایانی و نوع زاویه راست. فرکانس از 5.3 گیگاهرتز تا 145 گیگاهرتز است.پورت های هدایت موج مستطیل شامل: BJ70 ((WR137) ، BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34), BJ320 ((WR28), BJ400 ((WR22), BJ500 ((WR19), BJ620 ((WR15), BJ740 ((WR12), BJ900 ((WR10),BJ 1200 ((WR8) پوشش رابط هم محوری SMA، 2.92 میلی متر، 2.4 میلی متر و 1.85 میلی متر، 1.0 میلی متر، 0.8 میلی متر سری. هر پورت هدایت موج پشتیبانی از پهنای باند هدایت موج کامل. با ویژگی ساختاری قابل اعتماد،ابعاد محور فشرده، عملکرد الکتریکی عالی با ثبات خوب و وزن سبک (≤20 g) ، این محصولات به طور گسترده ای در انواع مختلف فضاپیما استفاده می شوند.
2.92mm RF Connectorهمچنین به عنوان کانکتور نوع K شناخته می شود، کانکتور نوع K یک کانکتور امواج میلی متری با حداکثر فرکانس کار تا 40 گیگاهرتز است.ما داريم کانکتور هاي کابل داريم، اتصال دهنده های نصب فلنج، اتصال دهنده های پارتیج. با یک رابط دی الکتریک هوا، کاملا قابل تعویض و سازگار با مجموعه SMA و اتصال دهنده های 3.5 میلی متری،ارائه مزایای کلیدی از جمله اندازه فشرده، طراحی سبک وزن، فرکانس عملکرد بالا، و اتصال پایدار و قابل اعتماد.
ابعاد طرحاز موج WR42 به2.92mm RF Connector:
شماره مدل:BTZH-H1H-3
بیشتر کانکتورهای RF 2.92 میلی متریلطفاً برای فهرست محصولات با ما تماس بگیرید. |راه حل های سفارشی در دسترس
کاربردها:
شيان اليت الکترونيک تولید کننده پیشرو راه حل های اتصال سیستماتیککه عمدتاً در زمینه های هوافضا، هوانوردی، ناوبری، رادار، ارتباطات، اندازه گیری،الکترونیک. زمينه ها محصولات با کیفیت بالا ما از بهترین مواد و فرآیندهای دقیق استفاده می کنند تا دوام و قابلیت اطمینان در محیط های سخت را تضمین کنند.
بسته بندی و حمل و نقل
بسته بندی:
درهدایت موج WR 42 به کواکسیال K نوع 2.92mm RFرابط هابه دقت در جعبه بسته بندی شده است تا حفاظت از آن در طول حمل و نقل را تضمین کند.
حمل و نقل:
ما به کشتی می رسیمهدایت موج WR42 به کواکسیال K نوع 2.92mm RFرابط هابا استفاده از یک سرویس حمل و نقل قابل اعتماد برای اطمینان از تحویل ایمن و سریع به مشتریان ما. مشتریان یک شماره ردیابی را پس از حمل و نقل دریافت خواهند کرد.
مقایسه بندر موج
|
بی جی (چيني استاندارد) |
WR | فرکانس (GHz) | عرض داخلی | ارتفاع داخلی | باند فرکانس مشترک |
| BJ70 | WR137 | 5.38817 | 34.85 | 15.8 | گروه C/X |
| BJ84 | WR112 | 6.579999 | 28.5 | 12.62 | گروه X |
| BJ100 | WR90 | 8.201250 | 22.86 | 10.16 | گروه X |
| BJ120 | WR75 | 9.841500 | 19.05 | 9.525 | با فرکانس پایین |
| BJ140 | WR62 | 11.901800 | 15.8 | 7.9 | گروه کو |
| BJ180 | WR51 | 15.80 ¢ 24.00 | 12.95 | 6.48 | با فرکانس بالا و پایین |
| BJ220 | WR42 | 18.002650 | 10.67 | 5.33 | گروه K |
| BJ260 | WR34 | 21.703300 | 8.636 | 4.318 | فرکانس پایین |
| BJ320 | WR28 | 26.۵۰-۴۰00 | 7.112 | 3.556 | کا |
| BJ400 | WR22 | 33.50 دلار00 | 5.69 | 2.845 | با فرکانس بالا |
| BJ500 | WR19 | 39.20-5960 | 4.775 | 2.388 | باند U/V |
| BJ620 | WR15 | 50.00$7500 | 3.759 | 1.88 | گروه V |
| BJ740 | WR12 | 60.۵۰-۹۱90 | 3.099 | 1.549 | گروه E |
| BJ900 | WR10 | 75.۱۱۰ دلار0 | 2.54 | 1.27 | گروه W |
| BJ1200 | WR08 | 92.20-1400 | 2.032 | 1.016 | گروه F |
