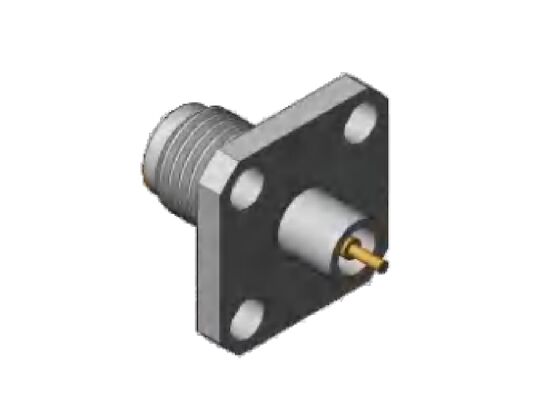

2.92mm RF Connector K Type Jack Four Holes 12.7mm 0.5 inch اندازه فلنج مربع و قطر پین 1.3mm، 0.8mm، 0.7mm

تصویر بزرگ : 2.92mm RF Connector K Type Jack Four Holes 12.7mm 0.5 inch اندازه فلنج مربع و قطر پین 1.3mm، 0.8mm، 0.7mm بهترین قیمت

جزئیات محصول:

محل منبع:	Xi'an ، چین
نام تجاری:	ELT
گواهی:	ISO 9001, ISO14001
شماره مدل:	K-KFD60G

پرداخت:

مقدار حداقل تعداد سفارش:	MOQ 30 عدد
قیمت:	Depending on the quantity
جزئیات بسته بندی:	1 عدد/ کیسه پلاستیکی؛ 100 عدد/ کارتن
زمان تحویل:	8-12 هفته پس از دریافت پرداخت
شرایط پرداخت:	T/T یا LC
قابلیت ارائه:	به عنوان الزامات

مخاطب

توضیحات محصول جزئیات

نام محصول:	کانکتور RF 2.92 میلی متری	مدل:	K-KFD60G
محدوده فرکانس:	0.04Hz-40GHz	امپدانس:	50 اهم
DWV:	750 ولت	هادی مرکزی:	آلیاژ مس ، آبکاری طلا
هادی بیرونی:	فولاد ضد زنگ ， انفعال	اندازه فلنج:	فلنج مربع 0.5 اینچ
قطر:	قطر 1.3mm، 0.8mm، 0.7mm	روش کوه:	4 سوراخ نصب فلنج
عایق ها:	PEI /PTFE
برجسته کردن:	2.92mm RF کنتاکتور فلنج مربع,جک RF نوع K چهار سوراخ,2.92mm RF کانکتور 12.7mm فلنج , K type RF jack four holes , 2.92mm RF connector 12.7mm flange

توضیحات محصول:

اتصال دهنده میلی‌متری موج K-Type (2.92 میلی‌متر).

کانکتورهای موج 2.92 میلی متری که به عنوان کانکتور نوع K نیز شناخته می شوند، کانکتور نوع K یک اتصال دهنده موج میلی متری است که به طور گسترده ای مورد استفاده قرار می گیرد و حداکثر فرکانس کاری آن تا 40 گیگاهرتز است. کانکتورهای 2.92 میلی متری ما کانکتورهای کابل، کانکتورهای اتصال فلنج، کانکتورهای دیواری داریم.با داشتن رابط دی الکتریک هوا، کاملاً قابل تعویض و سازگار با سری SMA و کانکتورهای 3.5 میلی متری است و مزایای کلیدی از جمله اندازه جمع و جور، طراحی سبک وزن، فرکانس کاری بالا، و اتصال پایدار و قابل اعتماد را ارائه می دهد.

برای کاربردهای کانکتور SMA RF با فرکانس بالا، ما راه حل های جایگزینی مانند کانکتورهای 3.5 میلی متری و کانکتورهای 2.92 میلی متری ارائه می دهیم.کانکتورها/آداپتورهای 3.5mm/2.92mm mmWave ما از ابعاد رشته UNS 1/4-36 مشابه کانکتورها/آداپتورهای SMA برخوردارند و از سازگاری کامل و قابلیت تعویض اطمینان حاصل می کنند.کانکتور 3.5 میلی متری فرکانس های تا 35 گیگاهرتز را پشتیبانی می کند، در حالی که کانکتور 2.92 میلی متری می تواند در فرکانس های تا 40 گیگاهرتز کار کند.

اتصالات RF 2.92 میلی متری (نوع K)ابعاد رابط:

2.92mm RF Connector K Type Jack Four Holes 12.7mm 0.5 inch اندازه فلنج مربع و قطر پین 1.3mm، 0.8mm، 0.7mm 0

ویژگی های الکتریکی
امپدانس	50Ω
محدوده فرکانس	0.04 گیگاهرتز ~ 40 گیگاهرتز
ولتاژ نامی	250 ولت
دی الکتریک مقاومت در برابر ولتاژ	750 ولت
مقاومت عایق	≥ 5000 MΩ
مقاومت مرکز	هادی بیرونی	≤2.0mΩ
	هادی مرکزی	≤3.0mΩ
VSWR	≤1.3
مشخصات مواد و مکانیکی
هادی مرکزی	مرد	آلیاژ مس، روکش طلا
	زن	برنز بریلیم، روکش طلا
تماس الاستیک	بریلیم برنز	روکش طلا
پوسته و سایر قطعات فلزی	برنج، فولاد ضد زنگ	طلا اندود یا غیر فعال
عایق ها	تف جوشی شیشه / PTFE / PEI
دما	-55℃ ~ +125℃

ابعاد طرحاتصالات موج 2.92 میلی متری SS 4 سوراخه فلنجی زن : مدل K-KFD60G

2.92mm RF Connector K Type Jack Four Holes 12.7mm 0.5 inch اندازه فلنج مربع و قطر پین 1.3mm، 0.8mm، 0.7mm 1

اندازه فلنج	12.7mm * 12.7mm
فاصله سوراخ فلنج	8.6 میلی متر
قطر پین	0.7 میلی متر

ابعاد طرحاتصالات موجی 2.92 میلی‌متری از جنس استنلس استیل پایه فلنجی 4 سوراخه زن: K-KFD62G (واحد: میلی‌متر)

2.92mm RF Connector K Type Jack Four Holes 12.7mm 0.5 inch اندازه فلنج مربع و قطر پین 1.3mm، 0.8mm، 0.7mm 2

اندازه فلنج	12.7mm * 12.7mm
فاصله سوراخ فلنج	8.6 میلی متر
قطر پین	0.8 میلی متر

2.92mm RF Connector K Type Jack Four Holes 12.7mm 0.5 inch اندازه فلنج مربع و قطر پین 1.3mm، 0.8mm، 0.7mm 3

اندازه فلنج	12.7mm * 12.7mm
فاصله سوراخ فلنج	8.6 میلی متر
قطر پین	1.3 میلی متر

اتصالات 2.92 میلی متری بیشتر،لطفا برای دریافت کاتالوگ محصولات با ما تماس بگیرید |راه حل های سفارشی در دسترس است

برنامه های کاربردی:

شیان نخبگان الکترونیک استتولید کننده پیشرو در راه حل های اتصال سیستماتیکبه طور عمده در خدمت هوا فضا، هوانوردی، ناوبری، رادار، ارتباطات، اندازه گیری،الکترونیکزمینه ها proudcts با کیفیت بالا ما از بهترین مواد و فرآیندهای دقیق برای اطمینان از دوام و قابلیت اطمینان در محیط سخت استفاده می کنند.

2.92mm RF Connector K Type Jack Four Holes 12.7mm 0.5 inch اندازه فلنج مربع و قطر پین 1.3mm، 0.8mm، 0.7mm 4

بسته بندی و حمل و نقل

بسته بندی:

کانکتور RF 2.92 میلی متری فلنج استیل 4 سوراخه به دقت در کارتن بسته بندی شده است تا از محافظت آن در هنگام حمل و نقل اطمینان حاصل شود.

2.92mm RF Connector K Type Jack Four Holes 12.7mm 0.5 inch اندازه فلنج مربع و قطر پین 1.3mm، 0.8mm، 0.7mm 5

حمل و نقل:

ما اتصال RF 2.92 میلی متری پایه فلنج 4 سوراخه فولادی ضد زنگ را با استفاده از یک سرویس پیک قابل اعتماد برای اطمینان از تحویل ایمن و سریع به مشتریان خود ارسال می کنیم. مشتریان یک شماره پیگیری دریافت خواهند کرد. پس از حمل و نقل
