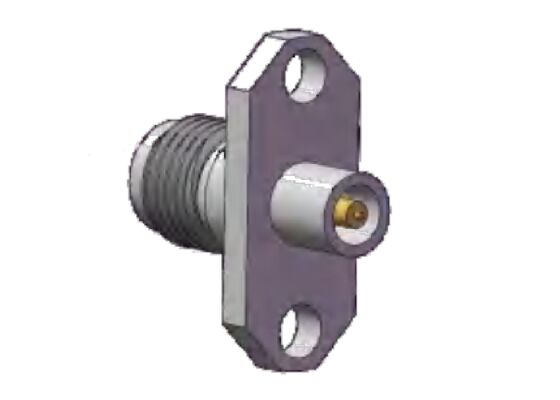

کانکتور RF سوکت K شل SS 40 گیگاهرتز 2.92 میلیمتری با فاصله سوراخ فلنج 0.480 اینچ (12.2 میلیمتر)
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | کانکتور RF 2.92 میلی متری | مدل: | K-KFD136G |
|---|---|---|---|
| محدوده فرکانس: | 0.04Hz-40GHz | امپدانس: | 50 اهم |
| DWV: | 750 ولت | هادی مرکزی: | آلیاژ مس ، آبکاری طلا |
| هادی بیرونی: | فولاد ضد زنگ ، انفعال | قطر: | قطر 0.3mm، 0.4mm، 0.7mm |
| روش کوه: | پایه فلنج دو سوراخه | عایق ها: | پیت |
| برجسته کردن: | 2.92mm RF کنتاکتور فلنج نصب,کانکتور RF سوکت K 40 گیگاهرتز,کانکتور RF 2.92 میلیمتری با فاصله سوراخ 12.2 میلیمتر,40GHz RF connector K socket,2.92mm RF connector 12.2mm hole spacing |
||
توضیحات محصول:
کانکتورهای موج K-Type (2.92 میلی متر).
کانکتورهای موج 2.92 میلی متری که به عنوان کانکتور نوع K نیز شناخته می شوند، کانکتور نوع K یک اتصال دهنده موج میلی متری است که به طور گسترده ای مورد استفاده قرار می گیرد و حداکثر فرکانس کاری آن تا 40 گیگاهرتز است. کانکتورهای 2.92 میلی متری ما کانکتورهای کابل، 2 کانکتور اتصال فلنجی سوراخ، کانکتورهای اتصال فلنجی 4 سوراخ، کانکتورهای دیواری، آداپتورهای 2.92 میلی متری داریم.با داشتن رابط دی الکتریک هوا، کاملاً قابل تعویض و سازگار با سری SMA و کانکتورهای 3.5 میلی متری است و مزایای کلیدی از جمله اندازه جمع و جور، طراحی سبک وزن، فرکانس کاری بالا، و اتصال پایدار و قابل اعتماد را ارائه می دهد.
اتصالات RF 2.92 میلی متری (نوع K)ابعاد رابط:
| ویژگی های الکتریکی | ||
| امپدانس | 50Ω | |
| محدوده فرکانس | 0.04 گیگاهرتز ~ 40 گیگاهرتز | |
| ولتاژ نامی | 250 ولت | |
| دی الکتریک مقاومت در برابر ولتاژ | 750 ولت | |
| مقاومت عایق | ≥ 5000 MΩ | |
| مقاومت مرکز | هادی بیرونی | ≤2.0mΩ |
| هادی مرکزی | ≤3.0mΩ | |
| VSWR | ≤1.3 | |
| مشخصات مواد و مکانیکی | ||
| هادی مرکزی | مرد | آلیاژ مس، روکش طلا |
| زن | برنز بریلیم، روکش طلا | |
| تماس الاستیک | بریلیم برنز | روکش طلا |
| پوسته و سایر قطعات فلزی | برنج، فولاد ضد زنگ | طلا اندود یا غیر فعال |
| عایق ها | تف جوشی شیشه / PTFE / PEI | |
| دما | -55℃ ~ +125℃ | |
ابعاد طرح کلیاتصالات موج 2.92 میلی متری فلنج 2 سوراخه زن : مدل K-KFD136G
| فاصله سوراخ فلنج | 12.2 میلی متر |
| عرض فلنج | 6.7 میلی متر |
| قطر پین | 0.3 میلی متر |
ابعاد طرحاتصالات موج 2.92 میلی متری پایه فلنج 2 سوراخه زن: K-KFD144G (واحد: میلی متر)
| فاصله سوراخ فلنج | 12.2 میلی متر |
| عرض فلنج | 6.6 میلی متر |
| قطر پین | 0.6 میلی متر |
ابعاد طرحاتصالات موج 2.92 میلیمتری فلنج 2 سوراخه زن: K-KFD164G (واحد: میلیمتر)
| فاصله سوراخ فلنج | 12.2 میلی متر |
| عرض فلنج | 6.6 میلی متر |
| قطر پین | 0.7 میلی متر |
اتصالات 2.92 میلی متری بیشتر،لطفا برای دریافت کاتالوگ محصولات با ما تماس بگیرید. |راه حل های سفارشی در دسترس است
برنامه های کاربردی:
شیان نخبگان الکترونیک استتولید کننده پیشرو در راه حل های اتصال سیستماتیکبه طور عمده در خدمت هوا فضا، هوانوردی، ناوبری، رادار، ارتباطات، اندازه گیری،الکترونیکزمینه ها proudcts با کیفیت بالا ما از بهترین مواد و فرآیندهای دقیق برای اطمینان از دوام و قابلیت اطمینان در محیط سخت استفاده می کنند.
بسته بندی و حمل و نقل
بسته بندی:
کانکتور RF 2.92 میلی متری پایه فلنج فولادی 2 سوراخه به دقت در کارتن بسته بندی شده است تا از محافظت آن در هنگام حمل و نقل اطمینان حاصل شود.
حمل و نقل:
ما اتصال RF 2.92 میلی متری پایه فلنج فولادی ضد زنگ 2 را با استفاده از یک سرویس پیک قابل اعتماد برای اطمینان از تحویل ایمن و سریع به مشتریان خود ارسال می کنیم. مشتریان یک شماره پیگیری دریافت خواهند کرد. پس از حمل و نقل
