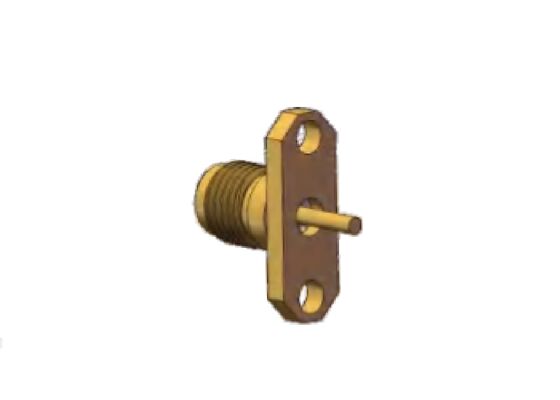

اتصال برنجی 40 گیگاهرتز 2.92 میلیمتری RF نوع K فاصله سوراخ فلنج جک 12.2 میلیمتر و قطر پین 1.3 میلیمتر
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | کانکتور RF 2.92 میلی متری | مدل: | K-KFD159 |
|---|---|---|---|
| محدوده فرکانس: | 0.04Hz-40GHz | امپدانس: | 50 اهم |
| DWV: | 750 ولت | هادی مرکزی: | آلیاژ مس ، آبکاری طلا |
| هادی بیرونی: | برنج، آبکاری طلا | پین همسان: | قطر 1.3 میلی متر |
| روش کوه: | پایه فلنج دو سوراخه | عایق ها: | پیت |
| برجسته کردن: | کانکتور 2.92mm RF مس,جک رادیویی 40 گیگاهرتز نوع K,اتصال RF سوراخ فلنج 12.2mm,40 GHz K type RF jack,Flange hole RF connector 12.2mm |
||
توضیحات محصول:
کانکتور K-Type (2.92mm) mmWave
2.92mmWave connectors همچنین به عنوان کانکتور نوع K شناخته می شود، کانکتور نوع K یک کانکتور موج میلی متری با حداکثر فرکانس کار تا 40 گیگاهرتز است.ما رابط هاي کابل داريم، وصل کننده های نصب فلنج، وصل کننده های پارادایز.با داشتن یک رابط دی الکتریک هوا، کاملا قابل تعویض و سازگار با مجموعه SMA و کانکتورهای 3.5 میلی متری است، که مزایای کلیدی از جمله اندازه جمع و جور، طراحی سبک،فرکانس بالا کار، و اتصال پایدار و قابل اعتماد.
برای برنامه های اتصال RF SMA با فرکانس بالا، ما راه حل های جایگزین مانند اتصال 3.5mm و اتصال 2.92mm را ارائه می دهیم.کانکتورها / آداپتورهای 3.5mm / 2.92mm mmWave ما ابعاد رشته 1/4-36 UNS را با کانکتورها / آداپتورهای SMA به اشتراک می گذارند ، که سازگاری کامل و قابل تعویض را تضمین می کند.کانکتور 3.5 میلی متری از فرکانس های تا 35 گیگاهرتز پشتیبانی می کند، در حالی که کانکتور 2.92 میلی متری می تواند در فرکانس های تا 40 گیگاهرتز کار کند.
2.92mm RF Connectors (نوع K)ابعاد رابط:
| ویژگی های الکتریکی | ||
| مقاومت | 50Ω | |
| محدوده فرکانس | 0.04GHz ~ 40GHz | |
| ولتاژ نامی | 250 ولت | |
| دی الکتریک مقاومت ولتاژ | ۷۵۰ ولت | |
| مقاومت عایق | ≥ 5000 MΩ | |
| مقاومت مرکز | هادی خارجی | ≤2.0mΩ |
| مدير مرکزي | ≤3.0mΩ | |
| VSWR | ≤1.3 | |
| ویژگی های مواد و مکانیکی | ||
| راننده مرکز | مرد | آلیاژ مس، طلا شده |
| ماده | برنزی بریلیوم، طلا شده | |
| تماس انعطاف پذیر | برنزی بریلیوم | زره دار |
| شیل و سایر قطعات فلزی | مس، فولاد ضد زنگ | زره دار یا غیرفعال |
| عایق ها | سینتر کردن شیشه / PTFE / PEI | |
| درجه حرارت | -55°C ~ +125°C | |
ابعاد طرحاز 2 سوراخ فلنج نصب آلیاژ مس 2.92mm اتصال موج زنانه:
| فاصله سوراخ فلنج | 12.2 میلی متر |
| عرض فلنج | 5.7ميلي متر |
| قطر پین | 1.3 میلی متر |
ابعاد طرحاز 2 سوراخ فلنج نصب آلیاژ مس 2.92mm اتصال موج زنانه: K-KFD146 (واحد: mm)
| فاصله سوراخ فلنج | 12.2 میلی متر |
| عرض فلنج | 5.7ميلي متر |
| قطر پین | 1.3 میلی متر |
دو.۹۲ میلی متری بیشترلطفاً برای فهرست محصولات با ما تماس بگیرید. |راه حل های سفارشی در دسترس
کاربردها:
شيان اليت الکترونيکتولید کننده پیشرو راه حل های اتصال سیستماتیککه عمدتاً در زمینه های هوافضا، هوانوردی، ناوبری، رادار، ارتباطات، اندازه گیری،الکترونیک. زمينه ها محصولات با کیفیت بالا ما از بهترین مواد و فرآیندهای دقیق استفاده می کنند تا دوام و قابلیت اطمینان در محیط های سخت را تضمین کنند.
بسته بندی و حمل و نقل
بسته بندی:
کانکتور RF 2.92 میلی متری فلانژ دو سوراخ آلیاژ مس به دقت در کارتون بسته بندی شده است تا حفاظت از آن در طول حمل و نقل را تضمین کند.
حمل و نقل:
ما کانکتور RF 2.92mm را با استفاده از یک سرویس کوریری قابل اعتماد برای اطمینان از تحویل ایمن و سریع به مشتریانمان ارسال می کنیم. مشتریان NO ردیابی را دریافت می کنند.بعد از حمل.
