کانکتور آداپتورهای کواکسیال RF جک به جک گلوله 50 اهم SMP تا فرکانس 18 گیگاهرتز
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | SMP زن به SMP آداپتور زن | نام دیگر: | جک SMP به جک گلوله |
|---|---|---|---|
| تماس با مرکز: | آلیاژ مس، روکش طلا | پوسته: | آلیاژ مس، روکش طلا |
| عدم وابستگی: | 50 اهم | ولتاژ نامی: | 170 ولت |
| DWV: | 500 ولت | مقاومت عایق: | 5000 اهم |
| فرکانس: | DC ~ 18 گیگاهرتز | محدوده دما: | -55℃~+125℃ |
| دی الکتریک: | PTFE | نمونه ها: | موجود، در انبار > 30 عدد |
| برجسته کردن: | کانکتور آداپتور کواکسیال SMP 50 اهم,آداپتور RF جک به جک SMP,کانکتور گلوله کواکسیال RF 18 گیگاهرتز,SMP jack to jack RF adapter,18GHz RF coaxial bullet connector |
||
توضیحات محصول:

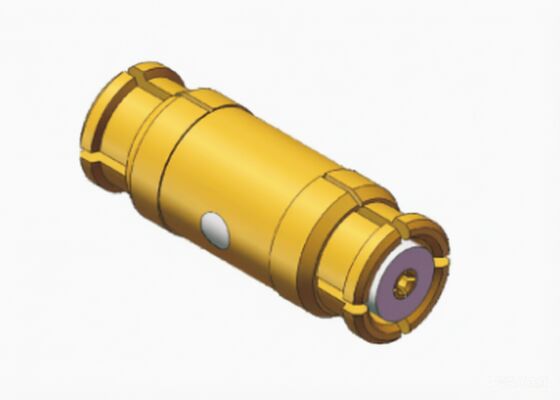

50 Ohm SMP جک به جک گلوله RF Adapters Coaxial کانکتور تا 18GHz
این آداپتورهای کوچک برای محیط هایی که فضای زیادی دارند طراحی شده اند و بدون از دست دادن عملکرد، یک راه حل اتصال قوی را ارائه می دهند.طراحی شده برای پاسخگویی به خواسته های سختگیرانه سیستم های RF مدرن، آن ها برای کاربردهایی که نیاز بهحداقل ابعادوطرح های بسیار جمع و جور و صرفه جویی در فضا.
ویژگی های اصلی کانکتور آداپتورهای کواکسیال RF:
محدوده فرکانس گسترده:مناسب برای استفاده تا۱۸ گیگاهرتز، اطمینان از یکپارچگی سیگنال قابل اعتماد در محیط های آزمایش فرکانس بالا و سیستم های ارتباطی.
اتصال بدون ابزار:با یکطراحی فشار، این آداپتورها امکان جفت گیری و جدا کردن سریع را فراهم می کنند. نصب کنندگان می توانند بدون نیاز به رشته ها یا کلیدهای فرنچ، اتصال را ایمن کنند و به طور قابل توجهی زمان و پیچیدگی مونتاژ را کاهش دهند.
خانواده کانکتورهای SMP همه کاره:سری SMP طیف گسترده ای از پیکربندی ها را ارائه می دهد، از جملهانواع مستقیم و زاویه راستاین که آیا برنامه شما نیاز به مونتاژ کابل یا جوش مستقیم به PCB دارد، یک پیکربندی مناسب وجود دارد.
گزینه های تعامل بهینه برای هر محیط
برای اطمینان از قابلیت اطمینان در سناریوهای مختلف استفاده، کاربران می توانند از میان سه ساختار پلاگین متمایز که بر اساس الزامات خاص چرخه جفت گیری طراحی شده اند، انتخاب کنند:
کنترل کامل:توصیه می شود برای نصب دائمی یا نیمه دائمی که نیاز به ورودی مکرر ندارد. این گزینه بیشترین نیروی نگهداری را فراهم می کند.
مهار محدود:ایده آل برای کاربردهایی که نیاز به نگهداری منظم یا پیکربندی مجدد دارند که شامل چرخه های قرار دادن بسیاری است.
سوراخ صاف:طراحی شده برای مجتمع های با تراکم بالا که چندین کانکتور SMP در نزدیکی یکدیگر نصب شده اند.
توجه به عملکرد مکانیکی:نیروهای ورودی و استخراج این سلسله مراتب را دنبال می کنند:باز کردن کامل > باز کردن محدود > سوراخ صاف.
ابعاد طرحاز راستSMP به SMP جکبه جک بولتسسری SMP-KK25:
| مدل | L (طول متفاوت) | یادداشت |
| SMP-KK99 | 9.6 میلی متر | از زن به زن |
| SMP-KK166 | 10.2 میلی متر | از زن به زن |
| SMP-KK176 | 7.1 میلی متر | از زن به زن |
| SMP-KK177 | 7.4 میلی متر | از زن به زن |
| SMP-KK178 | 8.1 میلی متر | از زن به زن |
| SMP-KK188 | 10 میلی متر | از زن به زن |
| SMP-KK189 | 9.7ميلي متر | از زن به زن |
| SMP-KK192 | 9 میلی متر | از زن به زن |
| SMP-KK239 | 9.9mm | از زن به زن |
| SMP-KK249 | 6.7ميلي متر | از زن به زن |
يادداشت:اگر شما می خواهید به سفارشی کردن طول مختلفSMP به SMPآداپتورها، گلوله ها لطفا از طریق sales3@xa-elite.com.cn با ما تماس بگیرید
کاربردها:
شيان اليت الکترونيک a تولید کننده برتر کانکتورهای RF/Microwave/Wave-guide، آداپتورها& مجموعه های کابل خدمات هوافضا، هواپیمایی، ناوبری، ماهواره، رادار، ارتباطات، صنعت الکترونیک.
بسته بندی و حمل:
بسته بندی:
ابعاد بسته بندی: کارتونی کوچک بیرونی با L 26.5*W18.5*H14cm
حمل و نقل:
زمان ارسال: 5-7 روز کاری برای مخزن RF Adapters Coaxial Connector. برای تولید جدید، هنگامی که کالاها آماده باشند، ما حمل و نقل را در اسرع وقت ممکن انجام خواهیم داد.
