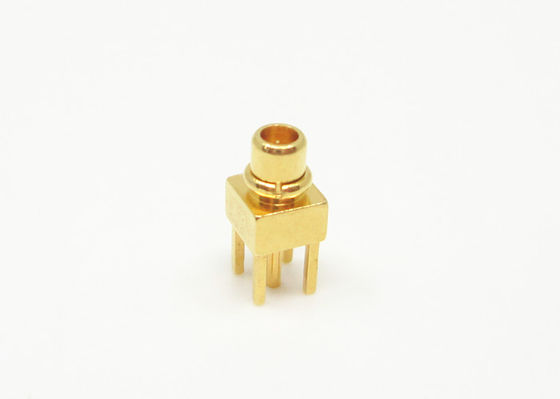

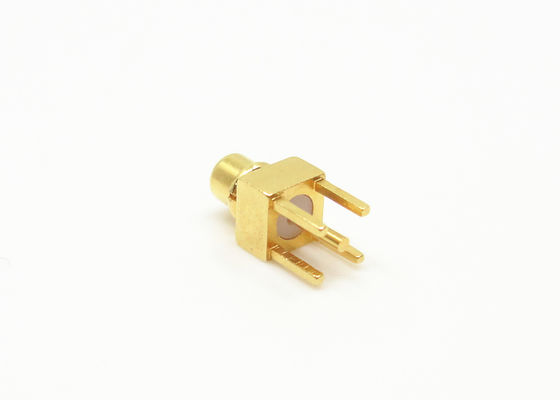

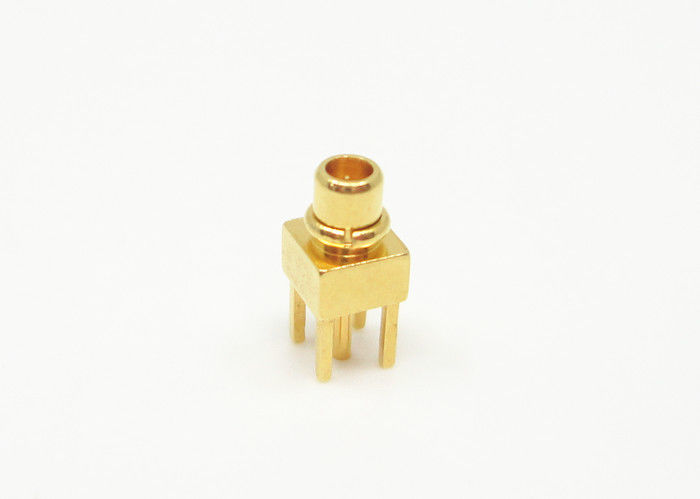

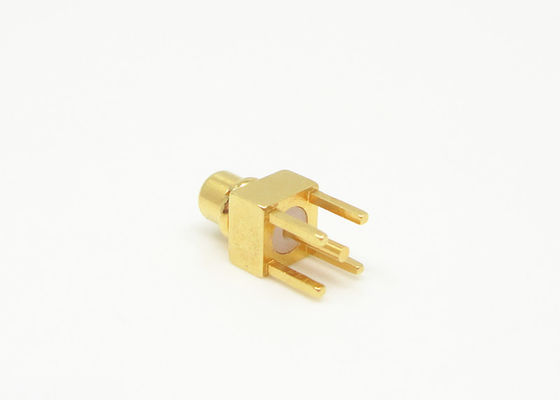

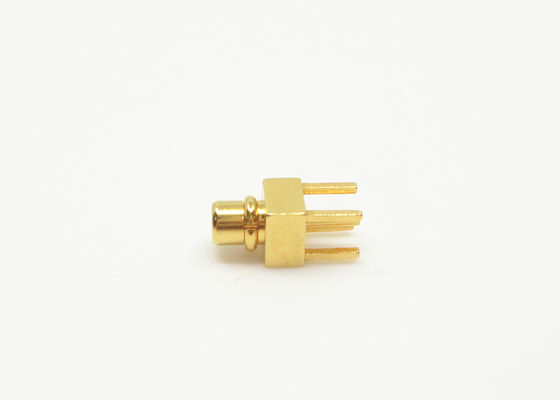

کانکتورهای کابل کواکسیال کوچک MMCX PCB مستقیم با امپدانس 50 اهم
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | کانکتور سری MMCX | جنسیت: | نر |
|---|---|---|---|
| آبکاری: | روکش طلا / نیکل اندود | مواد: | برنج |
| امپدانس: | 50Ω | ماندگاری: | 500 چرخه |
| تایپ کنید: | پایه PCB | ||
| برجسته کردن: | کانکتورهای کواکسیال MMCX PCB 50 اهم,کانکتور آداپتور RF MMCX مستقیم,کانکتور کوچک MMCX نصب PCB |
||
کانکتور RF کواکسیال MMCX طلایی 50 اهم مستقیم PCB پنل مانت crimp
سری MMCX نوعی کانکتور RF کواکسیال با توقف داخلی میکرو است که کوچکتر از MCX است و به طور گسترده در دستگاه‌های ارتباطی کوچک و دستگاه‌های شبکه که نیازهای سختگیرانه‌ای برای حجم و وزن دارند، استفاده می‌شود.
کاربردهای کانکتورهای MMCX مواردی هستند که اندازه، وزن، عملکرد و سهولت مونتاژ ملاحظات اصلی در تصمیم‌گیری طراحی نهایی هستند. معمولاً شامل GPS، ارتباطات بی‌سیم (WLAN و موبایل) و خودرو می‌شوند.
مشخصات
| مشخصات الکتریکی | |||
| امپدانس | 50Ω | ||
| محدوده فرکانس | DC~6GHz | ||
| ولتاژ نامی | 170VRMS | ||
| مقاومت ولتاژ دی الکتریک | 500VRMS | ||
| مقاومت عایق | ≥2000MΩ | ||
| مقاومت مرکزی | هادی مرکزی | ≤10mΩ | |
| هادی خارجی | ≤5mΩ | ||
| VSWR | ≤1.3 | ||
| مشخصات مواد و مکانیکی | |||
| هادی مرکزی | نری | برنج آبکاری طلا | |
| مادگی | برنز بریلیوم آبکاری طلا | ||
| کانتکت الاستیک | برنز بریلیوم آبکاری طلا | ||
| پوسته و سایر قطعات فلزی | برنج آبکاری طلا | ||
| آستین crimping | برنج آبکاری نیکل | ||
| عایق‌ها | PTFE | ||
| حلقه آب‌بندی | لاستیک سیلیکونی | ||
| دوام | 500 سیکل | ||
| سازگار با RoHS | بله |
| اتصال هادی مرکزی | Crimp |
| اتصال هادی خارجی | Crimp |
| سیکل‌های اتصال | 500سیکل |
| نگهدارنده اتصال | 10N حداقل |
| نگهدارنده کابل | 100N حداقل |
| نیروی اتصال | 13.6N حداکثر |
| نیروی جدا کردن | 13.6N حداکثر |
تصاویر جزئی
ویژگی‌ها:
-هزینه کم همراه با کیفیت بالا.
-عملکرد پهن باند با بازتاب کم از DC تا 6 گیگاهرتز.
-اتصال و جدا کردن سریع با کلیک.
-امپدانس 50 اهم
- قابل استفاده برای اتصال به کابل استاندارد صنعتی و به عنوان دستگاه برد مدار چاپی
-عملکرد تکرارپذیر را ارائه می‌دهد
کاربرد:
* شبکه
* ماهواره
* کامپیوتر/شبکه‌های محلی
* کامپیوتر/شبکه‌های محلی
* ارتباطات موبایل
* ابزار دقیق
* ارتباطات موبایل
* تاسیسات فضای باز
* رادار، مایکروویو
* مخابرات
* ابزار دقیق
* خودرو
* اتصال خط پرش
* تاسیسات پایه
* سیستم آنتن رادیو و تلویزیون
کاتالوگ محصول:
| آداپتور RF |
| آداپتور موج‌بر به کواکسیال |
| مهر و موم‌های هرمتیک شیشه به فلز |
| کانکتور سری J30J |
| مفاصل دوار مایکروویو |
| کابل‌های مونتاژ RF |
| کانکتور RF SMA/SSMA |
| کانکتور RF SMP/SSMP |
| کانکتور RF MCX/MMCX |
| کانکتور RF TNC |
| کانکتور RF نوع N |
| کانکتور RF BNC کانکتورهای موج میلی‌متری (2.4 میلی‌متر، 2.92 میلی‌متر) |
توجه:
ما بیش از 10,000 نوع کانکتورMMCX داریم، اگر کانکتور مورد استفاده شما یافت نشد، لطفاً با جزئیاتخودبا ما تماس بگیرید.
