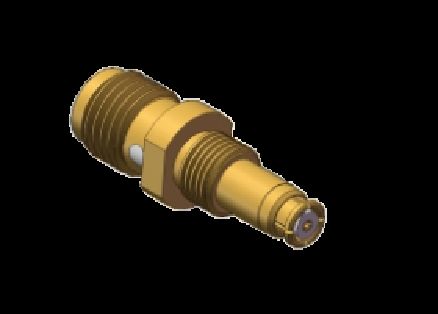

جک SMA مستقیم به SMP جک آداپتور محدوده فرکانس 0.3MHz تا 18GHz با استفاده از مولفه مایکروویو
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | اتصالات آداپتور کواکسیال جک SMA به جک SMP RF | مدل: | SMA/SMP-KK10 |
|---|---|---|---|
| محدوده فرکانس: | 0.3 مگاهرتز - 18 گیگاهرتز | ناگزیر بودن: | 50Ω |
| DWV: | 500 ولت | مقاومت عایق: | > 5000MΩ |
| سبک: | مستقیم | عایق: | PTFE |
| مسکن: | آلیاژ مس، آبکاری طلا | مخاطبین: | آلیاژ مس، پالت طلا |
| دما: | -55℃℃+125℃ | طول: | حداکثر 20.1 میلی متر |
| کاربرد: | رادار و سیستم های ارتباطی، جزء مایکروویو | در انبار: | > 300 عدد |
| برجسته کردن: | آداپتور SMP به SMP,آداپتور هم محوری RF 0.3MHz-18GHz,کانکتور SMP قطعات مایکروویو |
||
توضیحات محصول:
کانکتور آداپتور کواکسیال RF SMA-to-SMP معمولاً بین آداپتور کواکسیال سری در زمینه RF و مایکروویو استفاده می شود. عملکرد اصلی آن فعال کردن اتصال بین دستگاه‌های دارای رابط SMA رشته‌ای و رابط‌های فشاری SMP است. این آداپتور با بهره گیری از فرکانس بالا، عملکرد کم تلفات و خواص مکانیکی پایدار، به طور گسترده در سناریوهایی مانند تست و اندازه گیری RF آزمایشگاهی، تجهیزات ارتباطی ماهواره ای و سیستم های راداری استفاده می شود. همچنین با تجهیزات آزمایشی در زمینه‌های ارتباطات 5G و هوافضا سازگار است، و به طور موثر از رابط‌های رابط تجهیزات با ارزش بالا محافظت می‌کند و در عین حال الزامات اتصال با دقت بالا مانند اتصال بین برد به برد را برآورده می‌کند، بنابراین به سازگاری کارآمد بین دستگاه‌هایی با رابط‌های مختلف دست می‌یابد.
|
ویژگی های الکتریکی
|
||
|
امپدانس
|
50Ω
|
|
|
محدوده فرکانس
|
DC ~ 40 گیگاهرتز
|
|
|
ولتاژ نامی
|
170VRMS
|
|
|
دی الکتریک مقاومت در برابر ولتاژ
|
500VRMS
|
|
|
مقاومت عایق
|
≥5000MΩ
|
|
|
|
هادی بیرونی
|
نرمال≤2.5mΩ
|
|
هادی مرکزی
|
نرمال≤6mΩ
|
|
|
VSWR
|
≤1.3
|
|
| VSWR | DC ~ 18 گیگاهرتز | 18 گیگاهرتز ~ 26.5 گیگاهرتز | 26.5 تا 40 گیگاهرتز | |
| مستقیم | ≤1.25 | ≤1.3 | ≤1.4 | |
| زاویه راست | ≤1.3 | |||
| آداپتور | ≤1.25 | ≤1.3 | ≤1.4 | |
| دیگران | ≤1.3 |
نمای کلی از SMA به SMP جک به جک: SMA/SMP-KK10 تا 18 گیگاهرتز
Straight مشابه دیگرSMA به SMP جک به جک: SMA/SMP-KK3
Straight مشابه دیگرآداپتور جک SMA به جک SMP: SMA/SMP-KK9
برنامه های کاربردی:
Xi'an Elite Electronic تولید کننده پیشرو در اتصالات و آداپتورهای RF، اجزای مایکروویو/موج موجبر و مجموعه کابل است که در هوافضا، هوانوردی، ناوبری، سات کام، رادار،ارتباطاتزمینه برای بیش از 23 سال.
سفارشی سازی:
خدمات سفارشی سازی محصول برای SMA طول های مختلف بهکانکتورهای آداپتور کواکسیال SMP RFموجود هستند:
نام تجاری: ELT
MOQ: 200 عدد
قیمت: بسته به مقدار
لطفاً نقشه یا جزئیات را برای ما ارسال کنید و ما به مهندس خود اجازه می دهیم تا ارزیابی را ترتیب دهد یا مدل جایگزین را به ما توصیه کنیم یا راه حل خود را به شما ارائه دهیم.
ما همچنین می توانیم سفارشی سازی را برای اتصال دهنده هایی مانندSMA، SSMA، SMP، SSMP(SMPM)، CSMP(SMPS)، ASMP، N، TNC، TNCA، BMA، SBMA، 2.92mm، 2.4mm، 1.85mm، اتصالات Micro D،بارهای RF،آنتن، فیلتر، تقسیم کننده برق، کوپلر.
بسته بندی و حمل و نقل:
بسته بندی برای SMP Straightکانکتورهای آداپتور کواکسیال RF:
1 قطعه / کیسه پلاستیکی کوچک
10 قطعه / کیسه پلاستیکی بزرگتر
100 عدد / جعبه کارتن
SMPکانکتورهای آداپتور کواکسیال RFبه طور ایمن در یک جعبه مقوایی کوچک بسته بندی می شود تا از محافظت آن در حین حمل اطمینان حاصل شود. جعبه با برچسب نام محصول و مشخصات برای شناسایی آسان است.
برای حمل و نقل، SMP Straightکانکتورهای آداپتور کواکسیال RFدر کارون قرار می گیرد. ما شماره ردیابی را پس از حمل و نقل ارائه خواهیم کرد.
