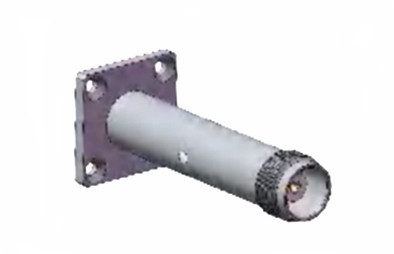

TNC زن ضد آب 4 سوراخ فلنج PCB نصب کنتاکتور RF انتقال سیگنال عالی

تصویر بزرگ : TNC زن ضد آب 4 سوراخ فلنج PCB نصب کنتاکتور RF انتقال سیگنال عالی بهترین قیمت

جزئیات محصول:

محل منبع:	چین
نام تجاری:	ELT (Elite)
گواهی:	ROHS ISO-9001-2015
شماره مدل:	TNC(S)-KFD201

پرداخت:

مقدار حداقل تعداد سفارش:	100
قیمت:	negotiable
جزئیات بسته بندی:	کارتن استاندارد صادراتی
زمان تحویل:	در عرض 3 هفته

مخاطب

توضیحات محصول جزئیات

نام محصول:	کانکتور TNC	آبکاری:	نیکل اندود
امپدانس:	50Ω	دوام:	500 چرخه
مواد تماس:	برنج، BeCu	مواد:	صدای بم
استاندارد طراحی::	IEC 60169-17	نوع:	سر راست
برجسته کردن:	4 سوراخ فلنج RF کانکتور,کانکتور TNC زنانه ضد آب RF , TNC Female Waterproof RF Connector

انتقال سیگنال عالی TNC زنانه ضد آب 4 سوراخ فلنج PCB Mount RF Connector

محصول سری TNC یک نسخه رشته ای از کانکتور BNC است. کانکتورهای TNC RF دارای رشته های پیچ برای جفت گیری هستند. این کانکتورها کوچک هستند، رشته ای هستند،و واحدهای ضد آب با مقاومت ثابت 50 Ohm که از DC تا 11GHz کار می کننددو نوع کانکتور TNC وجود دارد: قطب استاندارد و قطب معکوس. این کانکتورهای کم هزینه به طور معمول از قطعات ریخته شده و قالب بندی شده استفاده می کنند.اگرچه عملکرد آنها ممکن است با محصولات صنعتی برابر نباشد، این کانکتورها برای کاربردهای تجاری مختلف ایده آل هستند. آنها به طور گسترده ای برای اتصالات آنتن استفاده می شوند و کاربردهای زیادی در هواوی الکترونیک، ارتباطات و بازارهای عمومی صنعتی دارند.قطب معکوس و اتصال 75 Ohm TNC نیز در دسترس هستند.

TNC زن ضد آب 4 سوراخ فلنج PCB نصب کنتاکتور RF انتقال سیگنال عالی 0

مشخصات

ویژگی های الکتریکی
مقاومت	50Ω
محدوده فرکانس	DC~4GHz
ولتاژ نامی	2500VRMS (حداکثر سطح دریا)
دی الکتریک مقاومت ولتاژ	750VRMS (حداکثر سطح دریا)
مقاومت عایق	≥2000MΩ
مقاومت تماس	هادی خارجی	≤6mΩ
	مدير مرکزي	≤1.5mΩ
VSMR	≤1.3

مشخصات مکانیکی
TNC زن ضد آب 4 سوراخ فلنج PCB نصب کنتاکتور RF انتقال سیگنال عالی 1

استاندارد طراحی	IEC 60169-17
تطابق با RoHS	آره
پایان تماس با مرکز	بستن
پایان تماس خارجی	بستن
چرخه های جفت گیری	500 چرخه
حفظ تماس	10N دقیقه
نگه داشتن کابل	100N دقیقه
نیروی جفت گیری	13.6N حداکثر
نیروی جدا کردن	13.6N حداکثر

مشخصات محیط زیست:

دمای کار	-30 تا +70 درجه سانتیگراد
رتبه بندی IP (متزامن)	IP64

ویژگی ها:

اگرچه عملکرد ممکن است با محصولات صنعتی یا با کیفیت بالا مطابقت نداشته باشد ، اما این کانکتورهای RF برای کاربردهای تجاری مختلف ایده آل هستند.
کانکتور الکترونیک RF سری TNC به عنوان یک نسخه رشته ای از کانکتور BNC طراحی شده است.
کانکتورهای TNC RF دارای رشته های پیچ برای جفت گیری هستند. آنها واحدهای کوچک، رشته دار، ضد آب با مقاومت 50 اوم ثابت هستند که از DC تا 11GHz کار می کنند.
دو نوع کانکتور TNC وجود دارد: قطب استاندارد و قطب معکوس.
این کانکتورهای RF ارزان قیمت از تامین کنندگان چین معمولا از قطعات ریخته شده و قالب بندی شده استفاده می کنند.
محصولات سری TNC یک نوع پیوستن گرد و غبار است که دارای طیف گسترده ای از فرکانس های کاری است و اتصال قابل اعتماد را فراهم می کند.

کاربرد:

هواپیمایی و هوافضا: کانکتورهای TNC به طور گسترده ای در سیستم های هواپیمایی برای اتصال آنتن ها، گیرنده ها و سایر اجزای RF استفاده می شوند.
دفاع و نظامی: این کانکتورها به دلیل قابلیت اطمینان و انعطاف پذیری خود در سیستم های ارتباطی نظامی، سیستم های رادار و سایر تجهیزات دفاعی استفاده می شوند.
سیستم های ارتباطی: کانکتورهای TNC در سیستم های ارتباطی رادیویی مانند رادیوهای دو طرفه، واک-تاکی ها و ایستگاه های پایه استفاده می شوند.
تجهیزات آزمایش و اندازه گیری: این کانکتورها در تجهیزات آزمایش، اسیلوسکوپ ها، تحلیلگرهای طیف و ژنراتورهای سیگنال برای اتصال کابل ها و دستگاه های RF استفاده می شوند.
تحقیق و توسعه: کانکتورهای TNC در آزمایشگاه های تحقیقاتی برای اتصال تجهیزات RF و انجام آزمایشات در زمینه الکترونیک و مخابرات استفاده می شوند.
الکترونیک مصرفی: کانکتورهای TNC را می توان در برخی از دستگاه های الکترونیکی مصرفی، مانند تجهیزات رادیویی آماتور و مجموعه های رادیویی پیدا کرد.

توجه:
ما بیش از 10،000 نوع از محصولات اتصال داریم (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), اگر کانکتور مورد استفاده شما یافت نمی شود،لطفاً با اطلاعات خود با ما تماس بگیرید.
