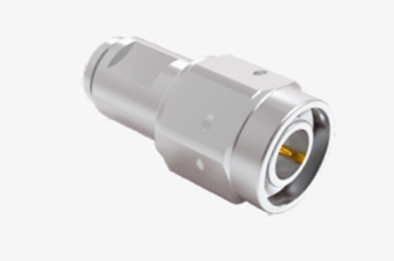

TNC مستقیم مرد فولاد ضد زنگ RF اتصال کواکسیال برای کابل SFF-50-3-1
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | کانکتور TNC | پوشش: | نیکل اندود |
|---|---|---|---|
| مقاومت: | 50Ω | مواد: | مس |
| مواد تماس: | برنج، BeCu | دوام: | 500 چرخه |
| استاندارد طراحی:: | IEC 60169-17 | نوع: | سر راست |
| برجسته کردن: | کانکتور TNC راست RF Coaxial,کانکتور کواکسیال RF فولاد ضد زنگ,SFF-50-3-1 RF Coaxial Connector (قرص همکسه ای RF),Stainless Steel RF Coaxial Connector,SFF-50-3-1 RF Coaxial Connector |
||
TNC مستقیم مرد فولاد ضد زنگ RF اتصال کواکسیال برای کابل SFF-50-3-1
محصول سری TNC یک نوع رشته ای از کانکتور BNC است که دارای رشته های پیچ برای جفت گیری امن است. این مینیاتوری، رشته ای،واحدهای ضد آب یک مقاومت ثابت 50 اوم را حفظ می کنند و در محدوده فرکانس DC-11 GHz کار می کنند.دو نوع اصلی از کانکتورهای TNC وجود دارد: قطب استاندارد و قطب معکوس. به طور معمول از اجزای ریخته شده و قالب بندی شده ساخته شده است.این کانکتورهای مقرون به صرفه برای انواع کاربردهای تجاری مناسب هستنداگرچه عملکرد آنها ممکن است با محصولات صنعتی یا با کیفیت بالا مطابقت نداشته باشد، اما در کاربردهایی مانند اتصالات آنتن برجسته هستند.دفاععلاوه بر این، قطب معکوس و نسخه های 75 اوم از کانکتور TNC نیز در دسترس هستند.
مشخصات
توجه:دادهای خاص مدل بر اساس داده های موجود در ورق مشخصات محصول است.
|
ویژگی های الکتریکی
|
||||
|
مقاومت
|
50Ω
|
|||
|
محدوده فرکانس
|
DC~4GHz
|
|||
|
ولتاژ نامی
|
2500VRMS (حداکثر سطح دریا)
|
|||
|
دی الکتریک مقاومت ولتاژ
|
750VRMS (حداکثر سطح دریا)
|
|||
|
مقاومت عایق
|
≥2000MΩ
|
|||
|
مقاومت تماس
|
هادی خارجی
|
≤6mΩ
|
||
|
مدير مرکزي
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
مشخصات مکانیکی
| استاندارد طراحی | IEC 60169-17 |
| تطابق با RoHS | آره |
| پایان تماس با مرکز | بستن |
| پایان تماس خارجی | بستن |
| چرخه های جفت گیری | 500 چرخه |
| حفظ تماس | 10N دقیقه |
| نگه داشتن کابل | 100N دقیقه |
| نیروی جفت گیری | 13.6N حداکثر |
| نیروی جدا کردن | 13.6N حداکثر |

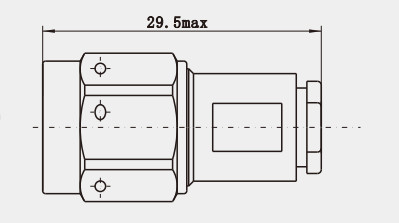

نقشه ی دقیق
ویژگی ها:
1. اتصال رشته ای: اتصال رشته ای، این اتصال باعث می شود اتصال محکم تر و قابل اطمینان تر، در مقایسه با چنگال و دیگر روش های اتصال، می تواند بهتر از شل شدن تصادفی جلوگیری کند،مناسب برای مواقع که نیاز به ثبات بالا از اتصال، مانند در شرایط ارتعاش تجهیزات ارتباطات تلفن همراه.
2قطر داخلی خاص هدایت کننده خارجی: قطر داخلی هدایت کننده خارجی 6.5mm (0.256 اینچ) است و برخی از انواع دیگر مشترک کانکتورهای کواکسیال RF، مانند نوع BNC، نوع SMA،و غیره. در اندازه تفاوت آشکار، آسان برای شناسایی و تمایز بین استفاده.
کاربرد:
1ارتباطات بی سیم: برای اتصال ایستگاه های پایه بی سیم، تجهیزات ارتباطی ماهواره ای و فرستنده های رادیویی برای ارائه اتصال ثابت RF استفاده می شود. در ارتباطات تلفن همراه،این که آیا انتقال سیگنال بین ایستگاه های پایه یا ارتباط بین ایستگاه های پایه و ترمینال های تلفن همراه است.، کانکتورهای TNC می توانند انتقال سیگنال های کارآمد و پایدار را برای پاسخگویی به نیازهای تعداد زیادی از کاربران که همزمان ارتباط برقرار می کنند، تضمین کنند.
2ارتباطات سیم کشی: در سیستم ارتباطات سیم کشی مانند شبکه محلی و شبکه منطقه شهری، کانکتورهای TNC می توانند برای اتصال تجهیزات ارتباطی سیم کشی مختلف استفاده شوند.مثل سوئیچ ها، روترها و غیره، برای تحقق انتقال سریع داده ها و عملکرد پایدار شبکه.
توجه:
ما بیش از 10000 نوعکانکتور TNC، اگر کانکتور شما استفاده نمی شود یافت، لطفا با ما تماس بگیرید با جزئیات خود را..
